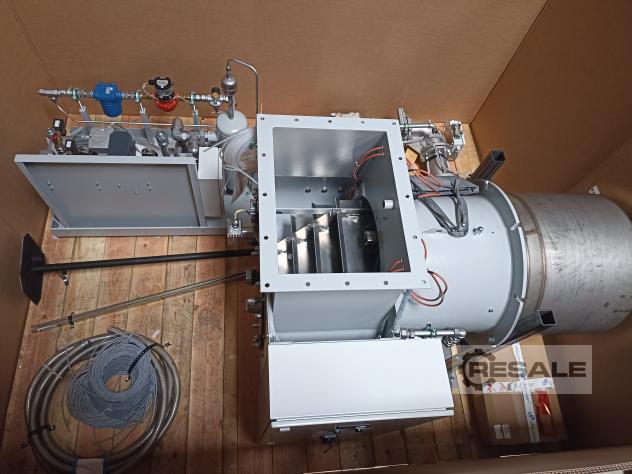

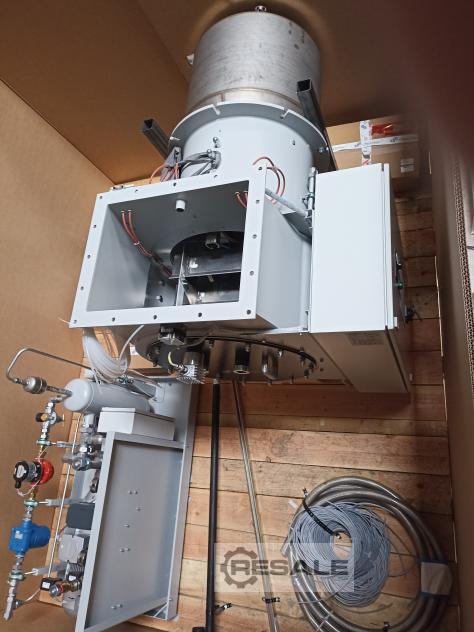

Dreizler DUObloc Bivalenter Brenner für Kesselanlage

dreizler® Zweistoffbrenner in Ausführung DUObloc
Betriebsweise stufenlos modulierend (Gas und Öl)

CE-zertifiziert und konform zu EN 676 Gasbrenner mit Gebläse und EN 267 Ölbrenner
und den EU-Richtlinien EU/2016/426 Gasgeräteverordnung und 2006/42/EC Maschinenrichtlinie

Zweistoffbrenner nach EN 676:
• DUObloc-Ausführung: Ventilator separat auf Grundrahmen mit Schwingungsdämpfer, Elektromotor
und Ventilatorrad in Stahlblechgehäuse, mit Schutzgitter und Kompensator am Druckstutzen
• Brennergehäuse mit Gas/Öl/Luftmischeinrichtung zur Verbrennung von Erdgas und Flüssiggas und
Heizöl EL, andere flüssige oder gasförmige Brennstoffe auf Anfrage
• Zweipolige Zündtrafoeinrichtung für direkte Zündung von Gas- und Ölflamme

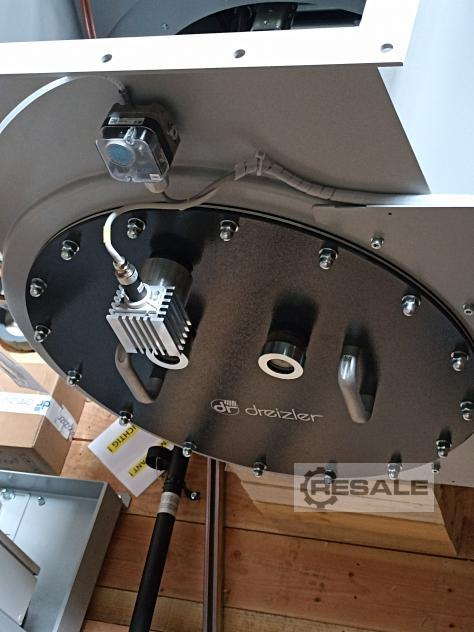

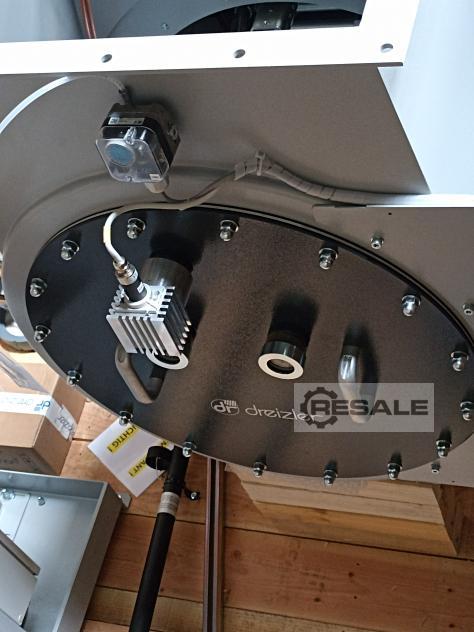

• Flammenüberwachung über optischen Flammenwächter
• Gasmangelsicherung und Luftmangelsicherung am Brenner
• Mit marathon® Brennertechnologie: Die Regelung der Brennerleistung zwischen minimaler und maximaler
Flamme erfolgt stufenlos durch den Stellmotor an der Luftklappe
• Digitaler Feuerungsmanager mit geprüfter, steckerfertiger Verdrahtung, direkt am Brenner montiert
• Modulierende Ausführung im Gasbetrieb in Kombination mit modulierender Ausführung im Ölbetrieb
(Elektronischer Verbund)
• Ausrüstung mit patentierter interner Abgasrezirkulation für Zweistoffbrenner - dreizler® ARZsuper
• Funktionsgeprüft und voreingestellt bei Endprüfung auf dreizler® Prüfstand
• Schalldruckpegel Brenner ca. 80 dB(A), Gebläse ohne Schalldämpfung ca. 95 dB(A), optional Gebläse
mit Schalldämpfung ca. 85 dB(A), jeweils gemessen im Einzelbetrieb
• Baumustergeprüft bis 10 Vol-% H2 im Erdgas. Höhere H2-Konzentrationen auf Anfrage.

Ölarmaturen nach EN 267:

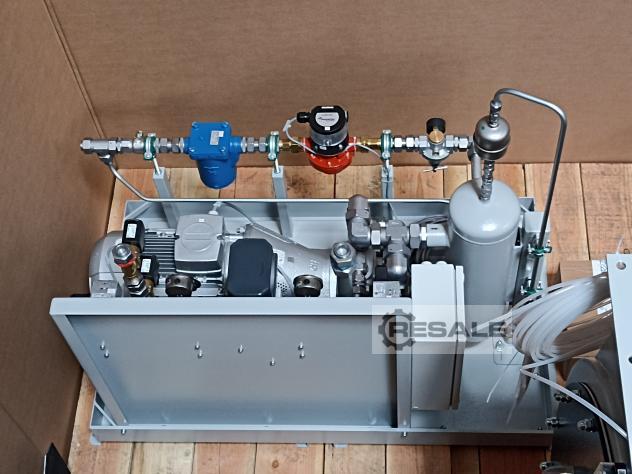

• Separate Ölhochdruckregelstation mit Ölpumpe und Ölsicherheitsausrüstung nach EN
267 in Ölwanne montiert, mit Schlauchanschlüssen Vorlauf/Rücklauf, Verbund zwischen
Brenner und Ölhochdruckregelstation erfolgt bauseits, je nach Ausführung 2 bis 3 Leitungen
•Ölmagnetventile (Vorlauf/Rücklauf)
•Rücklaufdüse in Lanze mit Nadelabsperrung bei Ausführung marathon® ...HIGHTECH
• Umschaltung Gas/Ölbetrieb fertig verdrahtet
• Öl-Manometer Vorlauf, Öldruckwächter min./max., Ölregler
Gasarmaturen nach EN 676:
Gasrampe für Brenner Typ marathon® .... HIGHTECH bestehend aus:
• Gas/Luft-Verhältnisregler in Kompaktarmatur mit zwei Sicherheitsabsperrventilen
• Gasdruckwächter min.
• Gasdruckwächter Dichtheitskontrolle
• Impulsleitungen für Luft-, Gas- und Feuerraumdruck
• Gasfilter, Kugelhahn in separatem Block mit Verbindungsteilen montiert
• auf Bestellung: Manometer, Prüfbrenner mit Druckknopfhahn, Kompensator
• Alle Bauteile der Gasrampe sind komplett montiert und auf Dichtheit geprüft
HINWEIS:
CE-Zertifizierung und CE-Konformitätserklärung nur bei Lieferung des Brenners mit Gasrampe, Ventilator
und Ölhochdruckregelstation
Optional zusätzliche HIGHTECH-Ausrüstung mit effizienten Komponenten zur Energieeinsparung:
• Parametrierbare PID-Lastregelung mit Temperatursensor oder Drucksensor
• Drehzahlregelung frequency mit bis zu 80% Stromverbrauchseinsparung
• Restsauerstoffregelung oxygen zur Verbrennungsoptimierung
• Restsauerstoffregelung oxygenplus mit CO-Grenzwertregelung für zusätzliche Brennstoffausnutzung
im Gasbetrieb
• Ausrüstung gemäß Druckgeräterichtlinie PED 2014/68/EU für befeuerte Druckgeräte (z.B. Dampfkessel)
