x-Achse: 6.800 mm
y-Achse: 4.000 mm
z-Achse: 1.500
mm

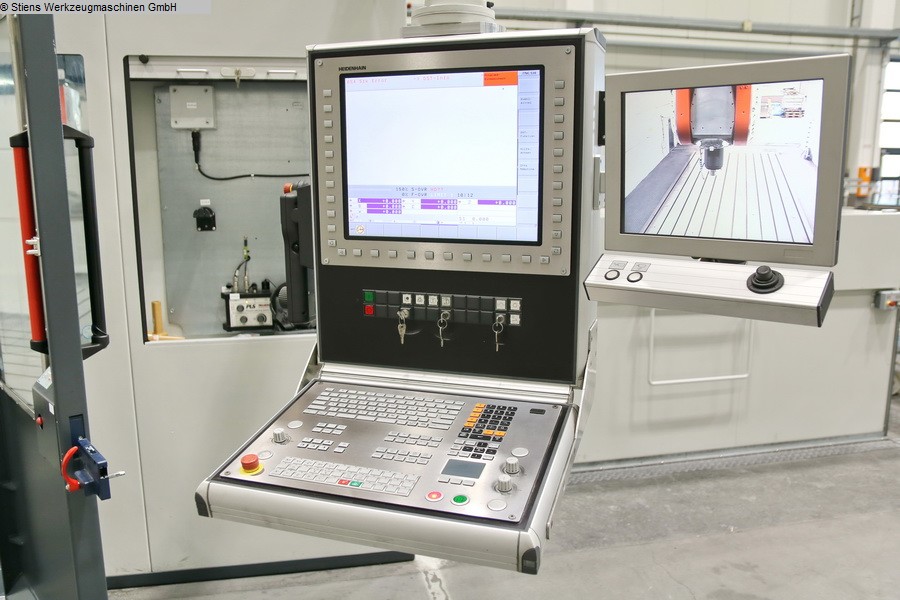

Steuerung: iTNC 530 HSCI Heidenhain
Durchgang zwischen den
Ständern: max. 5.090 mm
Abstand Spindelmitte bis Tisch: 1.825
mm
Hauptspindel::
Typ: 175149A-0007
Drehzahlbereich -
Hauptspindel: max. 19.800 min/-1
Antriebsleistung - Hauptspindel:
20 kW
Max. Drehmoment: - Nm
Werkzeugaufnahme: HSK-A63
schwenkbar: B: +115° / -115 °
drehbar: C: +/- 200
°
Hauptspindel::
Typ: 178099-0005
Drehzahlbereich -
Hauptspindel: max. 10.020 min/-1
Antriebsleistung - Hauptspindel:
20 kW
Max. Drehmoment: - Nm
Werkzeugaufnahme: HSK-A100
schwenkbar: B: +115° / -115 °
drehbar: C: +/- 200
°

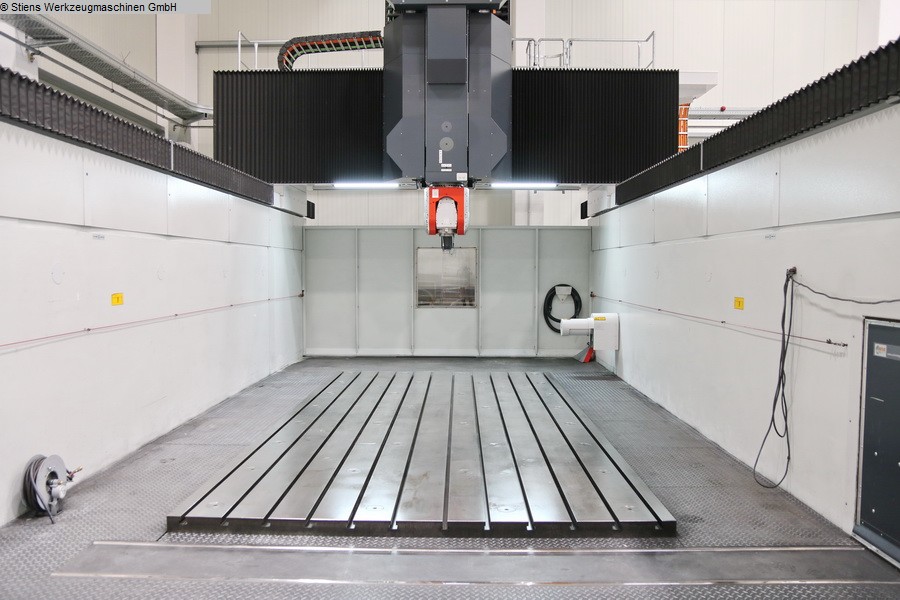

Arbeitstisch::
Tischaufspannfläche: 6.000 x 3.000
mm
max. Tischbelastung: 50,0 t
Höhe über Flur: 100
mm
Anzahl der T-Nuten: 12
T-Nuten - Breite: 28H12
mm
T-Nuten - Abstand: 250 mm
Werkzeugwechsler::
Anzahl
der Werkzeugplätze: 62 (38+24) pos.
Anzahl der Werkzeugplätze:
HSK A63: 37+1 pos.
Anzahl der Werkzeugplätze: HSK A100: 23+1
pos.
max. Werkzeugdurchmesser: HSK A63: 52 mm
max.
Werkzeuglänge: HSK A63: 250 mm
max. Werkzeuggewicht: HSK A63: -
kg
max. Werkzeugdurchmesser: HSK A100: 80 mm
max.
Werkzeuglänge: HSK A100: 450 mm
max. Werkzeuggewicht: HSK A100: -
kg
Vorschübe::
Eilgang ( X / Y / Z ): 40.000
mm/min
Eilgang: B/C: 4.320 °/min
Vorschubgeschwindigkeit:
X/Y/Z: 30.000 mm/min
Vorschubgeschwindigekeit: B/C: 2.160
°/min
Beschleunigung: max. 3,2 m/s²
Verfahrwege::
x-Achse: 6.800 mm
y-Achse: 4.000 mm
z-Achse: 1.500
mm
b-Achse: +115° / -115 °
c-Achse: +/- 200
°
Gesamtleistungsbedarf: 180 kVA
Maschinengewicht ca.: -
t
Raumbedarf ca.: 12,5 x 15,0 x 7,0 m
Dokumentation:
Werkzeugwechsler:
Wechselvorrichtung: Spindelkopf /
Spindlehead
Werkzeugeinmessung: Blum

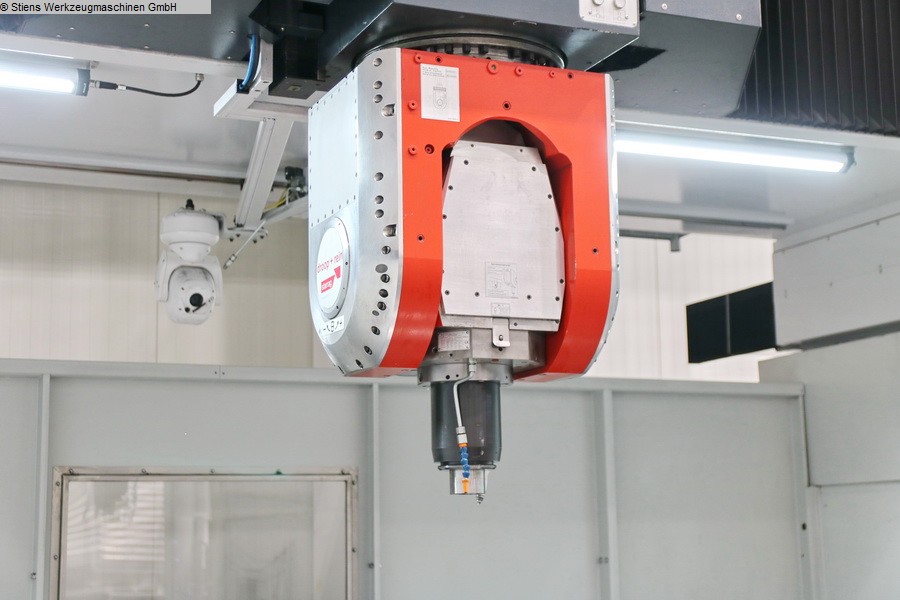

Schwenkfräskopf:
Meßtaster: HSK A63: m&h RWP 20.41
Meßtaster: HSK A100: m&h
RWP 20.41
Absauganlage: Ringler RI 333 D4 IE2

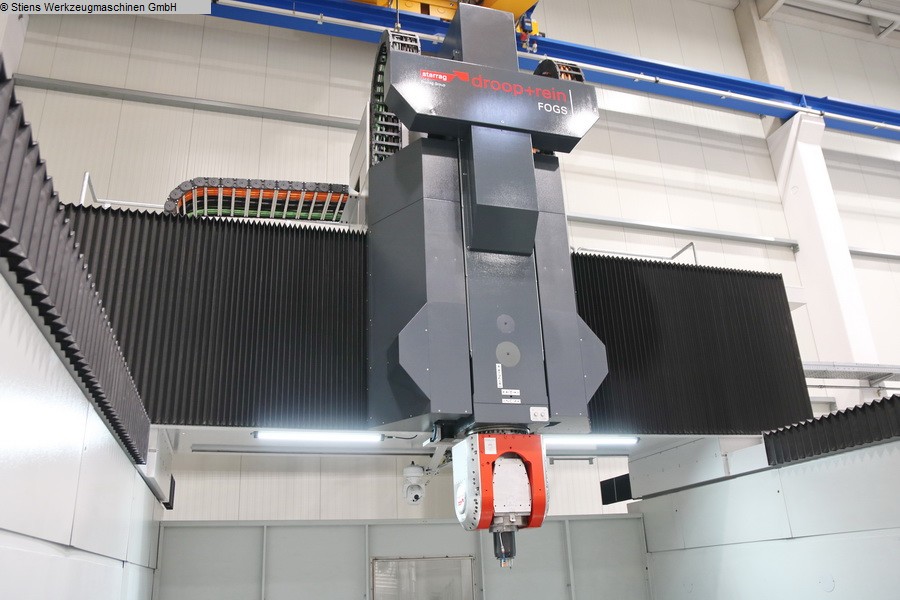

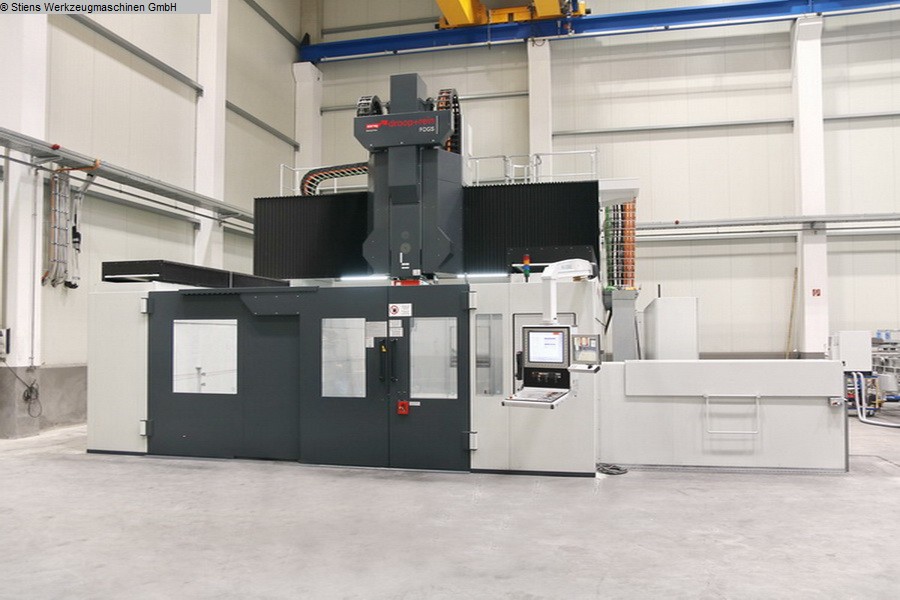

5-Achsen-Hochgeschwindigkeits-Portal-Gross-Bearbeitungszentrum
DROOP & Rein - FOGS 40 60 C
