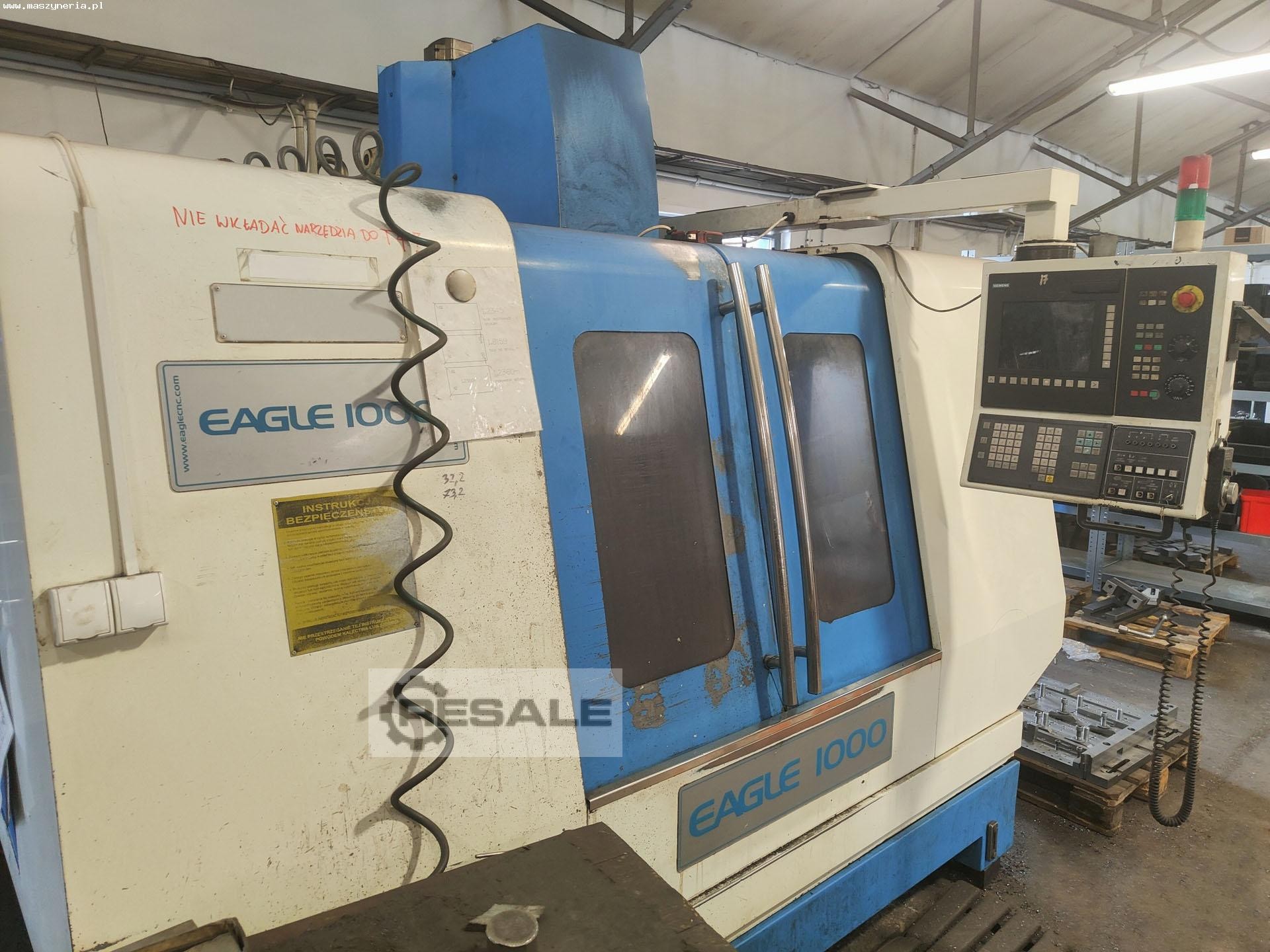

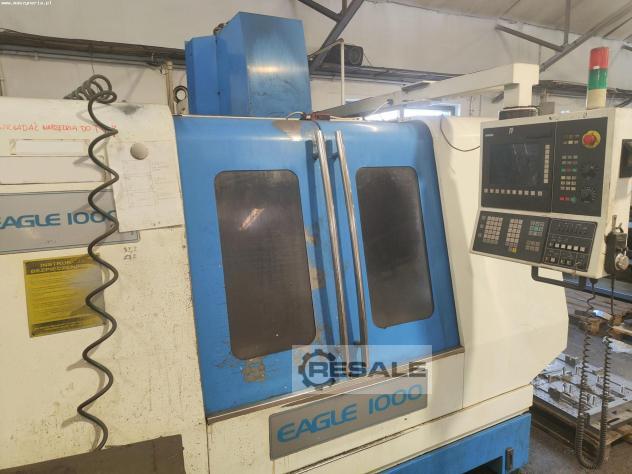

DUGARD EAGLE 1000 VMC CNC Fräszentren

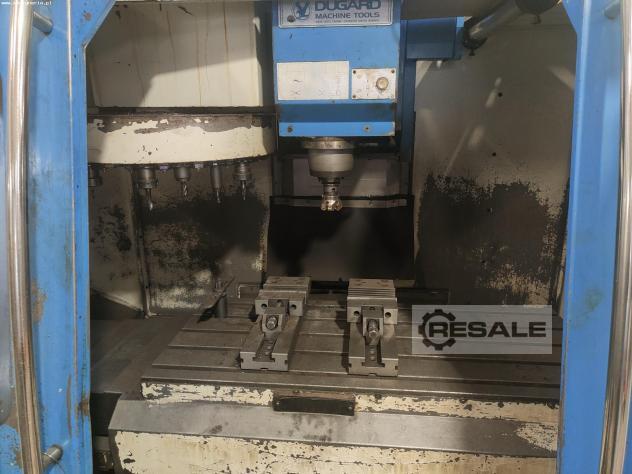

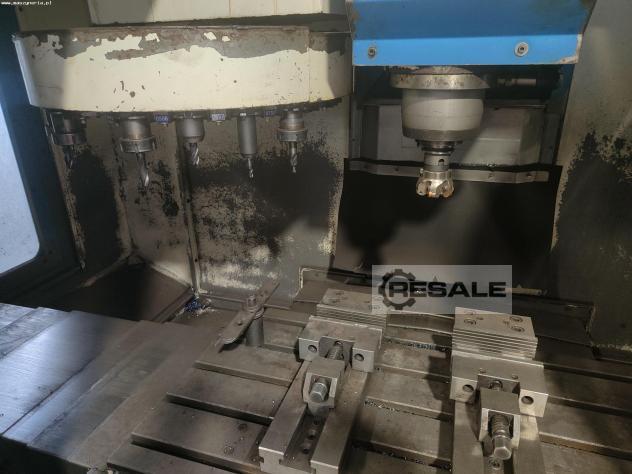

CNC-Vertikal-Bearbeitungszentrum DUGARD EAGLE 1000 VMC wurde im Jahr 2000 von C Dugard Ltd. in Taiwan gebaut. Die Maschine wird für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Gewicht von 600 kg eingesetzt. Der Bearbeitungsprozess wird mit zuverlässigen Komponenten durchgeführt, die höchste Qualität der gefertigten Teile für viele Jahre der Nutzung bieten. Im großen Arbeitsraum befinden sich unter anderem ein großer Arbeitstisch mit einer Länge von 1200 mm und einer Breite von 450 mm, eine leistungsstarke Spindel und ein Werkzeugmagazin mit 20 Plätzen. Das CNC-Bearbeitungszentrum DUGARD EAGLE 1000 wiegt 5800 kg.

Technische Daten der CNC-Fräsmaschine DUGARD EAGLE 1000 VMC

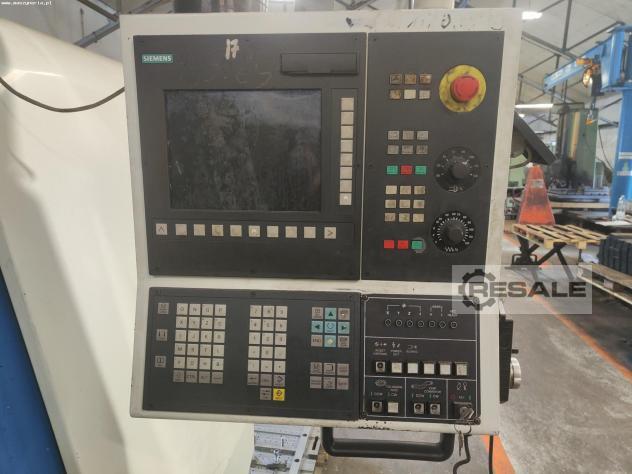

- CNC-Steuerung: SIEMENS
- Vorschub in der X/Y/Z-Achse: 1020/510/510 mm
- Vorschubgeschwindigkeit in der X,Y,Z-Achse: 1-7600 mm/min
- Eilgang in der X/Y/Z-Achse: 30/30/18 m/min
- Abmessungen des Arbeitstisches (L x B): 1200 x 450 mm
- Maximales Werkstückgewicht: 600 kg
- maximale Spindeldrehzahl: 8000 U/min
- Minimale Spindeldrehzahl: 80 U/min
- Spindelkegel: BT-40
- Antriebsleistung der Spindel (30 Min.): 12 kW
- Abstand von der Spindelmitte zum Körper: 550 mm
- Abstand von der Spindelnase zum Arbeitstisch: 150-660 mm
- Werkzeugmagazin mit 20 Plätzen
- Maximaler Werkzeugdurchmesser: 89 mm
- Maximales Werkzeuggewicht: 7 kg
- Werkzeughalter: BT-40
- Positioniergenauigkeit: ± 0,005 mm
- Wiederholgenauigkeit: ± 0,003 mm
- T-Nut-Anzahl: 5
- T-Nut-Breite: 18 mm
- T-Nut-Abstand: 75 mm
- Luftverbrauch: 5 kg/cm3
- Leistungsbedarf: 20 kVA
- Antriebsleistung der Achse: 4,2 kW
- Leistung der Kühlmittelpumpe: 0,38 kW
- Spannungsversorgung: 3x 380/400 V; 50/60 Hz
- Abmessungen (L x B x H): 2830 x 2741 x 2532 mm
- Gewicht der Maschine DUGARD EAGLE 1000 VMC: 5800 kg
