ECKERT JANTAR 2 CNC Plasmaschneidanlagen

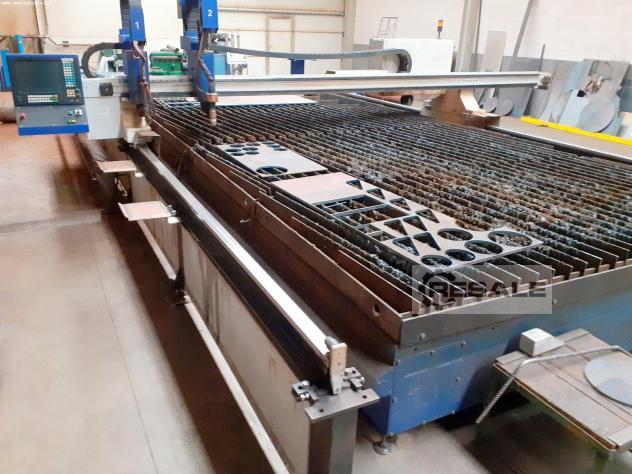

ECKERT JANTAR 2 Autogen- und Plasmaschneidanlage, die 2013 in Polen hergestellt wurde, ist für das Schneiden von Blechen aus z.B. Schwarzstahl und Edelstahl konzipiert. Das hochwertige Stahlportal der Maschine wurde um zusätzliche 700 mm verlängert, um das Be- und Entladen von größeren Werkstücken zu erleichtern. Ein sektionaler Absaugtisch mit einer Länge von 6000 mm und einer Breite von 3000 mm beseitigt effektiv die beim Schneiden entstehenden Verunreinigungen und sorgt für ein hohes Maß an Sicherheit und großen Bedienkomfort.

Außerhalb des Arbeitsbereichs der Plasmaschneidanlage JANTAR 2 befindet sich ein System zum Schneiden von Rohren und Profilen mit einem speziellen Getriebe und einem Drehkopf, das ein präzises Schneiden von Rohren mit einem Durchmesser von bis zu 300 mm mittels Plasma oder Gas ermöglicht. Die Maschine ist außerdem u.a. mit einer CNC-Steuerung ECS 872, einem Schraubenkompressor WALTER SKTG 5.5/15 SM, einer Plasmaquelle KJELLBERG HiFocus 161i mit automatischer Konsole und einem Kältetrockner WALTER WDF 100 ausgestattet.

Technische Daten der Autogen- und Plasmaschneidanlage ECKERT JANTAR 2
- Arbeitstischfläche (L x B): 6000 x 3000 + 700 mm
- Schneiddicke von schwarzem Stahl (Plasmabrenner): 25 mm
- Schneiddicke des schwarzen Stahl (Sauerstoffbrenner): 150 mm
- Schneiddicke von rostfreiem Stahl (Plasmabrenner): 25 mm
- zusätzliche Portalbreite: 700 mm
- zusätzliche Fahrbahnlänge: 2000 mm
- Verfahrgeschwindigkeit: 10-10000 mm/min
- Unterstützung Arbeitshub: 125 mm
vHöhe des Tisches: 760 mm

Ausstattung der Autogen- und Plasmaschneidanlage

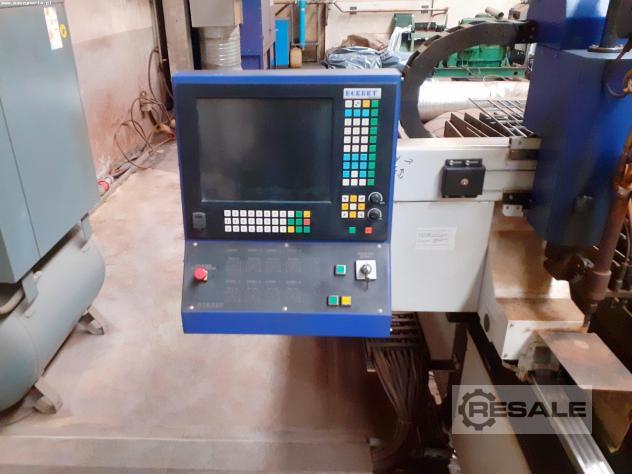

- CNC-Steuerung: ECS 872
- CAD/CAM-Software: ECKERT CAD/CAM

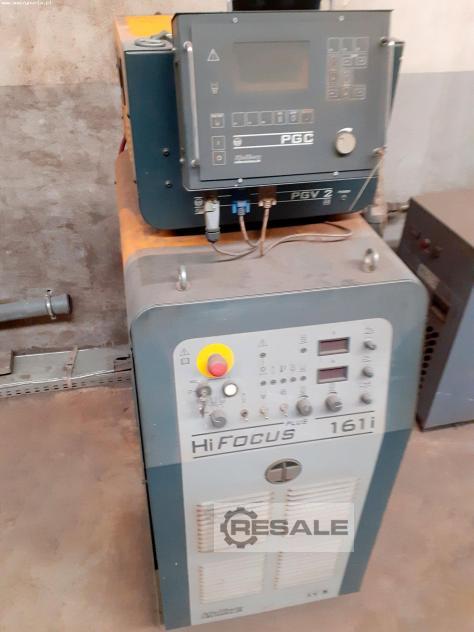

- Plasmaquelle mit automatischer Konsole: KJELLBERG HiFocus 161i

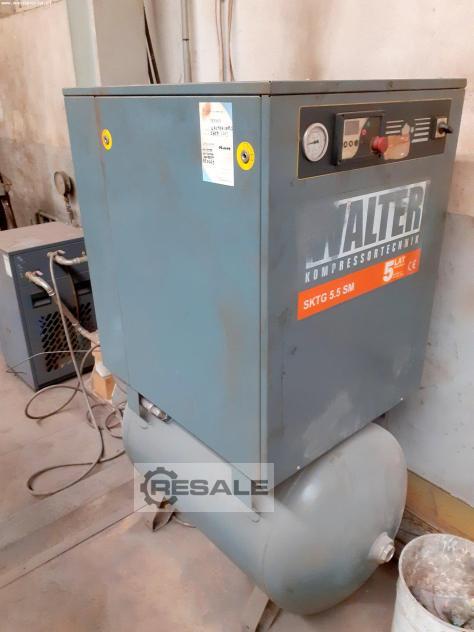

- Schraubenkompressor: WALTER SKTG 5.5/15 SM

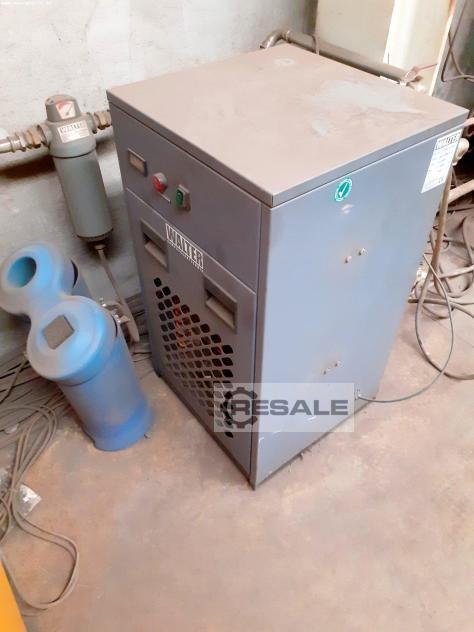

- Kältetrockner: WALTER WDF 100

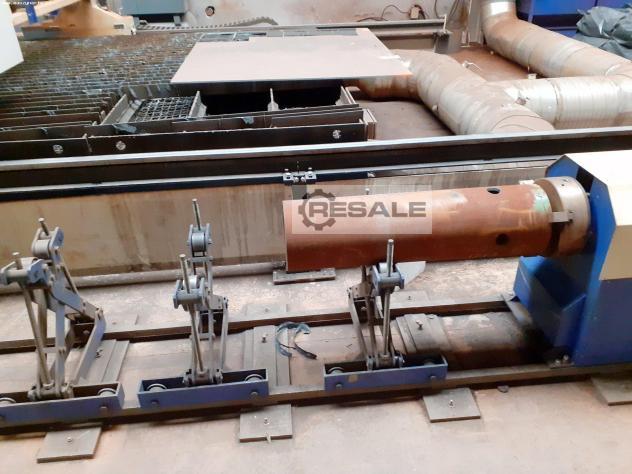

- Rohr- und Profilschneidsystem mit zwei Stützen: ESR 300/6000
- Filterlüfter: PFC 8 11 kW

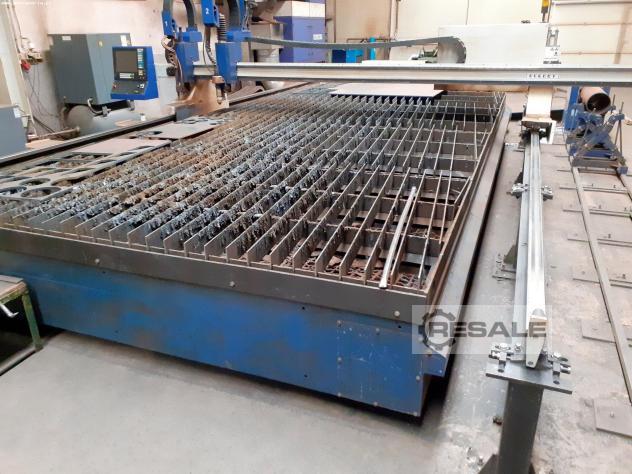

- Sektionalabzugstisch mit einer Länge von 6000 mm und einer Breite von 3000 mm

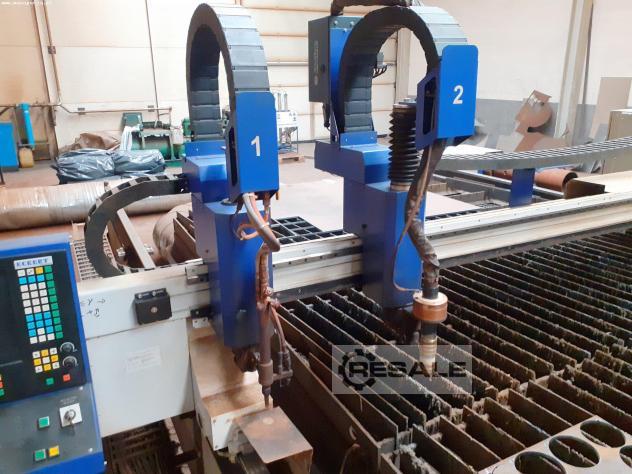

- Sauerstoffbrennerhalterung für die Maschine mit HARRIS-Brenner und automatischem Zünder
- Komponenten der Absauganlage
