ECKERT JANTAR 2 CNC Plasmaschneidanlagen

Plasmaschneidmaschine ECKERT JANTAR 2 wurde im Jahr 2008 in Polen hergestellt. Die mit einem großen Arbeitstisch von 12500 x 2500 mm (Länge x Breite) ausgestattete Maschine ist für das Schneiden von übergroßen Blechen aus Kohlenstoff- und niedriglegiertem Stahl mit einer maximalen Dicke von 25 mm (Plasmaschneiden) oder 110 mm (Brennschneiden) ausgelegt. Die Brenner werden von einer hocheffizienten Plasmaquelle HYPERTHERM HPR260 mit einer Leistung von 260 A angetrieben, die eine hervorragende Präzision und einen langjährigen, störungsfreien Betrieb garantiert.

Die Autogen- und Plasmaschneidanlage ECKERT JANTAR 2 12,5×2,5 m gewährleistet ein hohes Maß an Sicherheit. Ein KEMPER Filtersystem mit selbstreinigenden Filtern und ein Absaugtisch eliminieren die bei der Bearbeitung der Werkstücke entstehenden Verunreinigungen. Die Plasmaschneidanlage wird von einer Steuerung ECS 859 numerisch gesteuert und verfügt über alle notwendigen Funktionen für eine effiziente Nutzung der Maschine.

Technische Parameter der Autogen- und Plasmaschneidanlage ECKERT JANTAR 2
- maximale Werkstückdicke (Sauerstoffbrenner): 110 mm
- maximale Werkstückdicke (Plasmabrenner): 25 mm

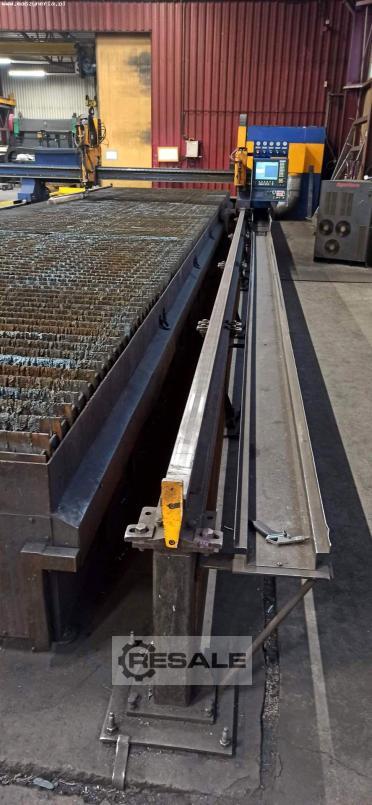

- Abmessungen des Arbeitstisches (L x B): 12500 x 2500 mm
- Verfahrgeschwindigkeit: 10-10000 mm/min
- Arbeitshub des Schlittens: 125 mm
- Tischhöhe: 760 mm
- Leistung der Plasmaquelle: 260 A
- Stromversorgung der Maschine JANTAR 2: 230 V

Ausstattung der Autogen- und Plasmaschneidanlage

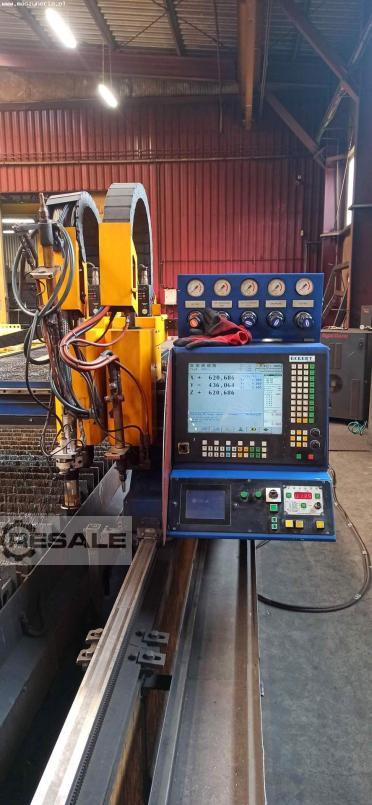

- CNC-Steuerung: ECS 859

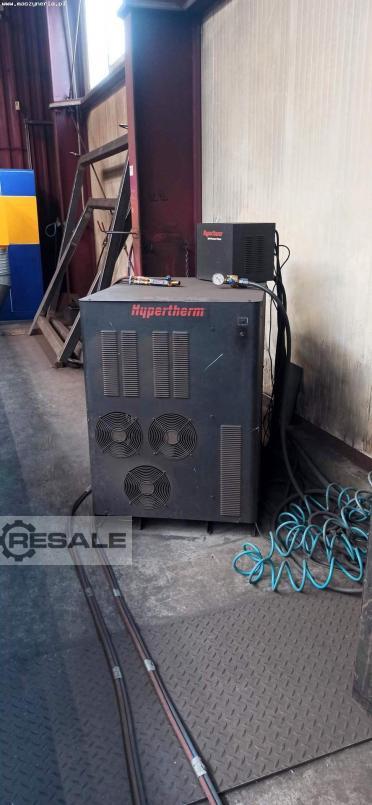

- Plasmaquelle: HYPERTHERM HPR260
- Absaugtisch

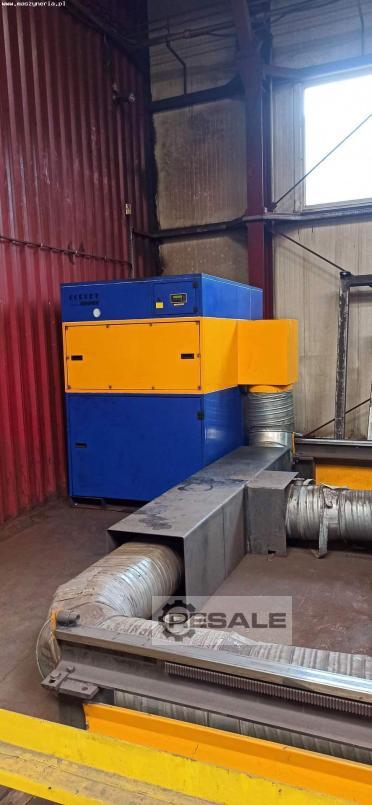

- Filterlüfter: KEMPER
- Plasmabrenner mit einer maximalen Einstechkapazität von 30 mm
- HARRIS-Sauerstoffbrenner mit einer maximalen Einstechkapazität von 45 mm
- Ethernet-Schnittstelle
