ECKERT JANTAR CNC Plasmaschneidanlagen

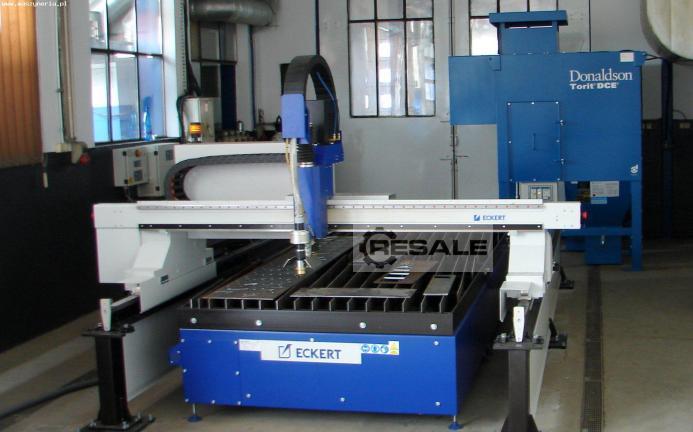

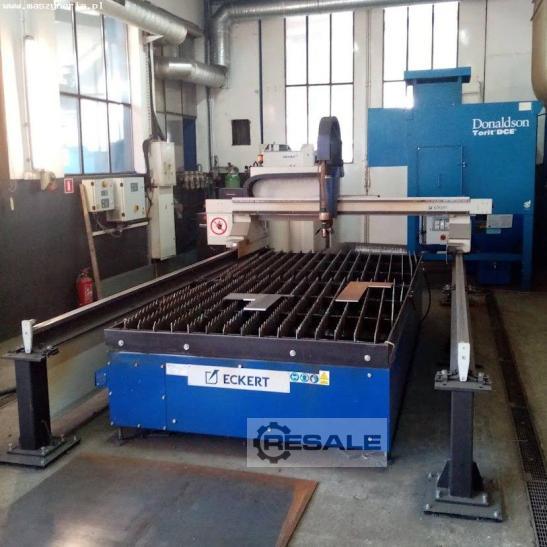

Plasmaschneidmaschine ECKERT JANTAR wurde 2017 in Polen hergestellt. Die Maschine zeichnet sich durch eine robuste und stabile Konstruktion aus und ist für das Schneiden von Formen in Werkstücken aus Baustahl, Edelstahl oder Aluminium konzipiert. Für die präzise Bearbeitung von Blechen mit einer maximalen Dicke von 38 mm (Baustahl) bzw. 25 mm (Edelstahl und Aluminium) wird ein Plasmabrenner verwendet, der mit einem HD3000-Träger mit Abstandsregelung durch Messung der Plasmalichtbogenspannung ausgestattet ist.

Das Schneiden der Werkstücke erfolgt auf einer Arbeitsfläche von 2000 mm Länge und 3000 mm Breite, die mit einem Absaugtisch ausgestattet ist, der die während der Bearbeitung entstehenden Verunreinigungen beseitigt. Die Plasmaschneidanlage wird mit einer umfangreichen Ausstattung angeboten, u.a. mit einer modernen CNC-Steuerung ECS 872 für die vollständige Kontrolle über den Betrieb der Maschine und einer Plasmaquelle HYPERTHERM HPR130XD.

Technische Daten der Plasmaschneidmaschine ECKERT JANTAR
- Schnittlänge: 2000 mm
- minimale Schnittbreite: 1500 mm
- maximale Schnittbreite: 3000 mm
- maximale Werkstückdicke (Baustahl): 38 mm
- maximale Werkstückdicke (rostfreier Stahl): 25 mm
- Maximale Werkstückdicke (Aluminium): 25 mm
- minimale Verfahrgeschwindigkeit: 10 mm/min
- maximale Verfahrgeschwindigkeit: 10000 mm/min
- Verfahrlänge: 4000 mm
- Länge der Verfahrverlängerung: 2000 mm
- Genauigkeit der Bogenabstandseinstellung: 0,1 mm
- Arbeitshub der Stütze: 125 mm
- Höhe des Arbeitstisches der Maschine JANTAR: 760 mm

Ausstattung der Plasmaschneidmaschine

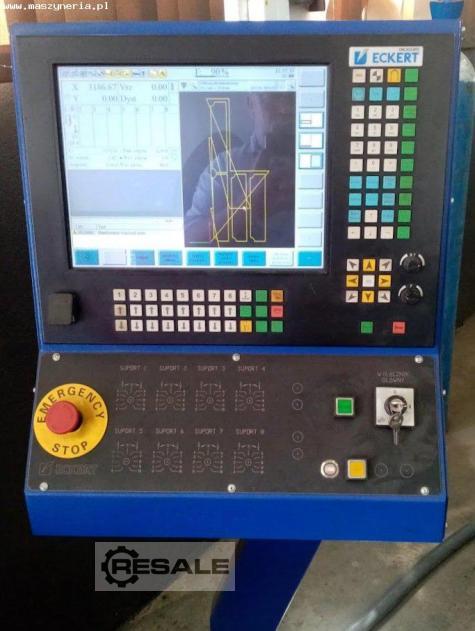

- CNC-Steuerung: ECS 872

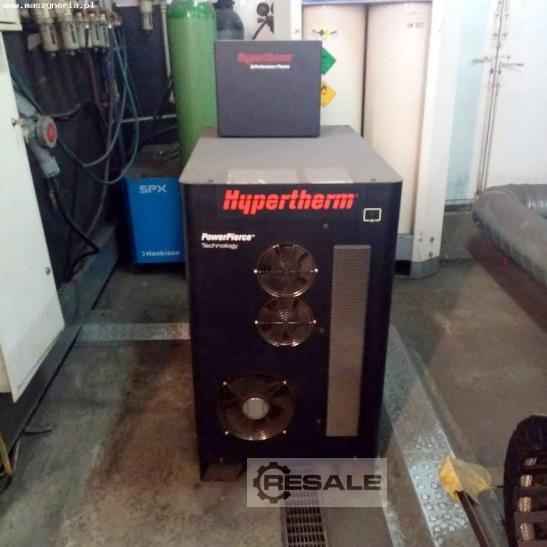

- Plasmaquelle: HYPERTHERM HPR130XD

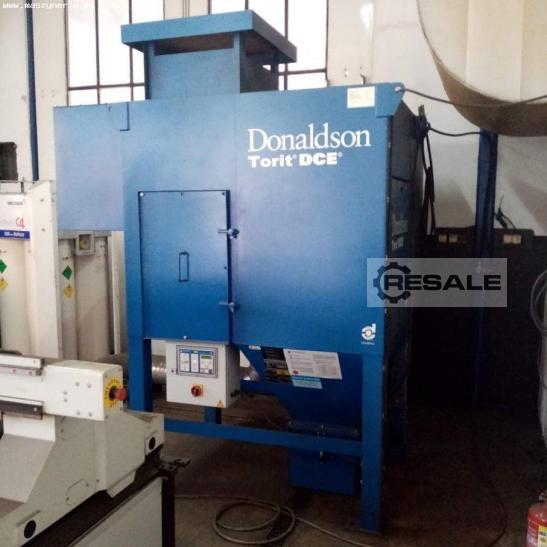

- Filtrationsanlage: DONALDSON DFPRO 4

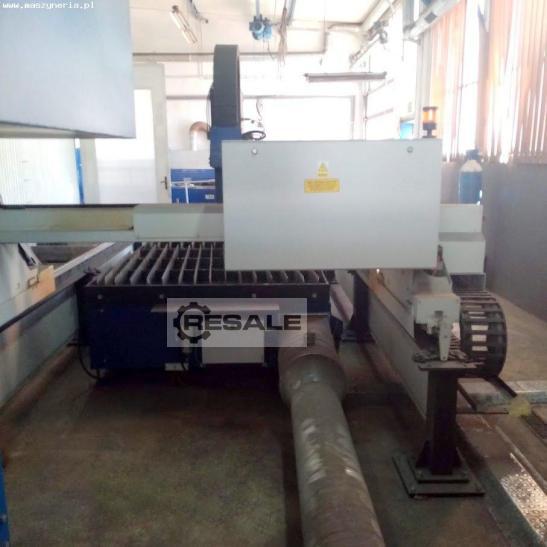

- Absaugtisch
- AC-Servomotor
- Plasmabrenner

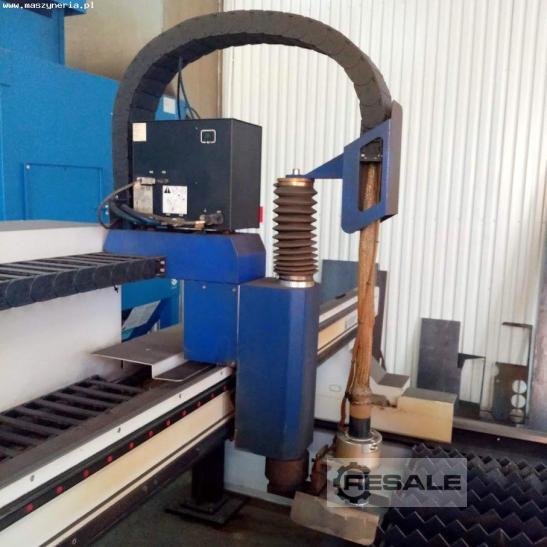

- Plasmabrennerhalterung HD3000 mit Abstandseinstellung durch Messung der Plasmalichtbogenspannung
