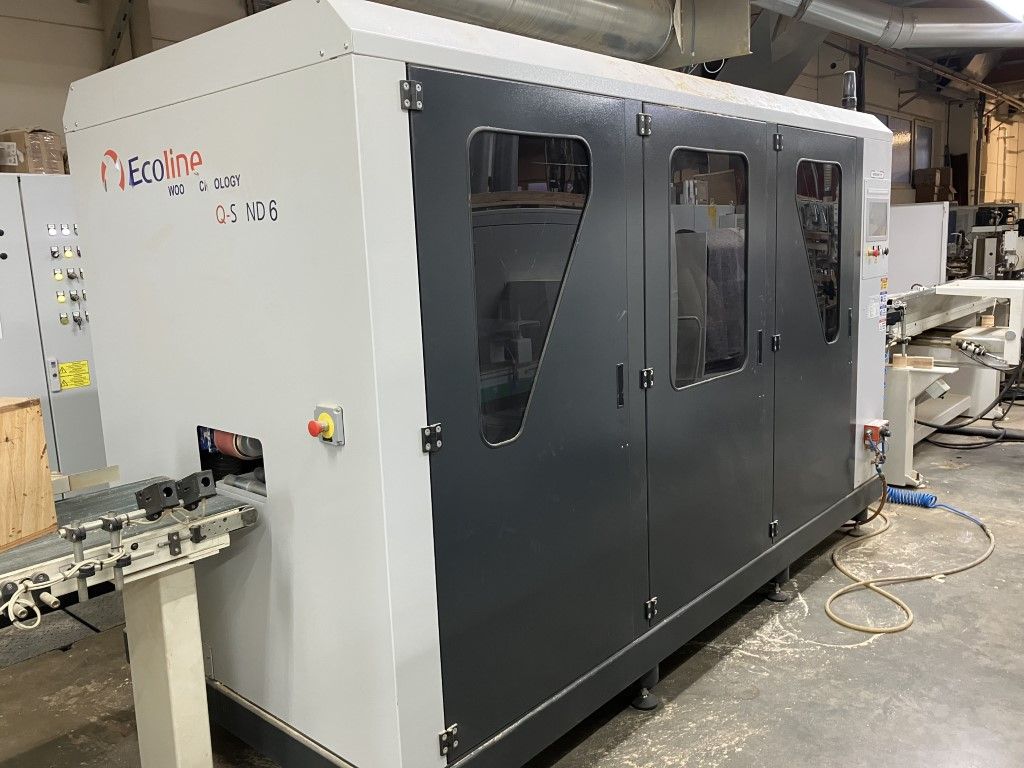

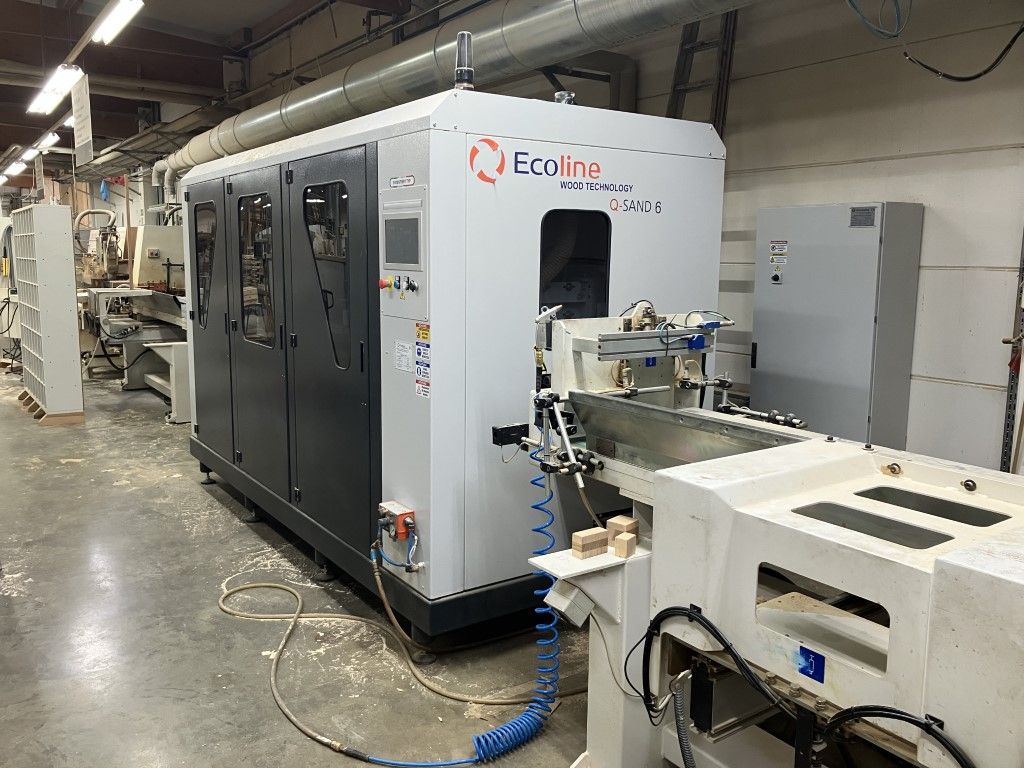

ECOLINE Q Sand 6 Schleifmaschine

Anzahl der Schleifaggregate: 6 st.
Schleifhöhe max.: 120 mm
Leistung: 12 kw
Schleifmaschine ECOLINE Q Sand 6
- Baujahr 2022
- Neupreis EUR 89.000,-
Schleifen der Einzelteile nach der Hobelmaschine.
Schleifbearbeitung roh Oberflächen.
Schleifen auf obere und untere Oberflächen
Maße der Teile
Länge
Breite
Höhe 10 – 120 mm
Ausstattung
Diese Schleifanlage ist mit 6 Schleifeinheiten ausgestattet
-oberer Schleifteller D 400 mm, Leistung 1,1 kW. Ausstattung mit Eintauschautomatisch
-oberer Schleifteller D 400 mm, Leistung 1,1 kW. Ausstattung mit Eintauschautomatisch
-obere Schleifbürste D 320 mm, L 250 mm, Leistung 1,1 kW.
-unterer Schleifteller D 400, Leistung 1,1 kW. Ausstattung mit Eintauschautomatisch
-unterer Schleifteller D 400, Leistung 1,1 kW. Ausstattung mit Eintauschautomatisch
-untere Schleifbürste D 320 mm, L 250 mm, Leistung 1,1 kW
Anlage Merkmale
- Alle Werkzeuge sind durch Frequenzumrichter gesteuert.
- Alle Schleifbürsten sind mit schnell austauchbare einzelne Schleiflamellen ausgerüstet.
- Alle Teller sind mit Luftblasen ausgestattet um ihre Reinigung und Zeitdauer zu optimieren.
- Schleifscheiben sind mit Klettverschluss System ausgestattet.
- Gesteuerte Start / Ende der Arbeit um keine Kantenbrechung der Teile zu haben.
- Das einzigarten Schleifsystem dieser Anlage garantiert die beste Ergebnissen der Oberflächen in Vorschliff.
- Konstante Durchlaufhöhe, SPS und industrielle Software ermöglichen die Verkettung in den Arbeitslinien.
- Stufenlose Drehzahl von Tellern, Bürsten und Vorschub auf Basis der Frequenzumrichter Vollausstattung.
- Rechts/Linkslauf der Discs und Bürsten mit unterschiedlichen Schleifkörnungen Ausstattung.
- Zusätzliche Einstellungen der Bürsten und Teller um die Ausnutzung des Schleifmittels abzugleichen und den
Schleifdruck auf den Oberflächen zu verändern.
- Niedrige Folgenkosten dank der austauschbaren Lamellen.
- Geringe Laufgeräusche dank des gekapselten Anlagegehäuses.
- Komplet gekapseltes Maschinegehäuse für säubere Umgebung deshalb Staubarme und geschützter Arbeitsplatz.
- Einfache Wartung und Einrichtung.
- Starkes Maschinenbett aus Stahlrohr um die beste Steifigkeit, Stabilität und Ebenheit zu garantieren.
- Alle Laufwerke der Aggregate sind durch lineare Kugelumlaufführungen ausgeführt deshalb große Tragfähigkeit
mit Präzision.
- 2 separate angetriebene Vorschubbänder. Getriebemotoren für jedes Band 0,37 kW.
- Unter den Aggregaten gibt es obere Druckrollen D 80 mm aus Gummi beschichtet, um die Werkstücke während
dem Vorschub festzuhalten.
- Alle Aggregaten haben Ansauggehäusen mit seinen betreffende Ansaugstutzen. Abdeckblech mit Ansaugstutzen.
- Maschinetüren mit elektrische Schutzvorrichtungen ausgerüstet um die Bedieners Sicherheit zu gewährleisten.
- Maschinetüren mit Fenster ausgestattet um die Werkstücke während des Arbeitslauf zu bewachen.
- Vorschubgeschwindigkeit Bereich von 2 bis 12 m/min.
- Richtung des Vorschubs : von rechts zu links.
- Stahlanschlag (null Punkt), an der rechte Seite der Anlage.
Mensch Maschine Schnittstelle 12.7‘‘
· Dieser Anlage ist mit Speicherprogrammierbare Steuerung ausgestattet.
· Steuerung der Arbeitszyklen durch Bedienerfreundlichen Touch Panel.
Große Speicherkapazität des SPS.
· Übersichtliche Darstellung der Home-Seite. Schnell und einfach berechnet.
· Einstellung der Dauerzeit des Schleifmittels auf Touch Screen.
· Teleassistenz durch unseren Service
- Große und leicht zu treffende Symbole für sichere Bedienung
Touch Panel Grundsteuerung
· Wahl des Programms auf Touch Panel.
· Die Schleifeinheiten stellen sich innerhalb wenige Sekunden um.
Automatische Einstellung von den Umdrehungen und der Vorschubgeschwindigkeit.
· Automatischer Start der Arbeit.

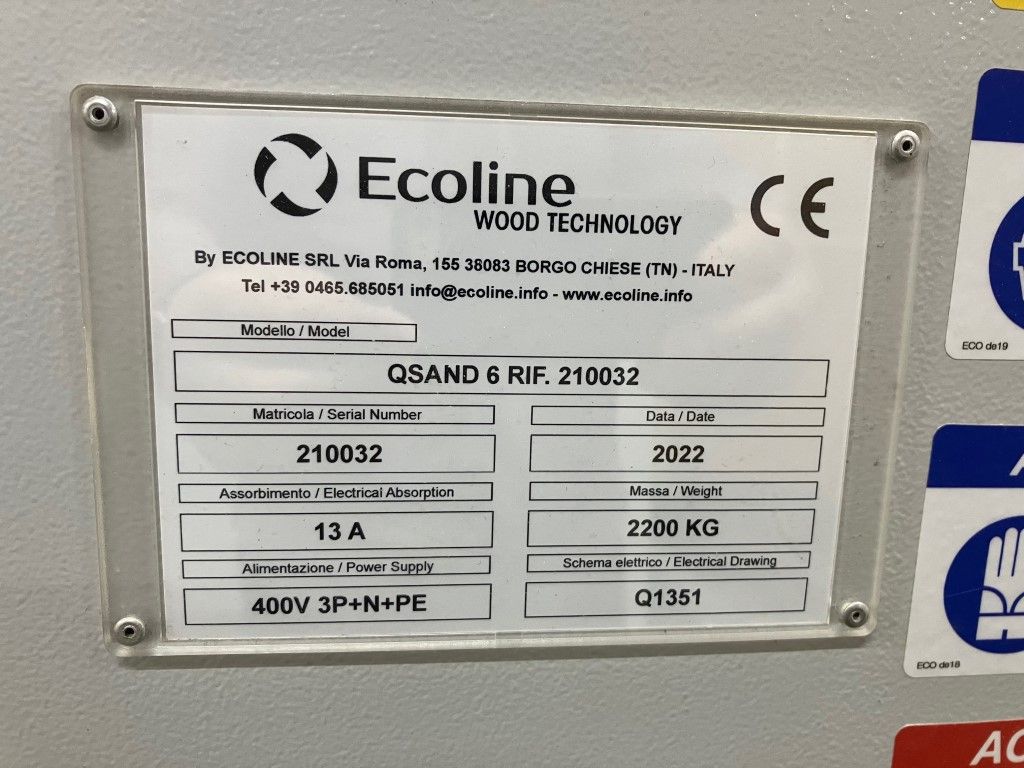

Technische Daten:
-Gesteuerte Wellen 6
-Leistung : 12 kW
-Spannung : 400 V
-Frequenz : 50 Hz
-Schutzklasse von dem Schaltschrank : IP 55
-Elektrische Komponente Siemens
-Laufeinheiten Bosch
-Luftdruck 6 – 8 Bar
-Absaugstutzen 6 x Ø 120
-Absaugleistung 6850 m3/h
-Luftgeschwindigkeit 28 m/sec
-Geräuschpegel = 80 db(A)
-Ral 7035 / 7016
Inklusiv
-CE konforme Sicherheitsausführung
-Konformitätsbescheinigung „EU Richtlinie für Maschinenbau 98/37“
-Schaltplan in deutsche Sprache
-Anleitung in deutsche Sprache
