Schweißtrafo, Hochstrom- Transformator, Trafo
für
Puntschweißmaschinen, Buckelschweißmaschinen,
Rollnahtschweißmaschinen
ELREX Typ 3x ET70.0.G
Fabr. Nr.
02230 Baujahr ca. 1990

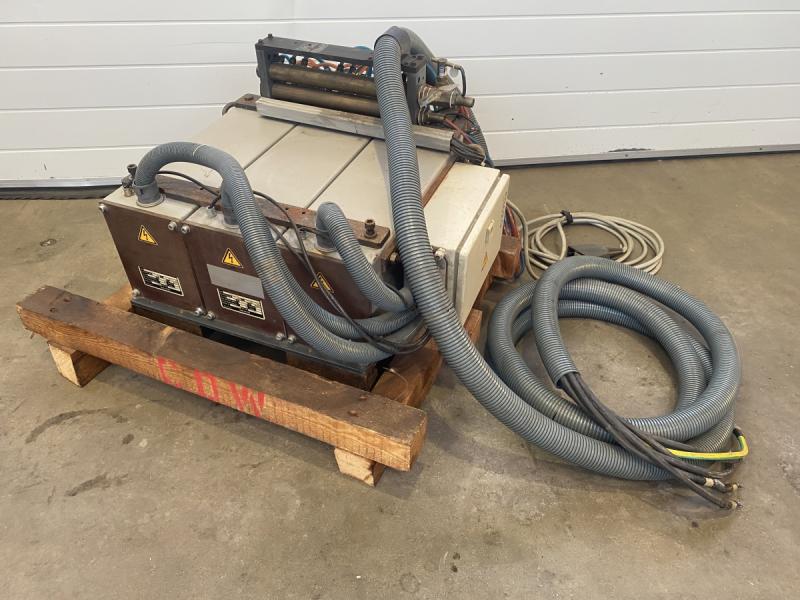

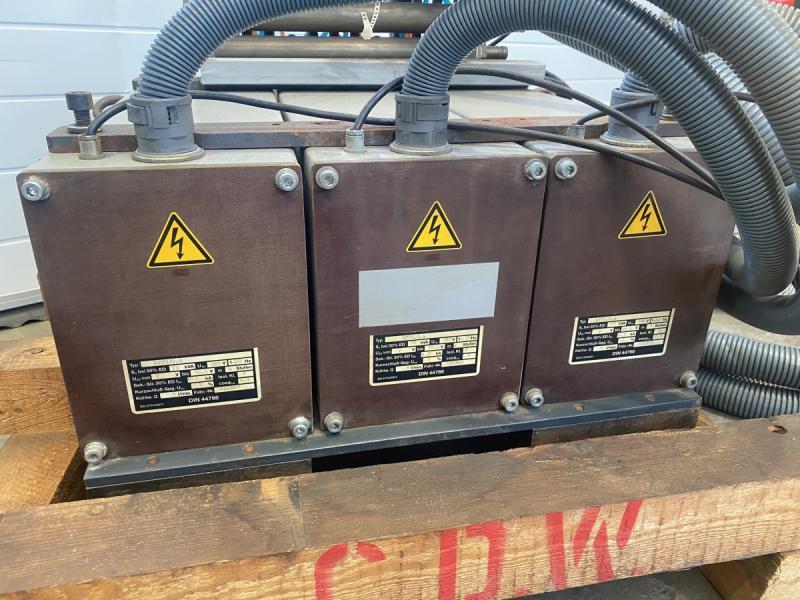

Bestehend aus drei
wassergekühlten Transformatoren mit wassergekühltem
Gleichrichterblock
Leistungsdaten:
Gesamtleistung bei 50% ED
210 kVA
Sekundärspannung 7 - 10.5 Volt (einstellbar in 4
Stufen über Anschlussklemmen am Trafo)
Primäranschluß 380
Volt, 50 Hz (drei Phasen)

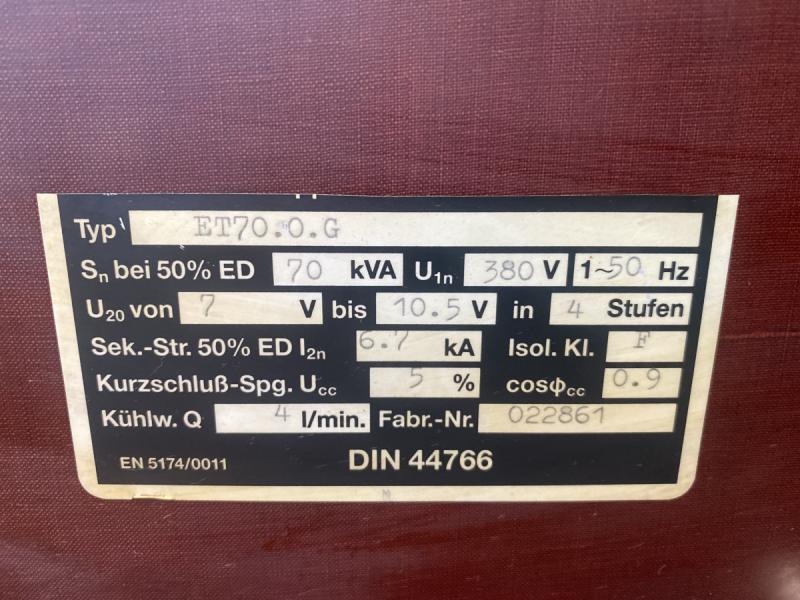

Bestehend aus drei Trafos - Daten vom
Einzeltrafo:
Leistung bei 50% ED 70 kVA
Sekundärspannung
7 - 10.5 Volt (einstellbar in 4 Stufen über Anschlussklemmen am
Trafo)
Sekundärstrom bei 50% ED 6,7 kA
Primäranschluß
380 Volt, 50 Hz (zwei Phasen)
Kühlwasserbedarf je Trafo 4
Liter/min.
Isol. Kl. F
- Wassergekühlter
Transformator

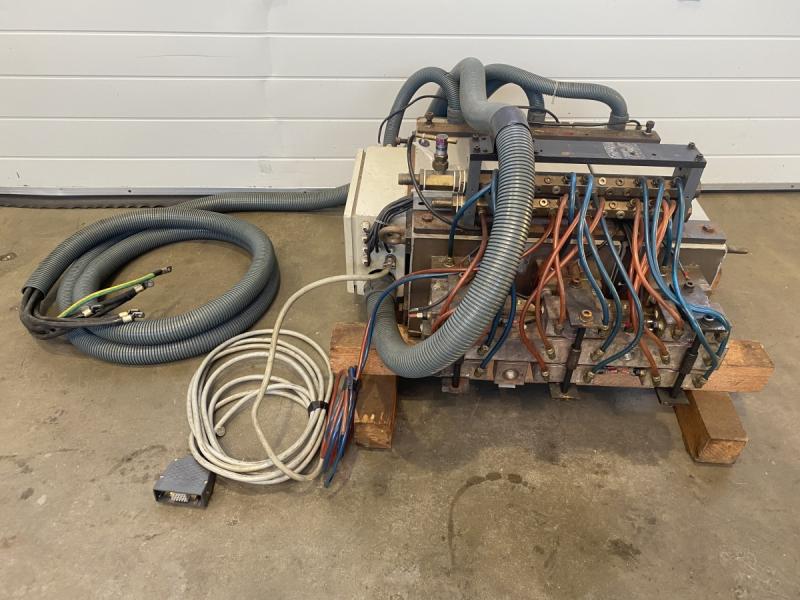

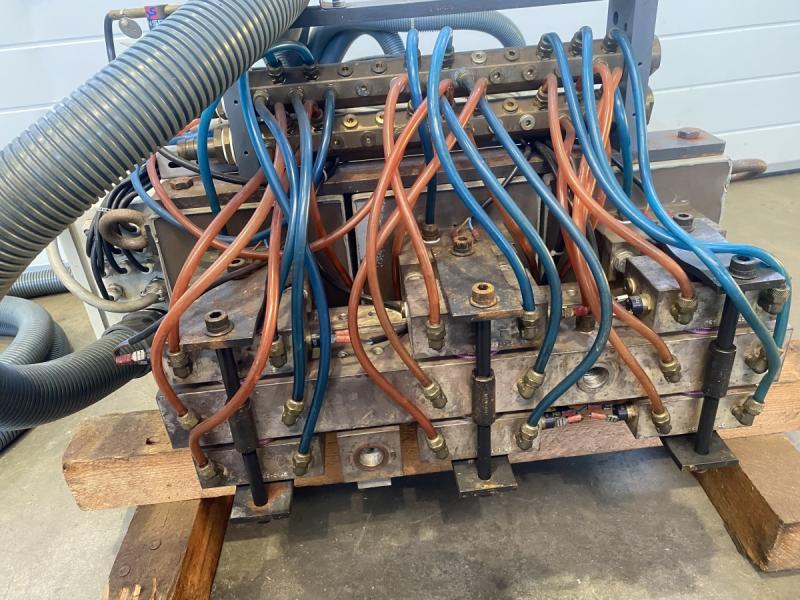

- Auf der Sekundärseite sitzt ein wassergekühlter
Gleichrichterblock.
- Anschluß der Gleichstrom Leistungsableitung
über Kontaktflächen 50x50mm mit Gewinde M20x1,5mm
-
Temperaturwächter an jedem Gleichrichterelement und an jeder
Trafospule
- Anschlussleitung 7 Adrig, Querschnitt 50 mm², Länge
ca. 6 m
Gesamtabmessung BxHxT 700 x 710 x 440
mm
Gesamtgewicht 480 kg
guter Zustand; gebraucht
