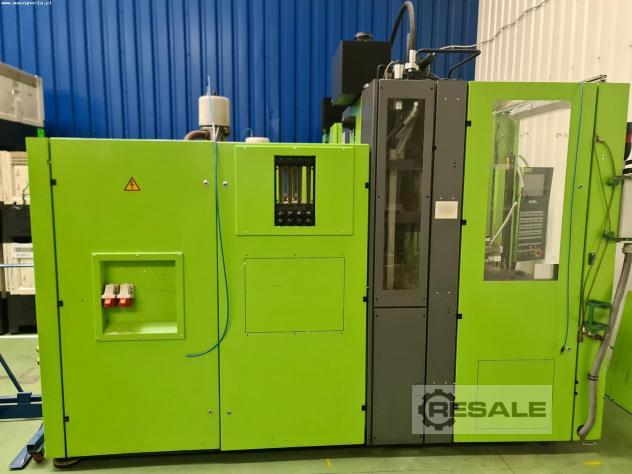

ENGEL INSERT 200H/50 Spritzgiessmaschinen

ENGEL INSERT 200H/50 Spritzgießmaschine wurde im Jahr 2007 in Österreich hergestellt. Die Maschine mit ihrer geringen Größe und großen Leistungsfähigkeit wird z.B. für das Umspritzen von Einlegeteilen und das Verbinden von verschiedenen Materialien wie Glas, Metall und Elektronik eingesetzt. Dank der Kombination aus einer Schließkraft von 50 Tonnen und hochwertigen Komponenten garantiert die Spritzgießmaschine eine hervorragende Qualität der Einlegeteile und eine hohe Wiederholgenauigkeit.

Die robuste und solide Konstruktion der Maschine verfügt über eine komfortable und einfach zu bedienende CNC-Steuerung ENGEL CC 200 zur Eingabe aller möglichen Prozessparameter, wie z.B. Schließkraft und Geschwindigkeit. Nach der Eingabe der Parameter werden beide Werkzeughälften präzise geschlossen, woraufhin die Spritzgießmaschine eine hohe Schließkraft erzeugt. Der Formhohlraum wird durch ein Einspritzsystem mit einer hocheffizienten Schnecke unter hohem Druck sorgfältig mit Kunststoff gefüllt.

Zur umfangreichen Ausstattung der Kunststoff-Spritzgießmaschine gehören u.a. eine PIOVAN-Kunststoffzuführung, ein Drehtisch und ein SIEMENS SIMATIC TOUCH PANEL Bediener-HMI mit Touchscreen. Das Gesamtgewicht der Maschine beträgt 6200 kg.

Technische Daten der ENGEL INSERT 200H/50 Spritzgießmaschine
- maximale Schließkraft: 50 t (500 kN)
- maximaler Einspritzdruck: 210 bar
- maximale Einspritzgeschwindigkeit: 139 mm/s
- Werkzeugöffnungshub: 305 mm
- Schneckendrehzahl: 480 U/min
- Schneckenhub: 140 mm
- Auswerferhub: 106 mm

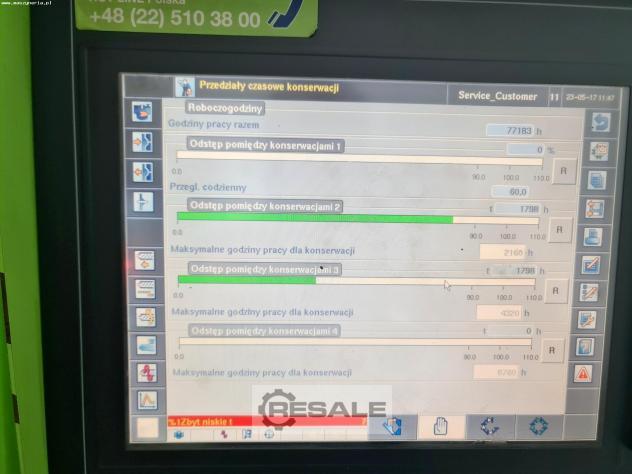

- Betriebsstunden: 77183 h
- Gewicht der Maschine INSERT 200H/50: 6200 kg

Ausstattung der Spritzgießmaschine

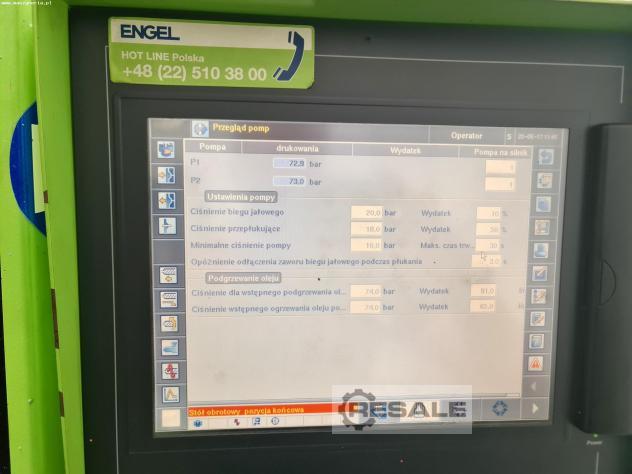

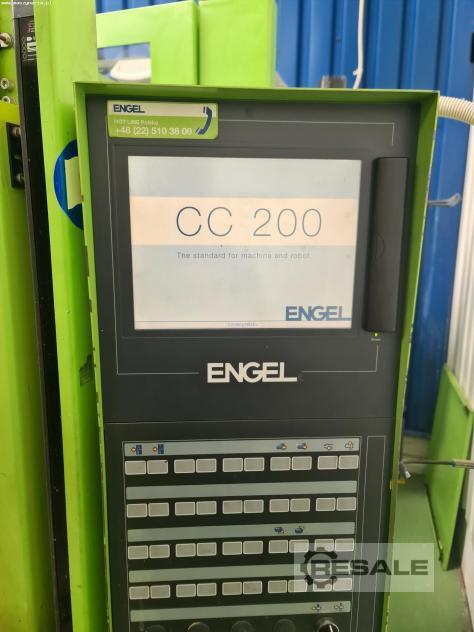

- CNC-Steuerung: ENGEL CC 200

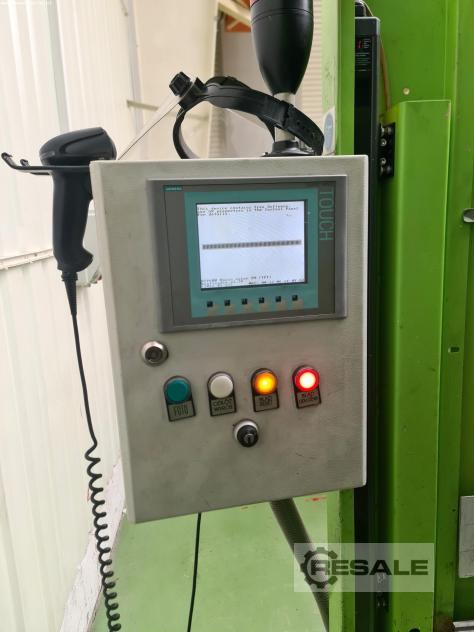

- HMI-Bedienpult: SIEMENS SIMATIC TOUCH PANEL

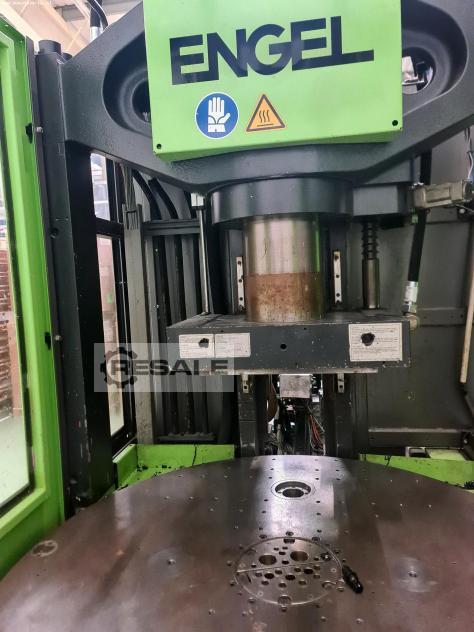

- Drehtisch
- Kunststoffzuführung: PIOVAN
- Injektor-Linearmaßstab
- Linearmaßstab zum Öffnen/Schließen der Form
- elektrische Formschließsicherung
- Schmiereinheit
- feste Schutzvorrichtungen
