ESAB EAGLE 2000 CNC Plasmaschneidanlagen

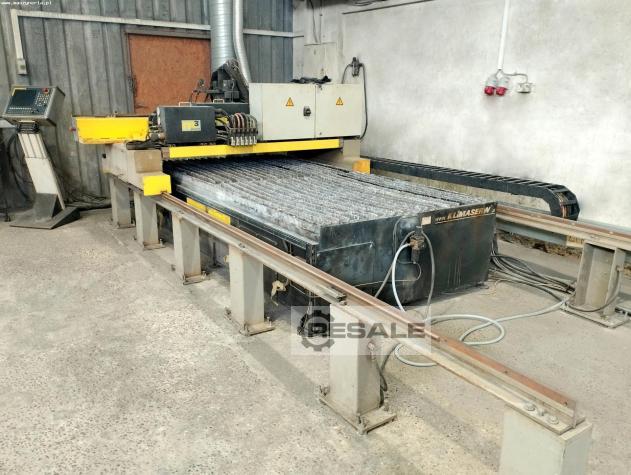

Plasmaschneidmaschine ESAB EAGLE 2000 wurde im Jahr 2009 in Deutschland gebaut. Die Maschine ist für die Bearbeitung von Edelstahl, Baustahl, niedrig legiertem Stahl und Aluminium mit einer maximalen Dicke von 30 mm ausgelegt und verfügt über eine sehr stabile und vibrationsfreie Schweißkonstruktion. Hervorragende Schneidpräzision bei gleichzeitig niedrigen Betriebskosten wird durch die ESAB Precision Plasmarc 201 Plasmaquelle mit einer Leistung von 200 A gewährleistet, die einen schmalen Plasmastrahl mit hoher Energiedichte pro kleiner Materialfläche erzeugt.

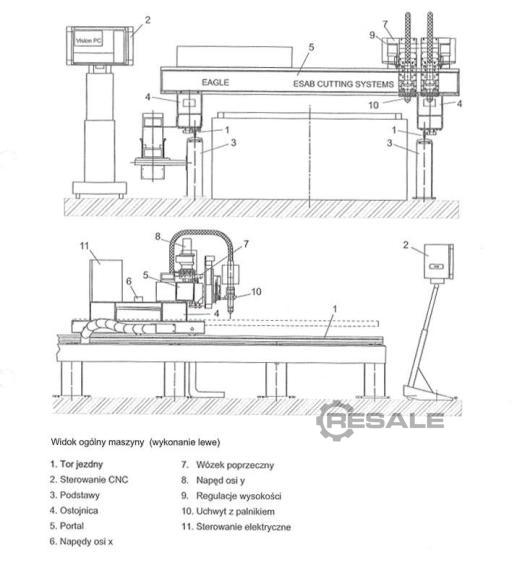

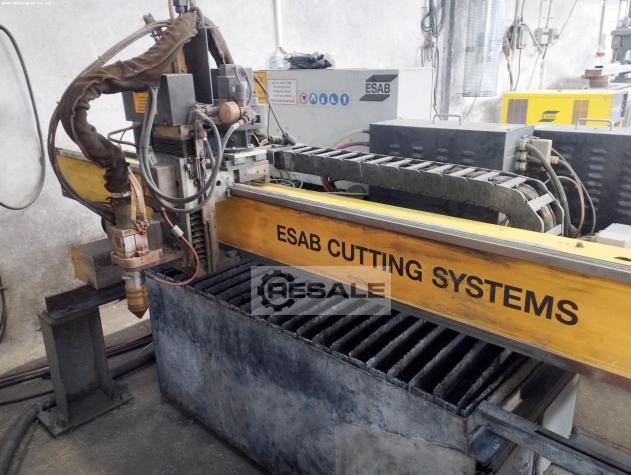

Das Portal der Plasmaschneidanlage wurde mit zwei dynamischen Servoantrieben spielarm auf den bearbeiteten Profilschienen (X-Achse) fixiert. Der dynamische Servoantrieb im Querschlitten treibt das Stirnradgetriebe an, das dann in die Zahnstange des Maschinenportals eingreift und eine Querbewegung (Y-Achse) bewirkt. Die Plasmaschneidmaschine ist mit einer ESAB CNC-Steuerung mit neuester Solid-State-Technologie ausgestattet, die alle Bewegungsachsen und Funktionen der Maschine steuert. Das Steuerpult kann sowohl am Portal als auch im Arbeitsbereich der Schneidanlage montiert werden. Das Gesamtgewicht der Maschine beträgt ca. 550 kg.

Technische Daten der Plasmaschneidmaschine ESAB EAGLE 2000
- maximale Werkstückabmessungen (L x B): 3000 x 1500 mm
- Maximale Werkstückdicke: 30 mm
- Tischhöhe: 700 mm
- Höhe der Laufschiene: 600 mm
- Länge der Laufschiene: 5000 mm
- maximale Positioniergeschwindigkeit: 35000 mm/min
- Leistung des Plasmagerätes: 200 A
- Leistungsaufnahme: 2 kVA
- Spannungsversorgung: 230 V; 50 Hz
- Abmessungen (L x B x H): 1600 x 2950 x 1700 mm
- Gewicht der EAGLE 2000 Maschine: ca. 550 kg

Ausstattung der Plasmaschneidanlage

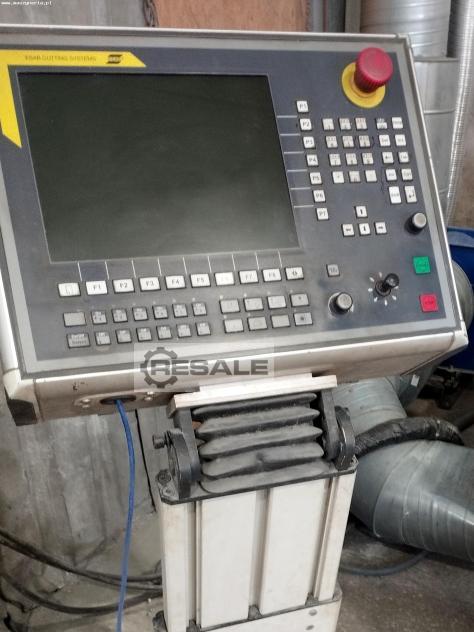

- CNC-Steuerung: ESAB

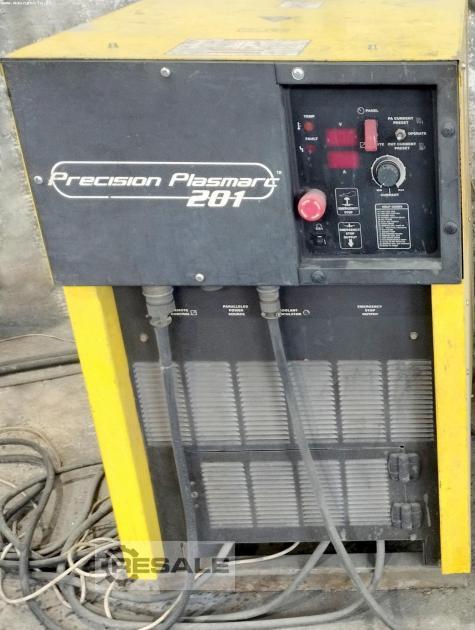

- Plasmaquelle: ESAB Precision Plasmarc 201

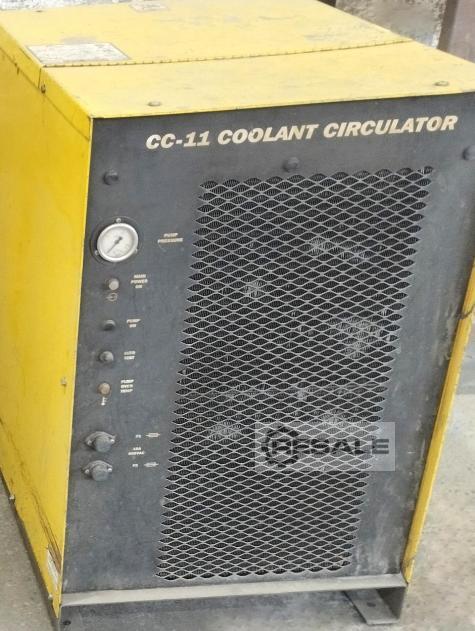

- Plasmakühlmittel-Zirkulator: ESAB CC-11
- System zur Höhenverstellung der Brennerplatte: MX 150
