FANUC Arc Mate 100iC Roboterschweisszellen

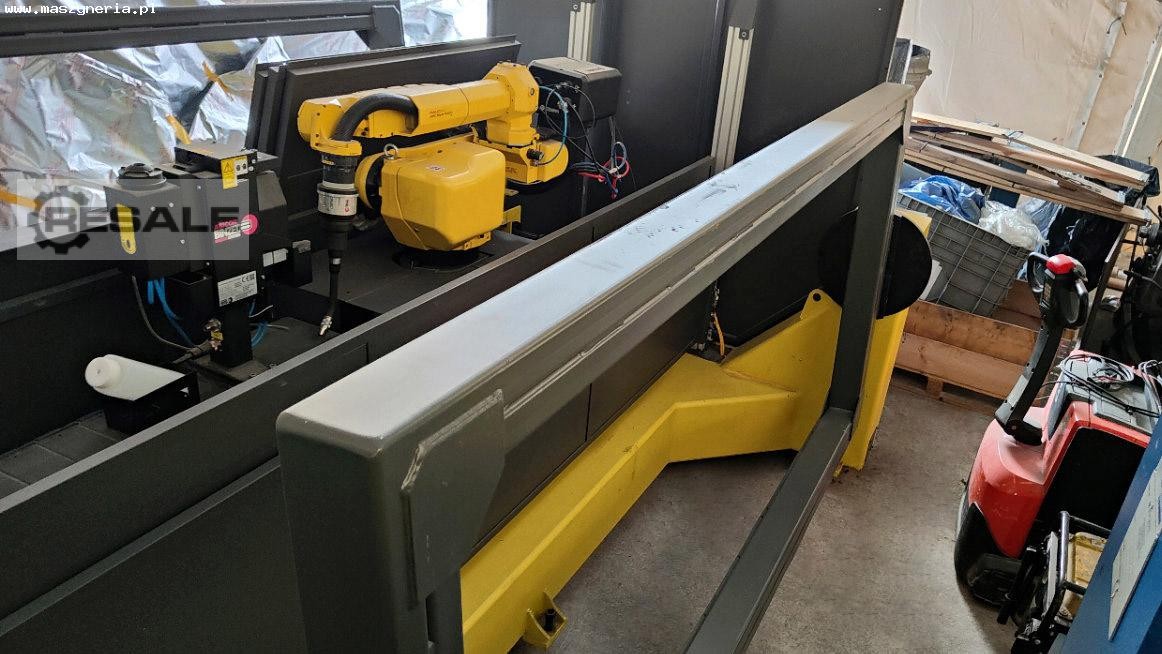

Roboterschweißanlage FANUC Arc Mate 100iC wurde im Jahr 2019 gebaut. Das für das vollautomatische MIG/MAG-Schweißen von Werkstücken konfigurierte System ist die perfekte Lösung für die Produktion von z. B. Schaltschränken, Metallstrukturen oder landwirtschaftlichen Geräten. Die Bearbeitung erfolgt durch einen leistungsstarken Industrieroboter, der in Kombination mit einem Drehtisch die Bearbeitung von Werkstücken auch mit komplexesten Formen ermöglicht. Alle Komponenten der Arbeitsstation sind in einer einzigen Struktur integriert, so dass sie leicht zu installieren oder zu versetzen ist.

Die Roboterschweißstation MOTOFIL ROBOTICS MONOBLOC MCT1110 besteht aus den folgenden Teilen:
– Roboterarm: FANUC Arc Mate 100iC

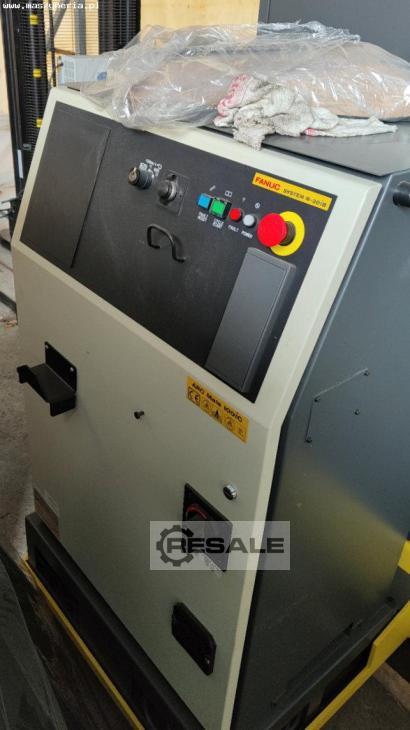

– Steuerung: FANUC SYSTEM R-30iB

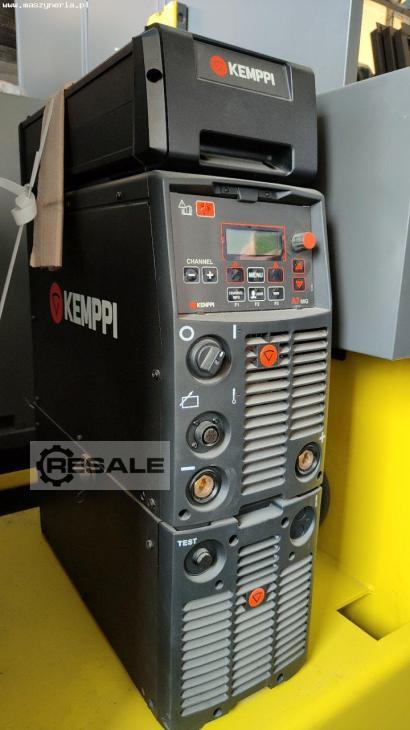

– Schweißquelle: KEMPPI A7 MIG Power Source 450

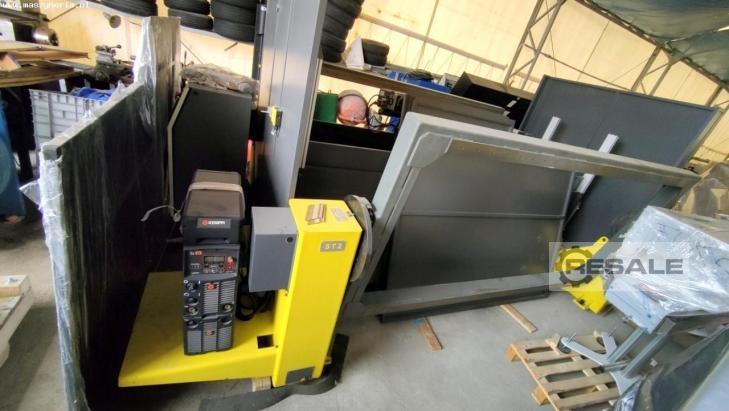

– Schweißpositionierer

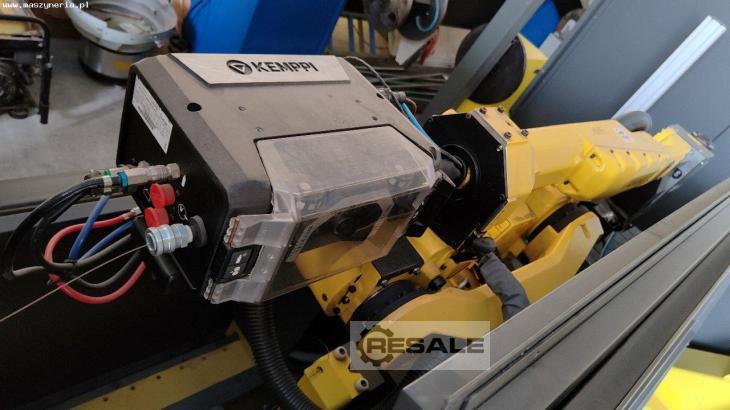

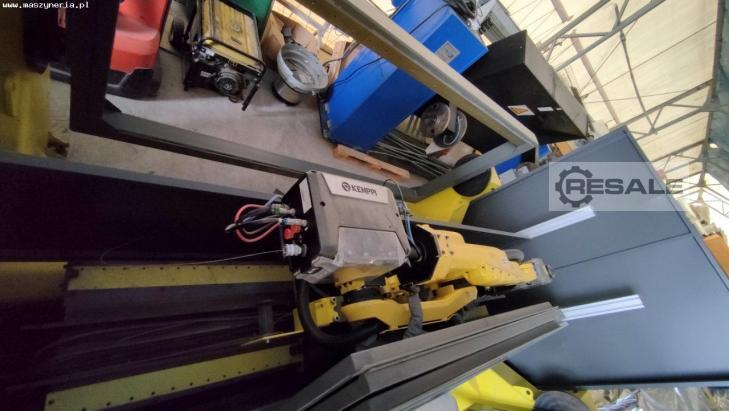

– Drahtvorschub: KEMPPI A7 MIG Wire Feeder 25-LH-EUR

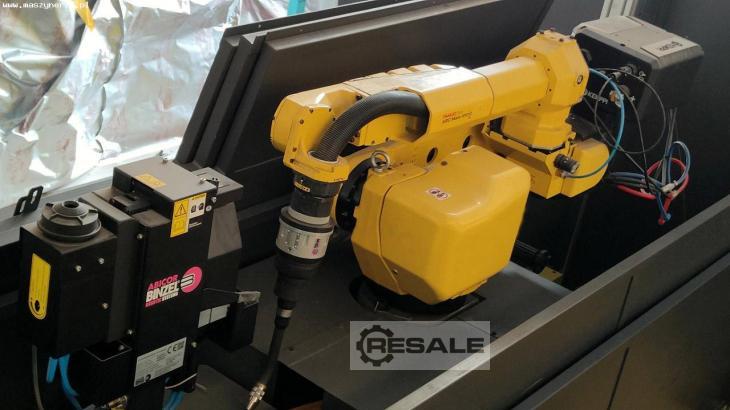

– ABICOR BINZEL Brennerreinigungsgerät mit Schweißdrahtschneidsystem und Öleinspritzung
– Vertikale Sicherheitsvorhänge
– servomotorisch angetriebene Schiene

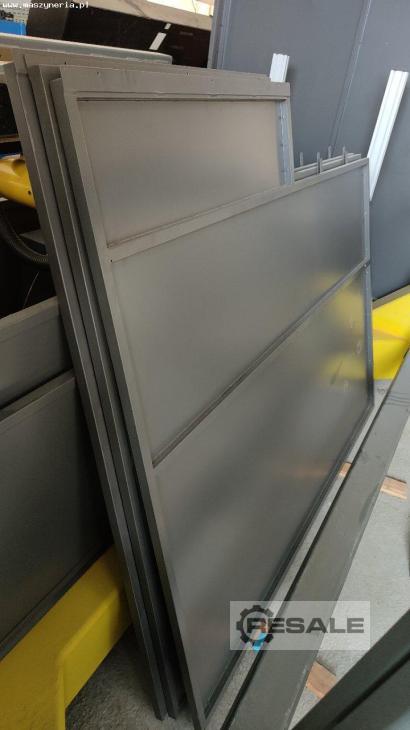

– feste Schutzvorrichtungen

Technische Daten der Roboterschweißzelle FANUC Arc Mate 100iC
- Schweißverfahren: MIG/MAG
- Maximales Werkstückgewicht: 1000 kg
- Maximaler Schweißdurchmesser: 1400 mm
- Länge des Schweißpositionierers: 3000 mm
- Stromaufnahme: 28 kVA
- Geräuschpegel: <80 dB(A)
- Spannungsversorgung: 3x 400 V; 50/60 Hz
- Gewicht der Arbeitsstation: 3990 kg
