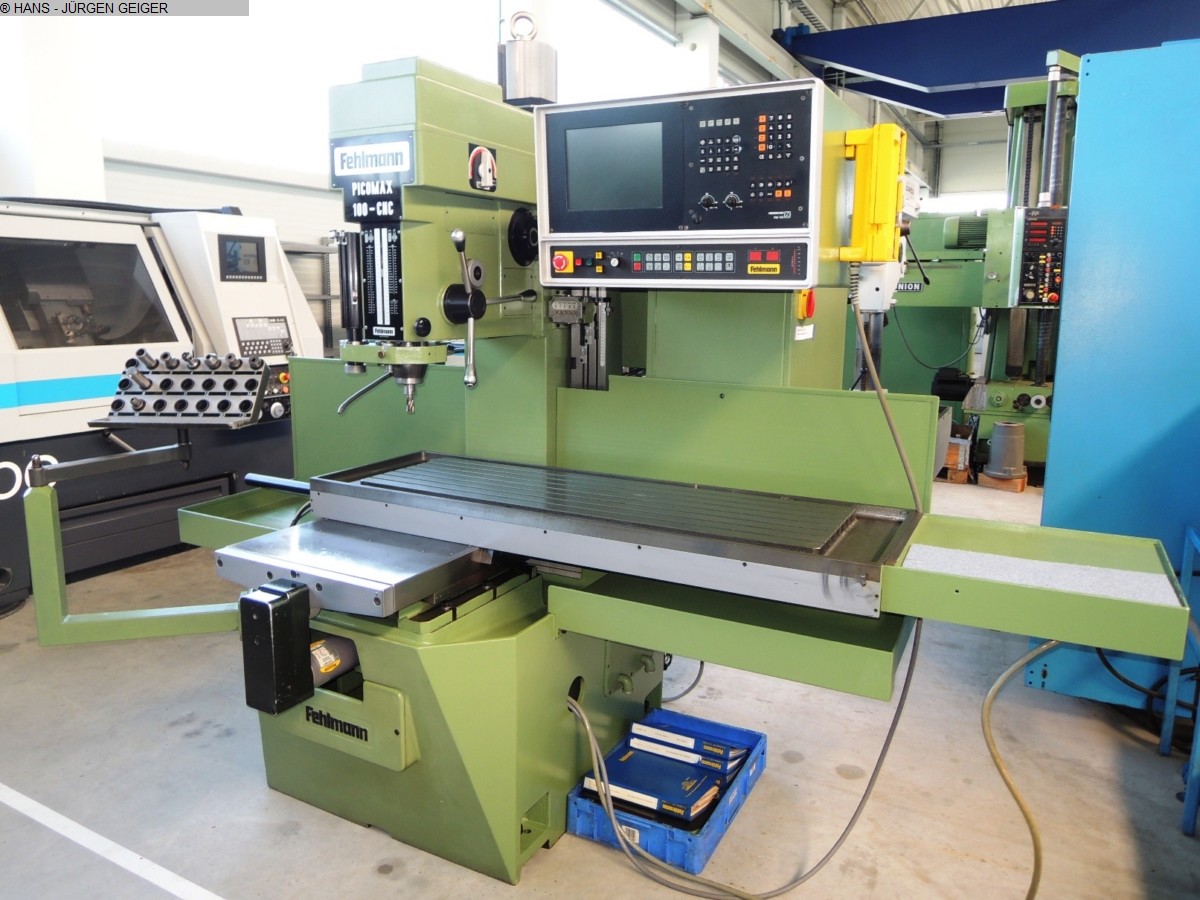

FEHLMANN PICOMAX 100 CNC Bohr- und Fräsmaschine

Bohrleistung in Stahl (Durchmesser): 30 mm
x-Weg: 850 mm
y-Weg: 435 mm
Steuerung: HEIDENHAIN TNC 150
Gesamtleistungsbedarf: 16 kW
Maschinengewicht ca.: 3500 kg
Raumbedarf ca.: m
F E H L M A N N (Schweiz)
CNC - gesteuerte Präzisions –Bohr- und Fräsmaschine
Type PICOMAX 100 CNC – 2+ Am Baujahr 1985 16 085109

X-Achse (längs) 850 mm
Y-Achse (quer) 435 mm
Z-Achse (senkrecht) 210 mm
Tischgröße 500 x 1.570 / 390 x 1280 mm
Min. / Max. Abstand Vertikalspindel-
Tischoberkante 140 / 690 mm
Verstellweg des Bohrkopfes vertikal u. motorisch 540 mm
Ausladung der Bohrspindel ca. 450 mm
Spindelaufnahme SF 32
Bohrleistung in Stahl 30 mm
Spindelhub (Pinole) vertikal max. 210 mm
Spindeldrehzahlen (stfl. in 2 Stufen) 25 – 5.600 /min
Werkstückgewicht 600 kg
Vorschübe XYZ 1 - 8.000 mm/min.
Bohrvorschübe, 6 automatisch 0,03/0,07 bis 0,4 mm/min.
Eilgang XYZ 4/8 m/min.
Spindelantrieb 6 kW
Gesamtantrieb ca. 16 kW - 380 V - 50 Hz
Gewicht ca. 3.500 kg
Zubehör / Sonderausstattung:
• HEIDENHAIN CNC - 2 Achsen-Bahnsteuerung Type TNC 150 mit Farb-Monitor,
Grafik, mit allen üblichen Unterprogrammen und Zyklen, Gewindeschneidzyklen,
Handsteuergerät bzw. elektronisches Handrad, RS 232 Schnittstelle, etc.
die Bohrspindelachse (Z) kann manuell aber auch über die Steuerung aktiviert
werden.
• Die Bohrtiefe kann über einen 12-fach-Revolveranschlag voreingestellt werden
mit einer digitalen Anzeige auf dem Monitor.
• Der Bohrkopf selbst kann ebenfalls über eine Höhenpositioniervorrichtung in
3 vorgegebenen Positionen programmiert werden.
• Präzisions-Koordinatentisch für die X/Y-CNC Achsen mit gehärteten Kugelroll-
spindel
• Mit Werkzeug-Schnellwechseleinrichtung und diversen Werkzeugaufnahmen,
diverse Bohrfutter, Kühlmitteleinrichtung, etc.
Zustand : gut bis sehr gut - vorführbereit unter Strom
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
