Fey Galvanotechnik Zn drum system Doppelschleifbock

Komplette Zn Trommel-Anlage, zweireihig, Stellfläche 21 x 7 m, aufgebauter betriebsfähiger Zustand
jegliche Komponenten NEU und unbenutzt (lediglich Probelauf mit Wasser)
11 Stationen Zinkbad a ca. 0,8 m³ / Nassumsetzer / 19 Stat. Spülen, Vor- Nachbehandlung / Be- Entlade

Hersteller: Fa. Fey Galvanotechnik, Solingen / Bj 2020 (Einzelkomponenten teilw. 2019)

Die Anlage besteht im Wesentlichen aus:
Steuerung ATB S7 in 12x Rittal-Schränken, Simatic HMI Touch

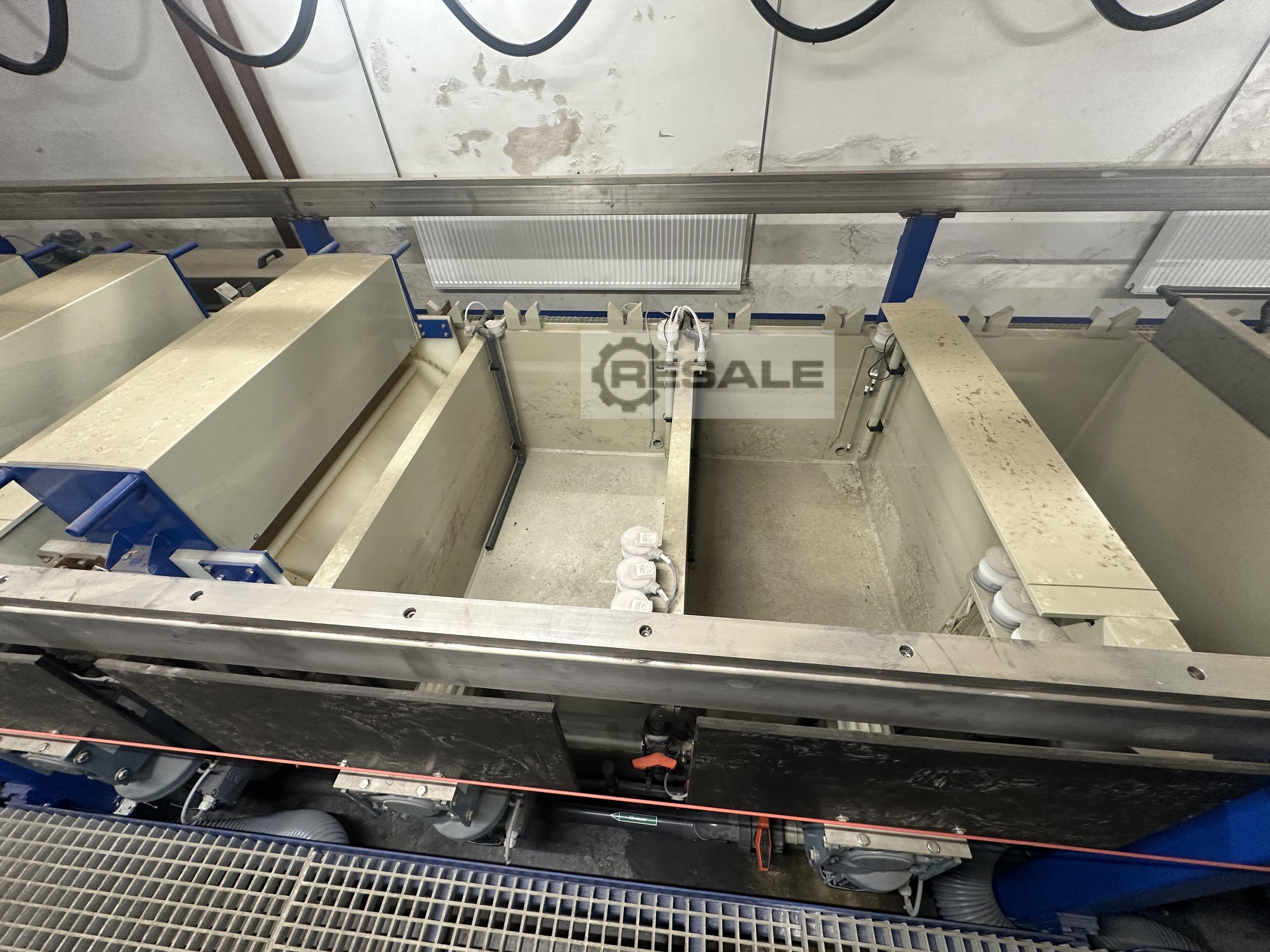

Wannenpark: 1x VA-Wanne (Doppel E-Entf), 15x PP-Wannen (Dreier-, Doppel u Einzelwannen)
Ablasskugelhähne, Niveaustabsonden, Temperaturfühler
Tauchbadwärmer: 20x Doppel E-Entf, 16x Einzel E-Entf, 12x Zinkbad, 2x Ansatz Zinkelektrolyt, 9x (je 3x)
Dickschicht, Blau, Gelb; Rotkappe T-QS 630/1,25-230Ws, 1250W
Öl-Abscheider (Entfettung): Edelstahl Friess W20

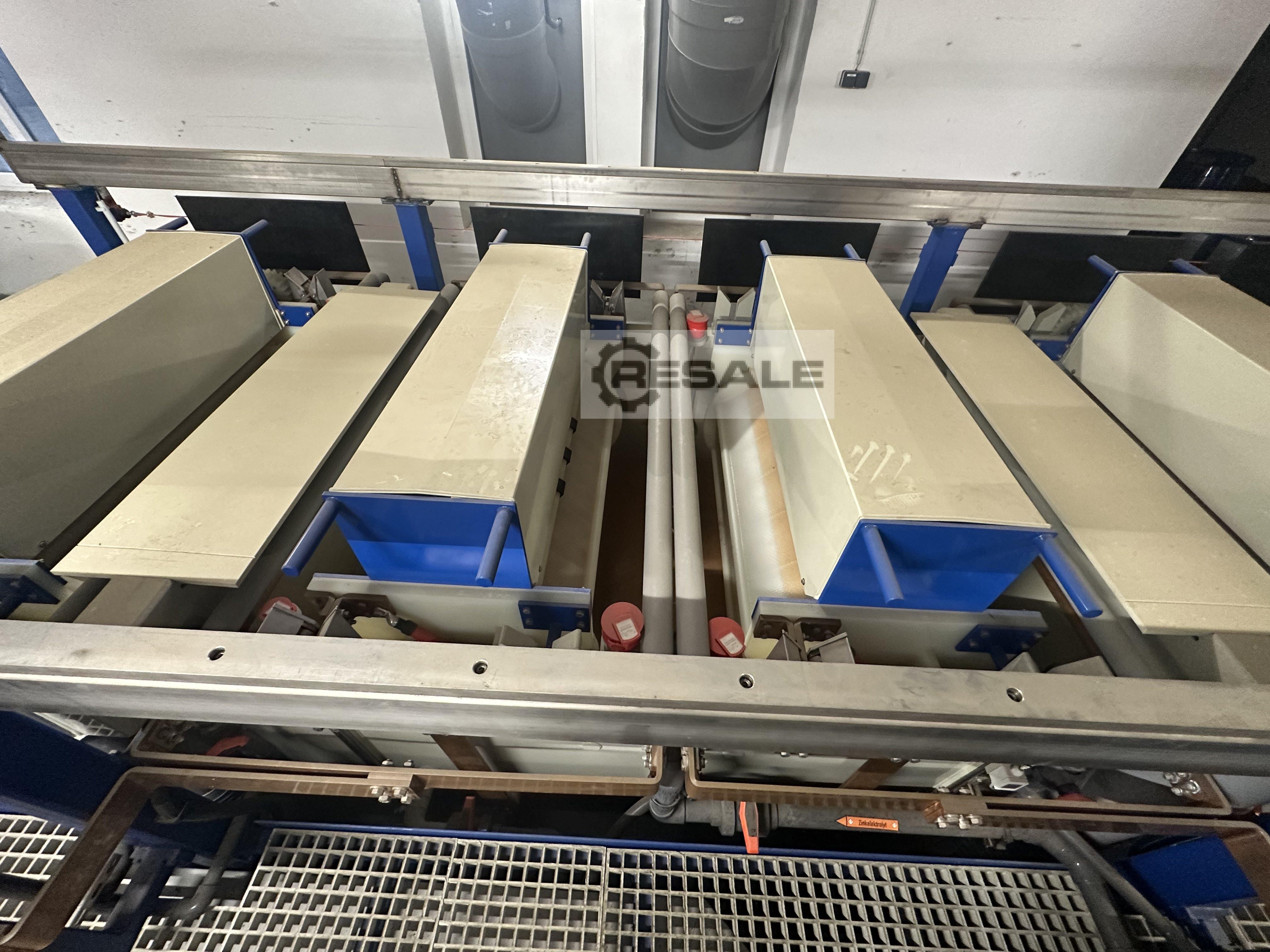

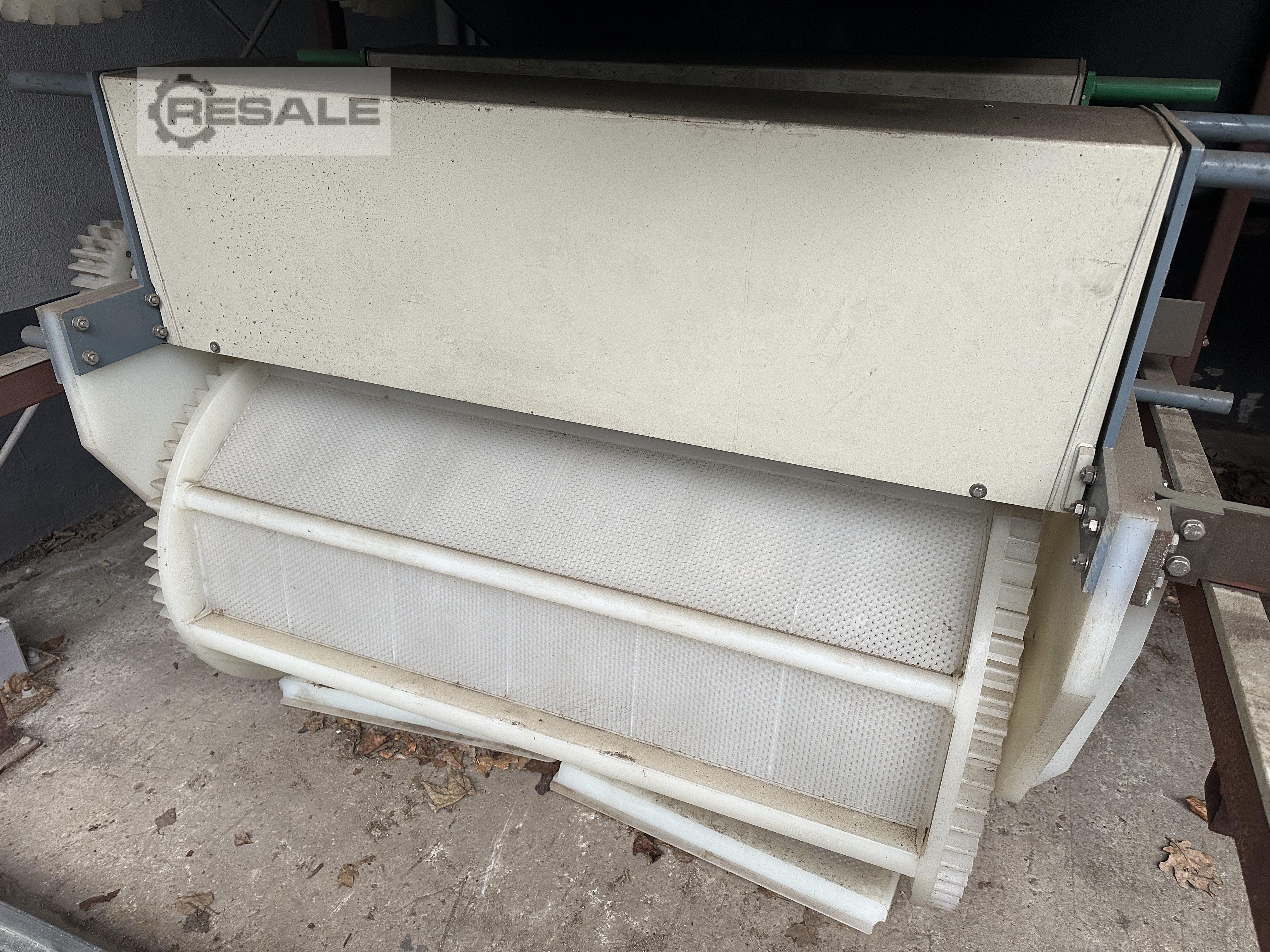

31x Trommelaggregate: Füllvolumina bis max. 100 kg pro Trommel, Progalvano, PE 1000, Schlitzperforation
25x Deckel zweiteilig (blau), davon 6x feinere Perforation (grau); 6x Fächertrommel (grün)
32x Trommeldrehmotor montiert an Wannenwand: SEW-Eurodrive K49 DR2S80MS8/4, 0,22kW
4x Fahrwagen aus VA: Fey TWR, Hub Last 300kg, 1x Nassumsetzer aus VA (4x Trommeldrehmotor: KF49
DR2S80MS8/4, 0,22kW; 5x Fahren (frequenzgeregelt): SEW-Eurodrive K37 DRN90L4/BE2/TF, 1,5kW; 4x Hub
(frequenzgeregelt): SEW-Eurodrive KF47 DRN90L4/BE2/TF, 1,5kW)
4x Positionslaser: TR electronic GmbH, 2200-00102, max. 125 m; Fahrwagenlaufschiene aus VA; Stahlportal
12x Gleichrichter: Munk D400 G15/1200 WR-POX, ölsebstgekühlt, 15V 1200A
gebr. Gleichrichter (Doppel E-Entf): Driesch, 12V 1200A
3x Standzentrifuge: Fey 243-B383-1, 150kg, 300 U/min, Trommel d 700 mm, 2x 6kW Heizstab, pneum.
Deckelöffnung; 3x zusätzliche Trommeln; Krananlage Zentrifugen: Demag 250kg
Zentrifugenkorbreinigungsanl incl. Kran Stier 250kg, 500W; Ausleger: Power Plus POWX910, 300kg, 115 cm
4x Spritzregister auf Spülenrand, beidseitig, längsseitig, 4x Pumpe: Mefiag MSP0600-PP-CRS-VITON-PVDF,
750W, Q max. 8 m³/h, H max. 10 m
3x Ansatz- und Dosierbecken aus VA (Zinkelektrolyt, 2x E-Entf), rund, a 1,75 m³, angeschlossen an Ab-
saugung; 3x Pumpe: Mefiag MSP0600-CRS-EPDM, 750W, Q max. 8 m³/h, H max. 10 m; 2x Rührwerk
12x Dosierpumpen: Ecolab EcoAdd-ES-000510X, 11x Keramikeinsatz, 1x PTFE, 5,0 l/h
Hobqov Ii Axswanh Hefl
Kammerfilterpresse mit Kolbenmembranepumpe (Reinigung Zinkelektrolyt): RuW Filtertechnik RW470/15,
25x Plattengröße 470 x 470 x 55 mm, Außenmaß 230 x 100 x 110 cm, Filterfläche 7 m², V-Kammer 90 l,
Filtrationsdruck 15bar, Prüfdruck 700bar, Handbetrieb
Rückkühlsystem RKP 300: Kühlturm: Lister KD 12-28-3 (Wasser) 48 m³/h; Exhaustor: Walter 30kW, 3x
Pumpe: Calpeda ESCC2900, 4kW, Q max. 78 m³/h, H max. 24 m
2x Plattenwärmeüberträger (Ti-Platten): Funke FP16-29-2-EH-0-10bar V: 4,9 l; 2x Pumpe: Mefiag MSP 30-
CRS-Tl, 3kW, Q max. 34 m³/h, H max. 25 m

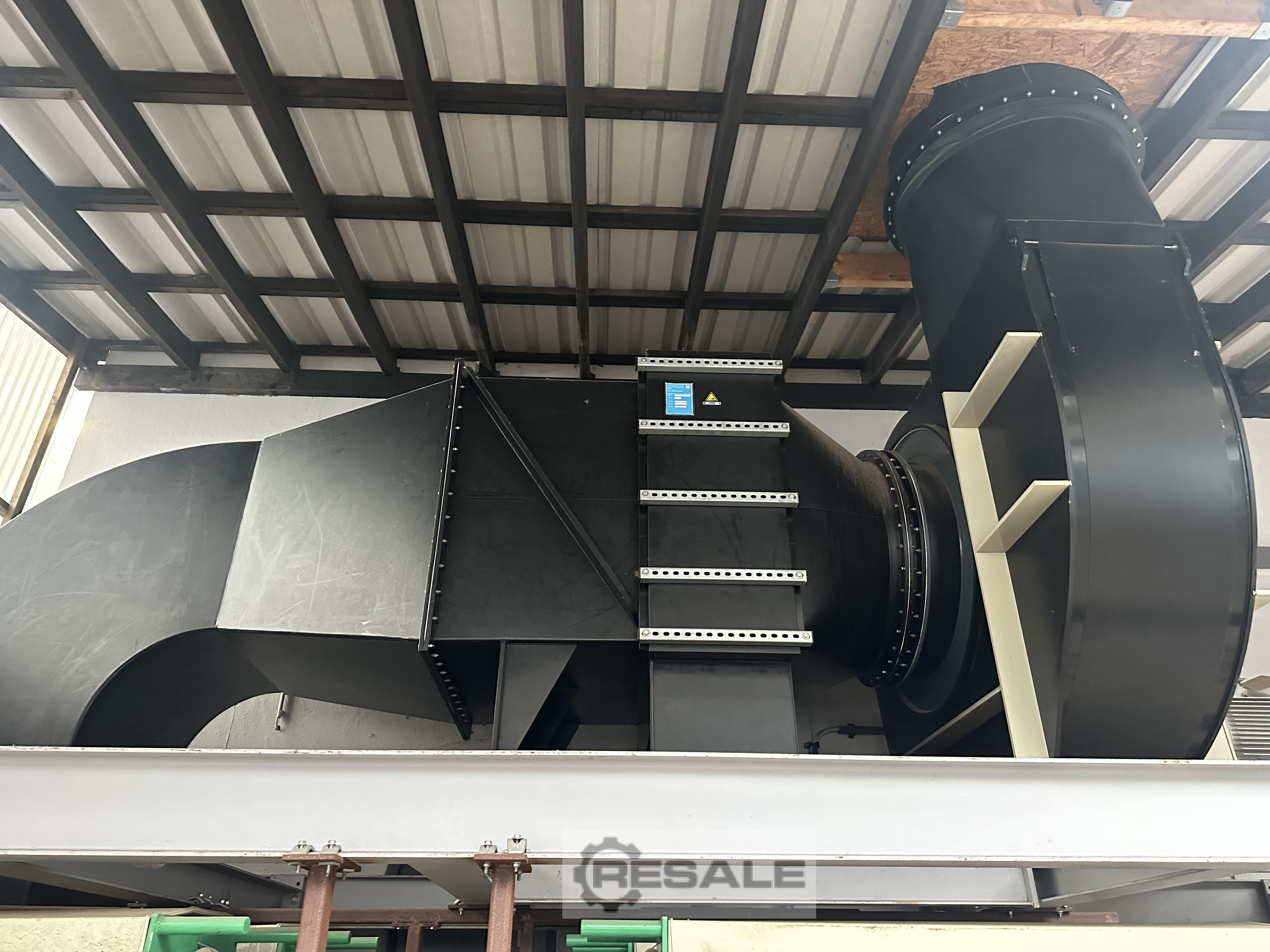

Exhaustor: Scheidt BM3-800 NW 900, 32.000 m³/h; Wäscher: PP Scheidt WHZ-900, 32.000 m³/h, Abscheide-
grad 99%
Beladeeinrichtung Hebe-Kippgerät: Schwarz NH-2000-Bodenplatz Tragkraft 2000kg
2x Nachbehandlung Behälter aus PE, rund, a 2,3 m³; Lagerregal Trommelaggregate 12 Plätze; Laufstege;
ca. 150 m² Bodentasse schwarz aus PE, Dicke 50 mm; Pumpensumpf PE, Ab- Zuwasserverrohrung;

60x10 mm a 2 m Länge (2 Stationen Abkoch-Entf wurde nachträglich auf Doppel E-Entf umgebaut, Anoden-
schienen fehlen hier noch)
