Fill 3D-Ultraschall Schneider
Hier bieten wir ihnen ein Fill 3D-Ultraschall Schneidsystem an.
Fill 3D-ULTRASCHALL SCHNEIDER
3D-ULTRASONIC CUTTER
Der 3D-Ultraschall Schneider von Fill ermöglicht einen dreidimensionalen Konturbeschnitt von faserverstärkten Kunststoffen mittels Ultraschall angeregten Schneidsystemen.
Ihre Vorteille:
Ergonomische Beschickung und Entladung
Einfache Erstellung von Beschnittprogrammen (NC-Steuerung)
Platzsparendes Anlagenkonzept (alternativ zum Roboter)
Hohe Wiederholgenauigkeit
Hohe Prozessstabilität
Einfacher und schneller Werkzeugwechsel
Mögliche Einbindung in eine Gesamtprozesskette
Das Prinzip:

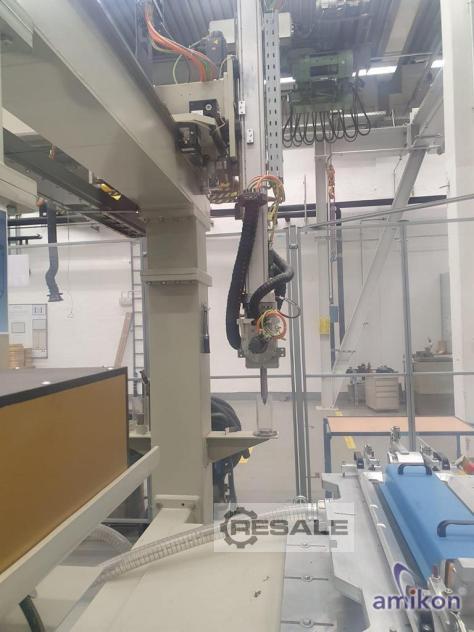

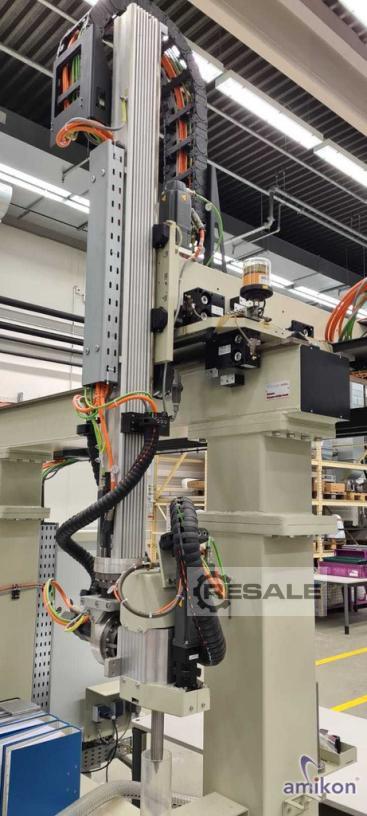

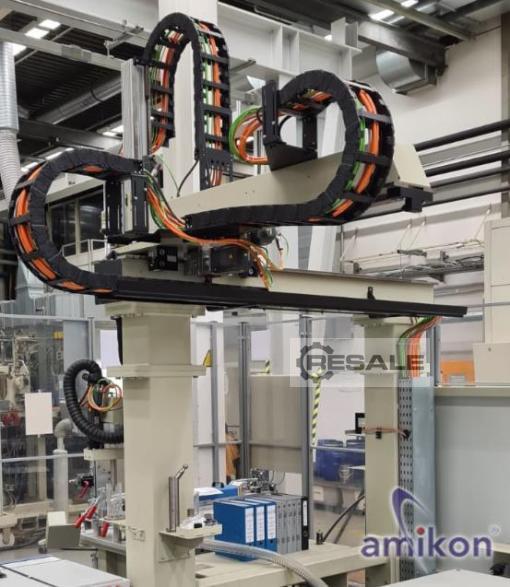

Das Linear-Achsportal ermöglicht eine präzise Führung des Ultraschallmessers bei geringem Platzbedarf und einfacher Kinematik.
Durch die Siemens CNC-Steuerung 840 D kann die Beschnittvorrichtung wie eine Werkzeugmaschine programmiert werden.
Werkzeugkorrekturen oder Bahnänderungen können einfach direkt an der Maschine durchgeführt werden.

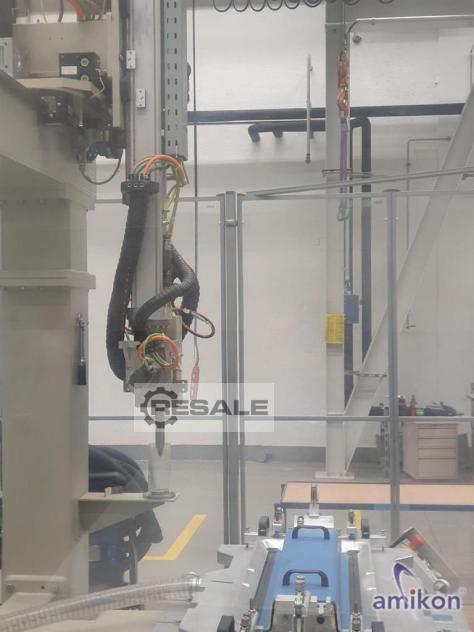

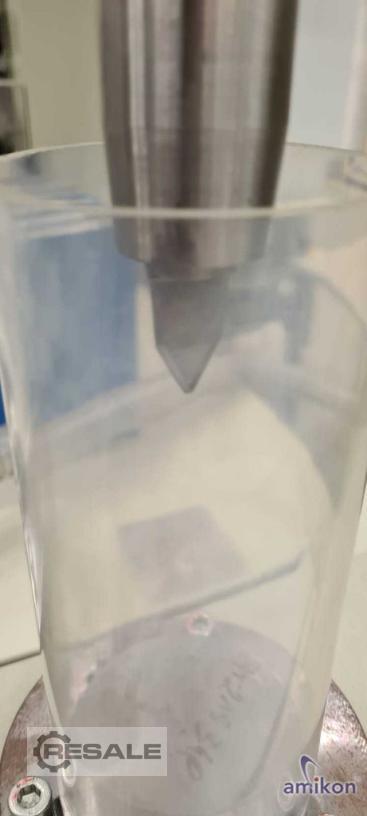

Standardmäßig ist die Maschine mit einer 20 kHz Ultraschall-Schneideeinheit ausgerüstet.

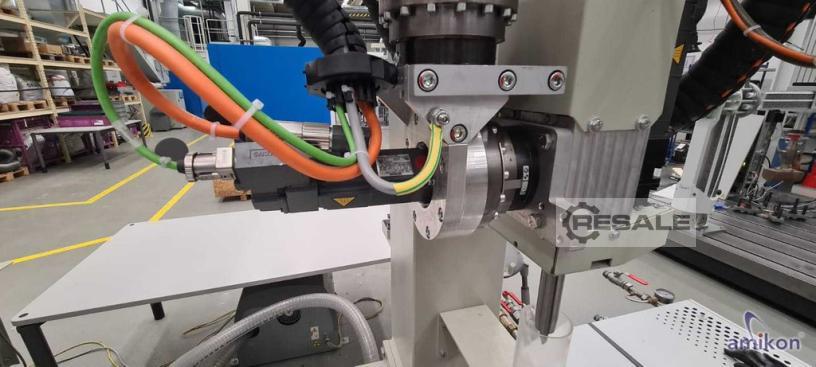

Sie kann jedoch auch mit alternativen Systemen bestückt werden. Das Messer ist mit einer separaten Drehachse ausgestattet,
um enge Radien schneiden und andere Achsbewegungen einsparen zu können (5 + 1 Achsen).
Technische Daten:
Maschinendaten
Bauteillänge max. 1.000 mm
Bauteilbreite max. 900 mm
Bauteilhöhe max. 400 mm
Bahnwiederholgenauigkeit +- 0,1 mm
Positioniergenauigkeit +- 0,2 mm
Traglast ca. 30 kg
E-Steuerung Siemens Sinumerik 840D sl
Technische Daten Gesamtanlage:
Fill 5-Achsgeführte CFK-Beschnittanlage Type: SM - 03
Elektrizität:
Netzspannung: 3 x 400 V AC
Netzfrequenz: 50 Hz
Nennstrom: 30 A
Vorsicherung: min. 50 A / max. 63 A
Steuerspannung: 24 V DC
Pneumatik:
Qualitätsklasse Druckluft:lt. ISO 8573-1:2010
Eingangsluft: 5/6/4
Systemdruck:mind. 6 bar
Versorgungsanschlüsse
Illustrationen in “Anschlussskizze” auf Seite3/7.
Lärm: Dauerschalldruckpegel: 80 dB(A)
Abmessungen: Länge: ca. 3 920 mm Breite: ca. 3 400 mm Höhe: ca. 3 500 mm
Gewicht: Gesamtgewicht: ca. 1 500 kg
Lackierung:
Grundgestell kieselgrau: RAL 7032
Queraufbauten kieselgrau:RAL 7032
Bewegliche Teile kieselgrau: RAL 7032
Schaltschränke lichtgrau:RAL 7035
Typ: Fill 5-Achsgeführte CFK-Beschnittanlage Type: SM - 03
Zustand: gebraucht / used

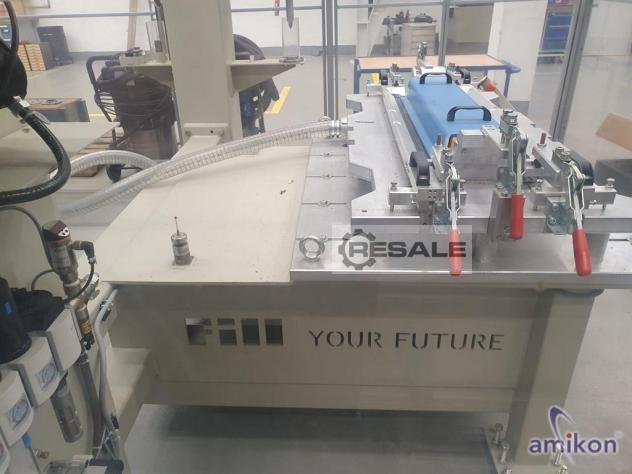

Lieferumfang: (Siehe Bild)
(Änderungen und Irrtümer in den technischen Daten, Angaben sind vorbehalten!)

Weitere Fragen können wir gerne am Telefon für Sie beantworten.
