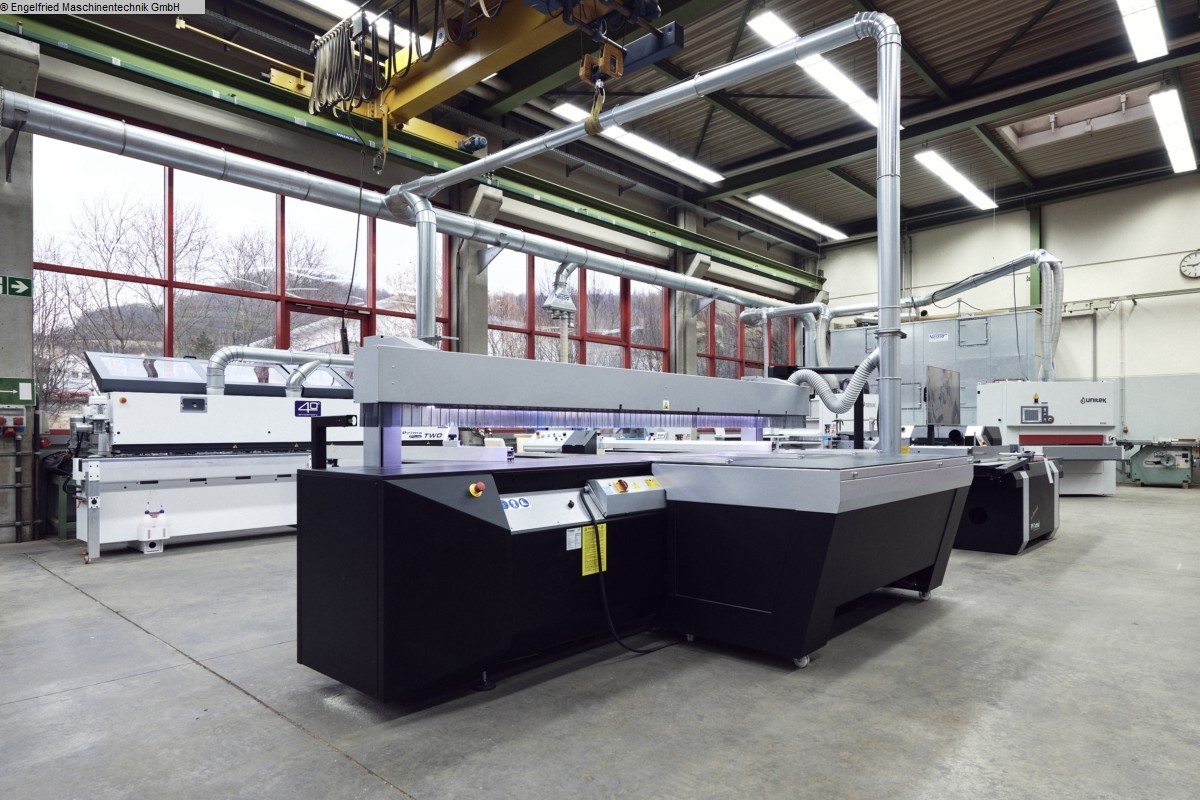

FIMAL Concept 350 Elite Druckbalkensäge

Motorleistung: 5 kW
Sägeblatt-Durchmesser: 300-350 mm
Vorschubgeschwindigekeit: 0-40 m/min
Gewicht: ca. 1.300 – 1.800 kg kg
Concept 350 Elite Partnership Edition Druckbalkensäge
Schnittlänge: 3.200 mm (weitere Schnittlängen auf Anfrage)
----------------------------------------------
vereint die Vorteile verschiedener Sägesysteme. Flexibel wie eine
Formatkreissäge, präzise und sicher wie eine Druckbalkensäge und ergonomisch
wie eine Längsschnittsäge
----------------------------------------------
Herstellerbeschreibung:

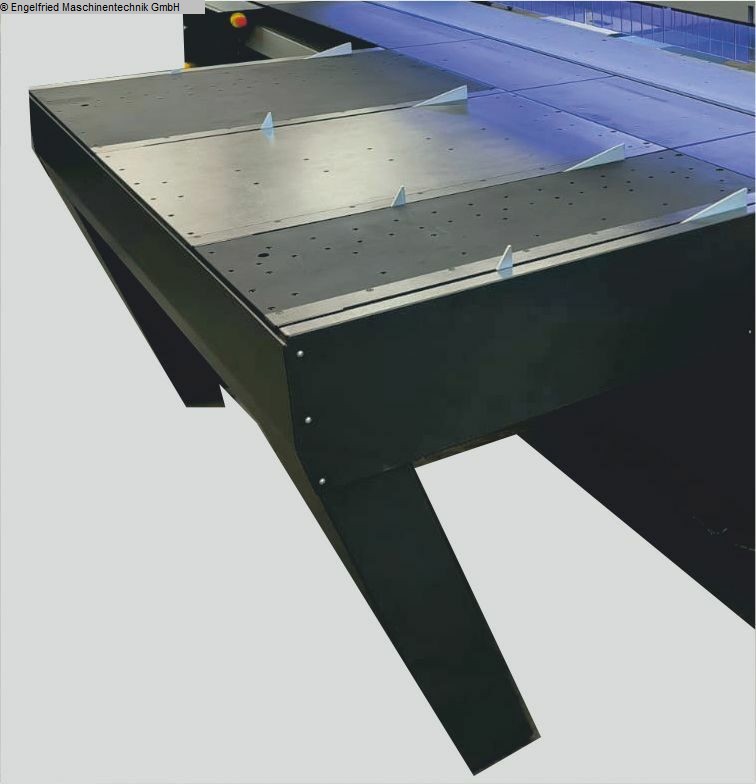

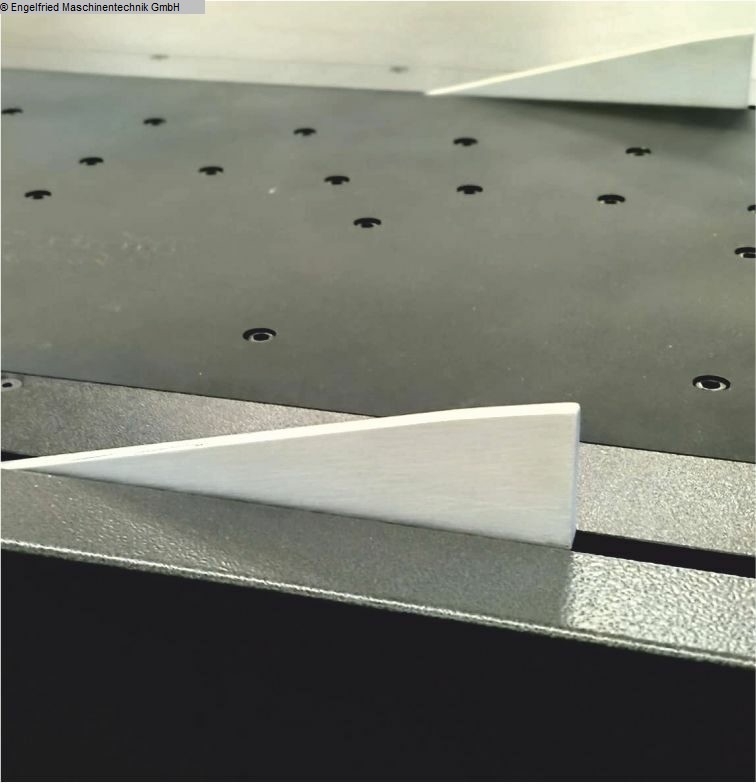

- Aluminium Maschinen- und Anbautische
- Bis 46° schwenkbares Sägeaggregat
- Druckbalken, einschl. LED Beleuchtung mit 3 verschiedenen Aktionsfarben:
WEISS: Maschinen in Ruhestellung
ROT: Druckbalken senkt sich oder Not-Aus-Funktion
BLAU: Sägeaggregat verfährt
- variabel einsetzbarer Auflagetisch 1.000 x 500 mm
- Vorritzsystem mittels Hauptsägeblatt im Gleichlauf
- Automatische Werkstücklängenerkennung für minimale Verfahrwege
- Fahrbares und höhenverstellbares Bedienpult, einschl.:
Sägeblattständer, Vorlagenhalter, Not-Aus-Taster, Start-Taster, Wahlschalter
Nuten/Ritzen-Sägen/Sägen, Drehschalter Vorschubgeschwindigkeit, Schalter für
Laser (Option) und USB Steckdose
Partnership Edition einschliesslich:
- Motorischer Breitenanschlag mit 4 Aluanschlägen, welche synchron verfahren.
Alle 4 Anschläge verfahren bis 1.300 mm. Der Tisch ist ca. 2.000 mm breit.

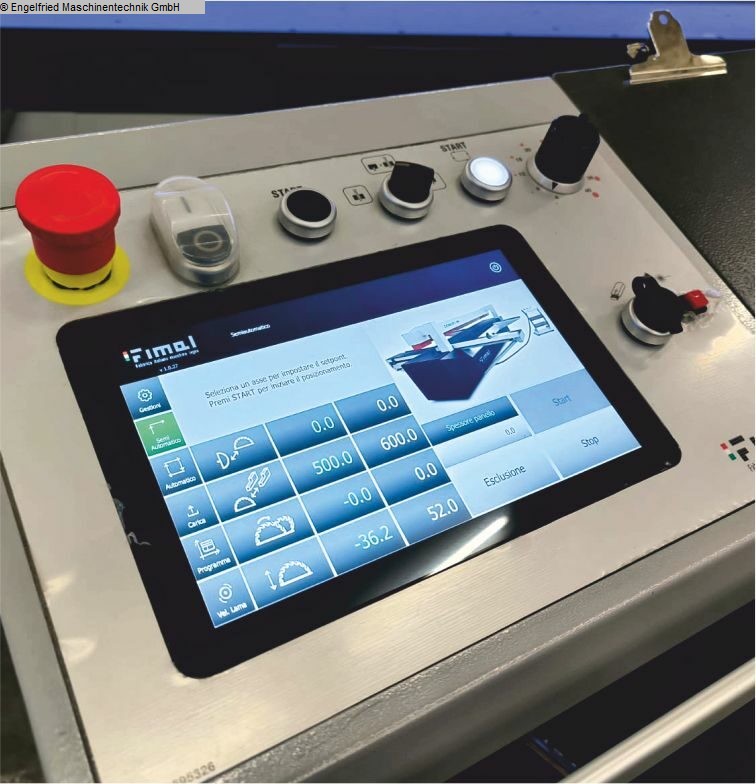

- Windows Bildschirmsteuerung (10‘‘ Touchscreen). Die grafische Oberfläche
bietet folgende Funktionen:
Werkzeugdatenbank, Winkelschnittverrechnung am Längenanschlag,
Schnittpläne können erstellt und gespeichert werden, Programme können auf
USB gespeichert, exportiert und importiert werden.
- Teleskopanschlag auf 3.400 mm ausziehbar einschl. 2 Digitalanzeigen
Technische Daten:
- Max. Sägeblattüberstand 350mm Sägeblatt: 100 mm bei 90° / 70 mm bei 45°
- Sägeblatt: Durchmesser 300 – 350 mm, Bohrung 30 mm
- Umdrehung Sägeblatt: 4.000 U/min.
- Motor: 5 kW (= 7,5 PS)
- Vorschubgeschwindigkeit: 0 – 40 m/min.
- Gesamtlänge: ca. 2.650 - 4.250 mm (Schnittlängenabhängig)
- Gewicht: von ca. 1.300 bis 1.800 kg (Schnittlängen- und Ausstattungsabhängig)
- Benötigter Luftdruck: 7 bar
- Absaugstutzen: 1 x 100 mm, 1 x 120 mm
----------------------------------------------
Preis der o.g. Maschine mit Ausstattungsvariante auf Anfrage!
----------------------------------------------
Modellvarianten:
- CONCEPT 350 Elite mit 2.600 mm Schnittlänge
- CONCEPT 350 Elite mit 3.200 mm Schnittlänge
- CONCEPT 350 Elite mit 3.800 mm Schnittlänge
- CONCEPT 350 Elite mit 4.200 mm Schnittlänge und länger auf Anfrage!
Allgemeine Optionen mit Mehrpreis:
- 47/17 Multistop 2.100 mm, der Motorischer Breitenanschlag verfährt bis
2.100 mm statt bis 1.300 mm
- FIMAL389 Schnitthöhe 150 mm mit starrem Sägeaggregat,
komplett einschl.:
programmierbare Sägeblatthöhenverstellung
Sägemotor mit stufenloser Drehzahlregelung 1.500 – 4.300 UpM
- 3410451 Schnittlinienlaser, grün
- 06/05+61/10 Sägemotor mit 7,5 kW (10 PS) einschl. automatischen
Stern-Dreieck Anlauf
- 41/04 programmierbare Sägeblatthöhenverstellung, einschl. Höhenkorrektur
beim Schwenken des Sägeaggregates
- 3380132 Gehrungsanschlag +/- 50° schwenkbar mit Längenausgleich, einschl.
Teleskopanschlag mit Klappanschlag
- 3380135 Gehrungsanschlag +/- 50° schwenkbar mit Längenausgleich, einschl. 2
Digitalanzeigen: 1 Digitalanzeige für Klappanschlag, 1 Digitalanzeige für
den Anschlag am Teleskopauszug
- 3380136 Gehrungsanschlag +/- 50° schwenkbar mit Längenausgleich, einschl. 3
Digitalanzeigen: 1 Digitalanzeige für Klappanschlag, 1 Digitalanzeige für
den Anschlag am Teleskopauszug, 1 Digitalanzeige für die Gehrungsanzeige
- 3350144 zusätzlicher Auflagetisch 1.000 x 500 mm, einhängbar
- 3515013 Hilfsanschlag für lange schmale Werkstücke, einstellbar über Skala
(Auflagetisch 3380144 erforderlich)
- 3515014 Hilfsanschlag für lange schmale Werkstücke, einstellbar über
Digitalanzeige (Auflagetisch 3380144 erforderlich)
- 85/04 Sägemotor mit stufenloser Drehzahlregelung von 1.500 bis 5.000 U/min.
- 26/12 Prolock Schnellwechselsystem für Sägeblatt
- 75/02 Teleskopanschlag auf 2.500 mm statt auf 3.400 mm ausziehbar
- FIMAL017 Plattenschwenkwagen, komplett einschl. 4 Lenkrollen
(2 Stück feststellbar)
12 All-Seiten-Rollen und einem klappbaren Auflageblech
- 8762507 ARDIS-Optimierungssoftware Typ FIMAL A, beschränkt auf 1
Plattenformat, 45 Werkstückgrößen, bei maximal 135 Teilen (größere
Versionen und Etikettendrucker auf Anfrage), einschl. Kurzeinweisung
- GERO0006 Spezialsägeblatt für kunststoffbeschichtetes Plattenmaterial mit 4mm
Schnittbreite für hohe Vorschubgeschwindigkeiten. 300 x 4,0/3,2 x 30 mm,
Z = 100
- FIMAL018 Frachtkosten: Anlieferung per LKW. Abladung und Quertransport zum
Aufstellungsort erfolgt kundenseitig. Einschließlich Aufstellung und
Einweisung durch Techniker.
-------------------------------------------------
Preise der o.g. Optionen auf Anfrage!
-------------------------------------------------
Bilder zeigen gleiches Modell. Originalbilder noch nicht verfügbar.
Preise zzgl. Verpackung und Versand
Preise zzgl. gesetzlicher MwSt
-------------------------------------------------
(Technische Angaben laut Hersteller - ohne Gewähr!)
