FORNI INDUSTRIALI FIBEX COMBI 6GX-10.130-7110.2E Lötofen

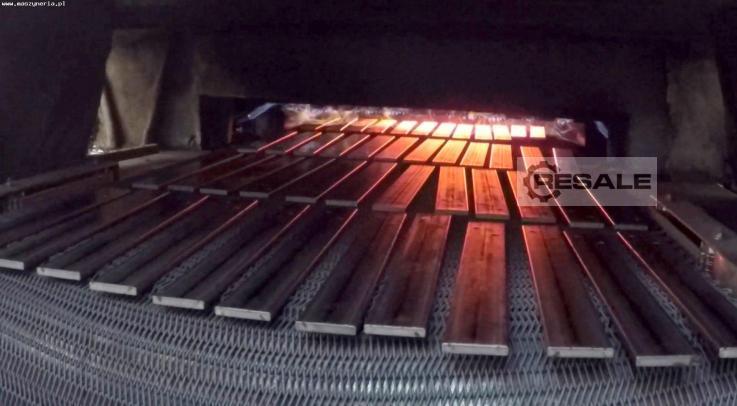

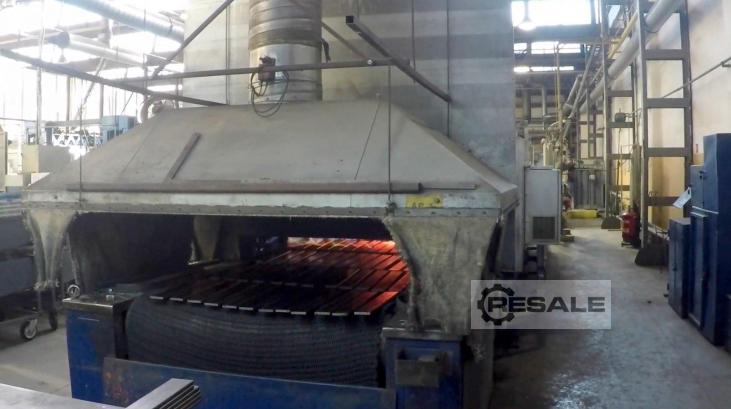

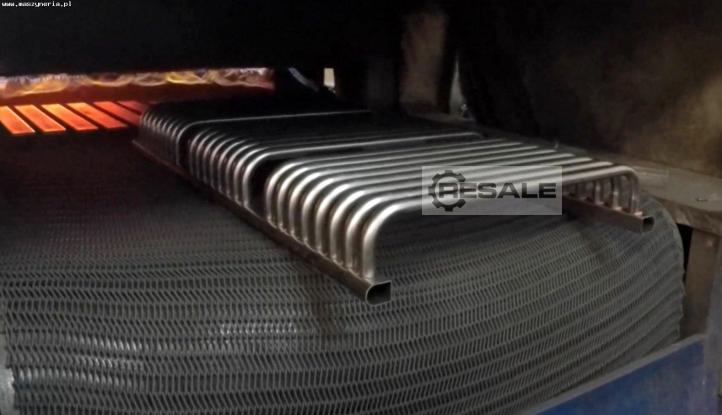

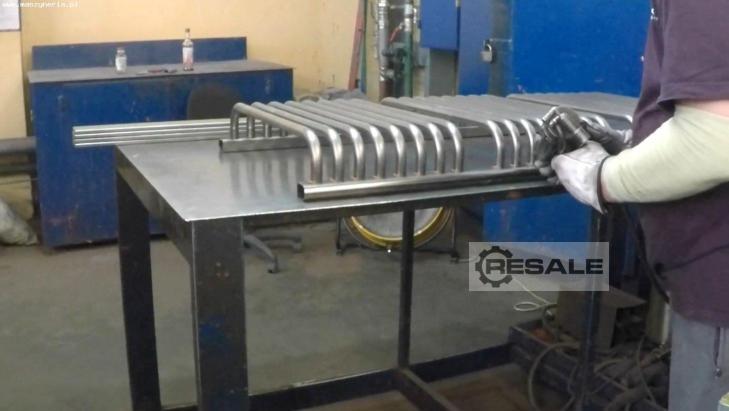

Der Lötofen FORNI INDUSTRIALI FIBEX COMBI 6GX-10.130-7110.2E.270 wurde 2007 von der italienischen Firma Forni Industriali Heat Treating Plants gebaut. Der Ofen dient zum Löten von Stahlelementen mit Lotpaste bei Temperaturen bis zu 1120 Grad Celsius. Am Ein- und Ausgang des Ofens sind zwei Gasbrennerpaare (sogenannte Sicherheitspiloten) installiert, um das Entweichen der Schutzatmosphäre außerhalb des Ofens zu verhindern. Elektrische Heizungen, die von Thyristor-Temperaturreglern betrieben werden, sind für die richtige Temperatur im Ofen verantwortlich. Der Bandofen hat eine Bandgeschwindigkeitseinstellung im Bereich von 0 bis 500 mm / min, und die Arbeitslänge der Lötzone beträgt 7100 mm. Der Ofen zum Löten von Stahlelementen wurde 2021 modernisiert - die Wärmedämmung und das Kühlmodul für die Abschnitte 1 und 2 wurden ersetzt. Die Kosten für die Modernisierung betrugen 70.000 Euro.

Technische Daten des FIBEX COMBI 6GX-10.130-7110.2E.270 Bandofens
- maximale Betriebstemperatur in der Lötzone: 1120 Grad C
- Arbeitslänge innerhalb der Lötzone: 7100 mm
- Länge des Kühlwassermantels: 14.000 mm
- Ladetischlänge: 2000 mm
- Länge des Entladetisches: 1700 mm
- Erdgasversorgung mit Druck: 20 - 400 mbar

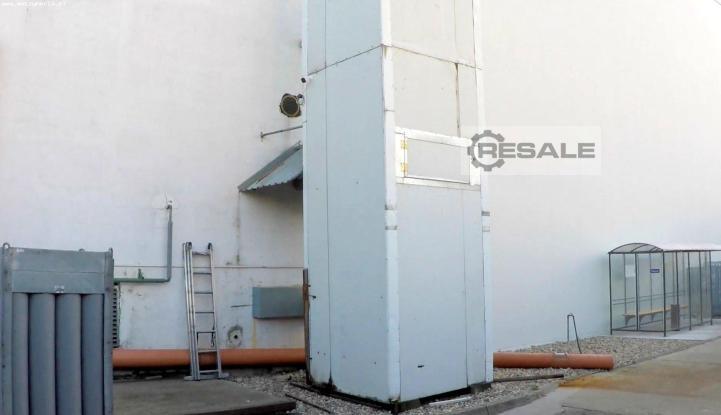

- Stickstoffzufuhr bei einem Druck von 50-200 mbar

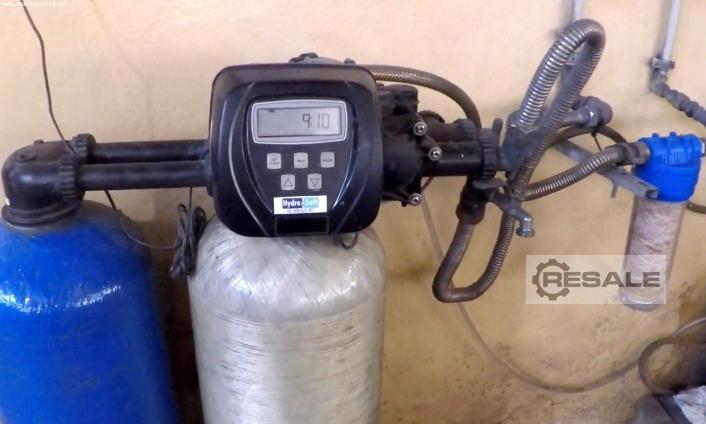

- Kühlwasserzufuhrdruck: 0,8-1 bar
- Drehzahlregelung des Förderbandes im Bereich: 0-500 mm/min
- Heizleistungsbedarf in der Lötzone: 270 kW
- Leistungsbedarf für Motoren und Steuergeräte: 8 kW

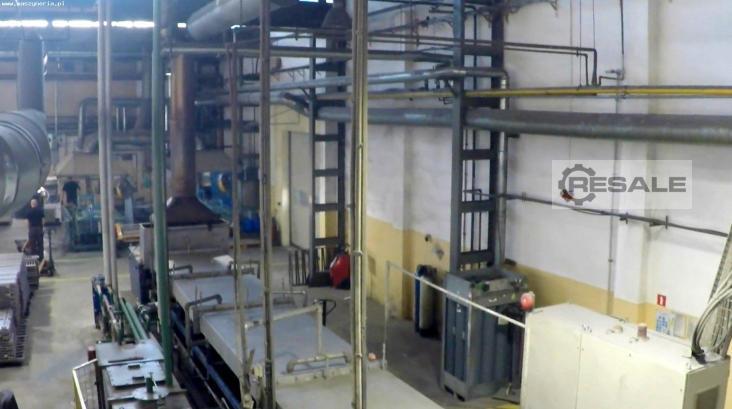

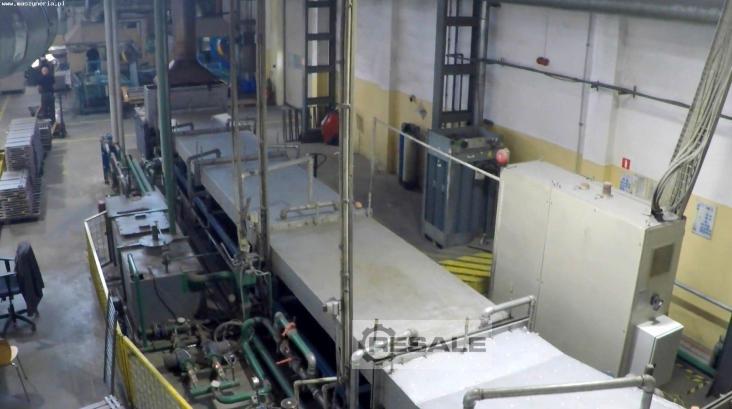

- Gesamtlänge der Lötmaschine: 28.000 mm
