Profilieranlage FRAMECAD F300i wurde 2009 in Neuseeland von Framecad
Solutions Ltd. gebaut. Diese hochmoderne und kompakte Produktionslinie
ist die perfekte Wahl für die effiziente Herstellung von leichten
Stahlkonstruktionen. Denn die FRAMECAD F300i ermöglicht die präzise
Umformung von C- und U-Profilen verschiedener Abmessungen
(standardmäßig 89 mm), die u.a. in Trennwänden und Badmodulen zum
Einsatz kommen.
Der Bearbeitungsprozess ist vollautomatisch. Das Band mit einer
maximalen Dicke von 1,2 mm wird mit einem speziellen Formrollensystem
vom Coil zum Arbeitsbereich abgewickelt. Jedes Profil wird präzise
geformt, geschnitten, gestanzt und markiert, so dass es für die
direkte Montage mit Schrauben bereit ist.

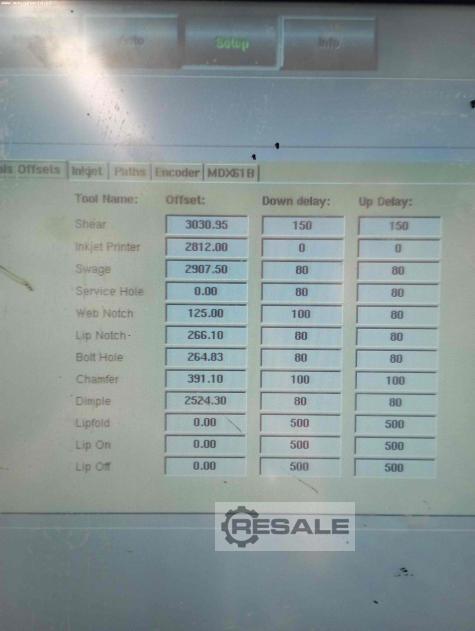

Die Rollformanlage FRAMECAD F300i wird über ein Touchpanel mit einer
intuitiven Schnittstelle gesteuert. Die vollständige Integration der
fortschrittlichen Konstruktionssoftware in die Steuerung macht sie zu
einem der intelligentesten Bausysteme auf dem Markt. Die FRAMECAD
Factory Software ist vollständig netzwerkfähig, was eine
Ferndiagnose der Maschine ermöglicht und die Produktivität
maximiert.
Die Walzprofilieranlage FRAMECAD F300i verwendet die
FrameMaster-Fertigungsausrüstung, die die Bearbeitungsmöglichkeiten
der Maschine erweitert. Sie bietet die folgenden Vorteile:
1. vorgestanzte Befestigungslöcher – gewährleistet eine schnelle,
einfache und genaue Montage bei gleichzeitiger Minimierung der
Arbeitskosten
2. Befestigungslöcher mit Vertiefungen – gewährleistet, dass die
Schrauben bündig mit der Oberfläche der Bolzen abschließen, und die
Vertiefungen tragen dazu bei, dass keine Montagetische benötigt
werden
3. gestauchte Enden – gewährleistet, dass die Bolzen genau in der
Schiene sitzen und die volle Lastübertragung in mehrstöckigen
Gebäuden und modularen Strukturen erreicht wird, um Stärke und
Zuverlässigkeit zu gewährleisten
4. gekerbte Lippen – sorgt dafür, dass die Bolzen leicht in die
Schiene eingepasst werden können
5. gestanzte Steglöcher – stellen sicher, dass die Bolzen durch die
horizontale Blockierung passen
6. gestanzte Service-Löcher – ermöglichen die Vorbereitung für
die Installation von elektrischen und sanitären Anlagen
7. Bolzenlöcher gestanzt – gewährleistet eine schnelle
Installation von Befestigungsbolzen
8. Endabschrägung – sorgt für eine schnellere Montage und höhere
Qualität der Binder und Balken
Technische Daten der Profiliermaschine FRAMECAD F300i
- Steuerung auf Basis eines Linux-Betriebssystems
- Software: FRAMECAD Factory
- Profiltyp: C, U
- Profilgröße: 63-152 mm
- Anzahl der Rollen: 11
- Anzahl der Werkzeugstempel: 6
- maximale Banddicke: 1,2 mm
- minimale Banddicke: 0,55 mm
- Arbeitsgeschwindigkeit: bis zu 1750 m/h
- typische Produktionsleistung (je nach Produktionsart): 300-700
m/h
- Genauigkeit der Teilelänge und des Lochstanzens: ± 0,5 mm
- Abwickelhaspel
- Kapazität der Abwickelhaspel: 3000 kg
- Maximaler Durchmesser des Coils auf der Abwickelhaspel: 1500 mm
- Leistung des Hauptantriebs: 5,5 kW
- Leistung der Hydraulikanlage: 3 kW
- Fassungsvermögen des Hydrauliköltanks: 60 l
- Umgebungstemperatur: 10-28°C
- Stromversorgung: 3x 380-480 V
- Abmessungen (L x B x H): 3430 x 800 x 1270 mm
- Gewicht der Maschine FRAMECAD FrameMaster F300i: ca. 1500 kg
(Die angegebenen technischen Parameter wurden der Website des
Maschinenherstellers entnommen. Ihre Genauigkeit kann nicht garantiert
werden und sie können daher leicht von der Realität abweichen.)
