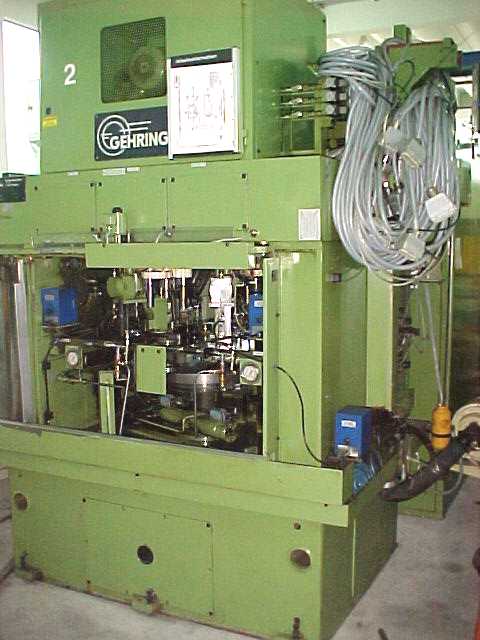

GEHRING M 3 - 40 - 12 Honmaschine - Innen - Vertikal

Hondurchmesser: 12 mm
Hub: 40 mm
Ausladung: mm
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 5 t
Raumbedarf ca.: m
G E H R I N G
3 - spindlige vertikale Portal-Honmaschine
Type M 3 - 40 - 12
Baujahr 1986
______________________________________________________
Hon-Æ normal/maximal 2,5 - 12 / 40 mm
max. Hontiefe ca. 4-40 mm
max. Spindelhub 40 mm
Einbauhöhe Tisch zu Spindel unten/oben 300 mm
Tischgröße / Æ 750 mm
Tischhöhe über Boden 1.100 mm
Spindeldrehzahlen jew. stfl. regelbar 800 -4.000 U/Min
Hubgeschwindigkeit stfl. regelbar 380 DH/Min

Spindelantrieb 3 x 1 kW
Gesamtantrieb 15 kW - 380 V - 50 Hz
Gewicht 5.000 kg
Zubehör / Sonderausstattung
· Maschine ist ausgerüstet für das Präzisionshonen eines KFZ-Ventilkörper ca. Æ12 x 40 mm hoch,
mit einem Sackloch von ca. Æ8 mm x 20 mm, bestehend aus:
· BOSCH SPS-Steuerung für programmierbaren Arbeitsablauf u. CylindromaticS-Control.
· 8 Stationen - Rundtakttisch, Type DH 750-45, ca. Æ 750 mm
· Bin laden der Werkstücke über eine Rutsche, noch außerhalb des Tischbereiches befindet
sich eine Entgratstation, Vormessstation und eine Teilewendestation
· Vorhonen mit anschließender Meßstation
· Zwischenhonen mit anschließender Meßstation
· Fertighonen mit anschließender Meßstation
· Werkstückentladung und Sortierung für Gut- und Schlechtteile
· MAZ - 8-42 Mechanische automatische Zustellköpfe für Honahlen-Aufweitung
· Die 3 Messstationen arbeiten mittels einem Luftmessdorn, der in die Bohrung einfährt
und ggfls. Korrekturwerte an die Feinzustellung der Spindel weitergibt.
· komplette Kühlölanlage mit Bandfilter, separater Schaltschrank, sep. Hydraulik,etc.
