GERDA HYDOMAT PAWN 100 Automatische Presse

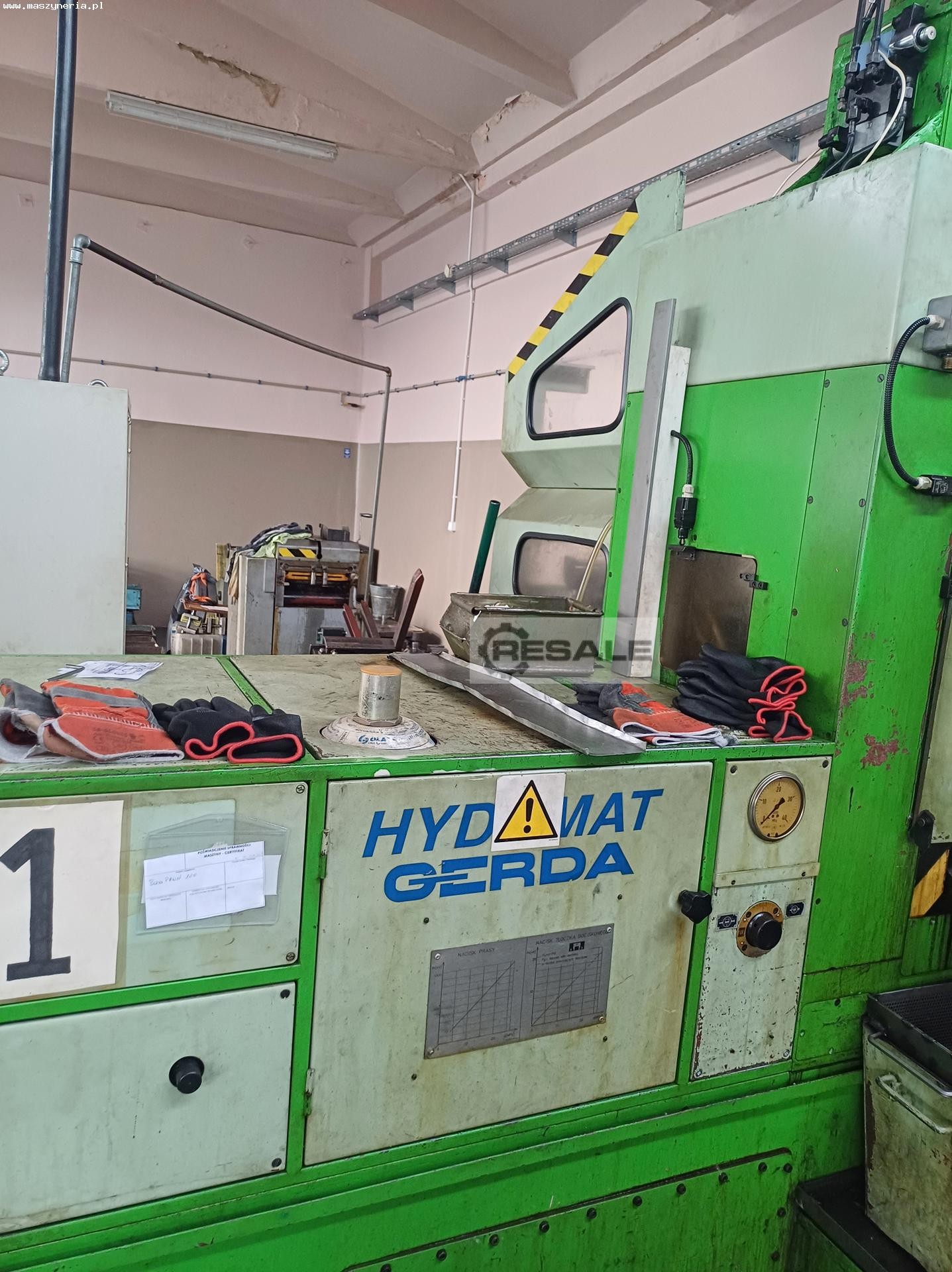

Automatische Presse GERDA HYDOMAT PAWN 100 wurde im Jahr 2001 von GERDA HYDOMAT S.A. in Polen gebaut. Die Maschine mit einer hohen Presskraft von 100 Tonnen ist für die Massenproduktion von Präzisionsstahlteilen bestimmt. Alle Bearbeitungsvorgänge, d. h. das präzise Stanzen und Gewindeschneiden der Werkstücke, werden vollautomatisch durchgeführt. Der Blechzuführer führt das Material präzise in den Arbeitsraum ein, wo sich der Schieber und der zuverlässige Gewindeschneidkopf befinden. Die aus hochwertigsten Rohstoffen gefertigte Konstruktion sorgt für höchste Stabilität auch bei intensivsten Herausforderungen. Die hydraulische Presse GERDA HYDOMAT wiegt 5200 kg.

Technische Daten der Presse GERDA HYDOMAT PAWN 100
- Presskraft: 100 t (1000 kN)
- Abmessungen des Arbeitstisches (L x B): 700 x 320 mm
- Höhe der Arbeitsfläche: 250 mm
- Schieberhub: 0-70 mm
- Anzahl der Schieberhübe: 10-40/min
- Anzahl der Pressstempel in der oberen Platte: 10 Stk.
- Nenndruck des Pressstempels: 2,8-14,8 kN
- Hub des Pressstempels: 35 mm
- Gewindeschneidkopf
Bereich der Gewindelöcher: M2-M8
Anzahl der gleichzeitigen Gewindelöcher (M2-M6): 9 Stk.
Anzahl der gleichzeitigen Gewindelöcher (M7-M8): 6 Stk.
Drehzahl der Gewindeschneidkopfspindel: 224-1400 U/min
Hub der Gewindeschneidkopfspindel: 0-20 mm
Antriebsleistung des Gewindeschneidkopfes: 4 kW
zulässiges Drehmoment der Gewindeschneidkopfspindel: 14 Nm
- Blechzuführung: PHN 160/2000
- Tankinhalt: 630 l
- Ölkühlsystem: Wasser
- Pumpenleistung im Filtrations- und Kühlkreislauf: 75 dm3/min
- Kühlwasserbedarf: 6-8 dm3/min
- maximaler Steuerdruck: 4 MPa
- Motorleistung im Steuerkreislauf: 4 kW
- Motordrehzahl im Steuerkreislauf: 1430 U/min
- Pumpenleistung im Steuerkreislauf: 47 dm3/min
- maximaler Arbeitsdruck: 28 MPa
- Motorleistung im Arbeitskreislauf: 22 kW
- Motordrehzahl im Arbeitskreislauf: 1430 U/min
- Pumpenleistung im Arbeitskreislauf: 63 dm3/min
- installierte Leistung: 32 kW
- Stromversorgung: 3x 380 V; 50 Hz
- Abmessungen (L x B x H): 3095 x 2640 x 2080 mm
- Gewicht der Maschine GERDA HYDOMAT PAWN 100: 5200 kg
