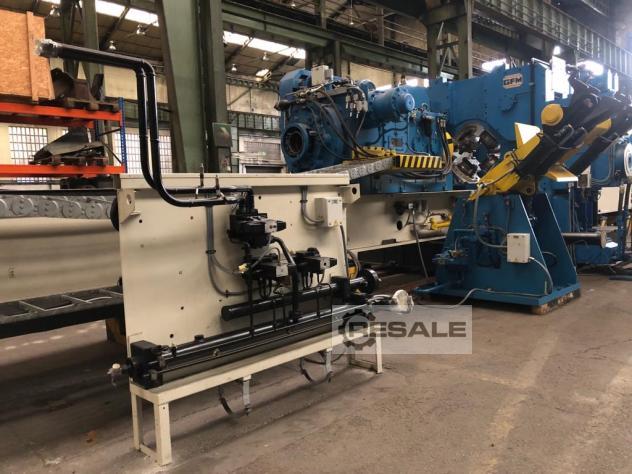

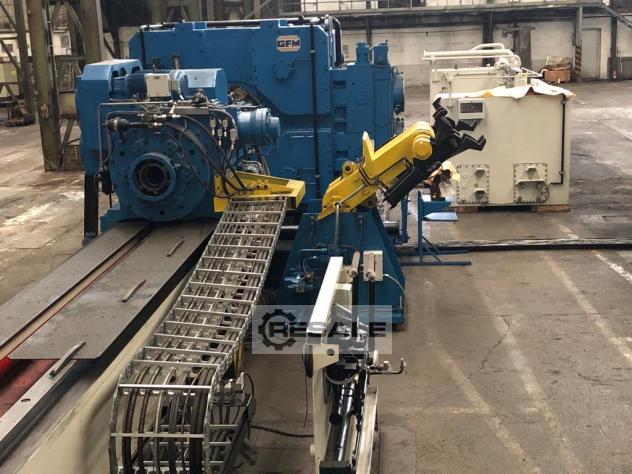

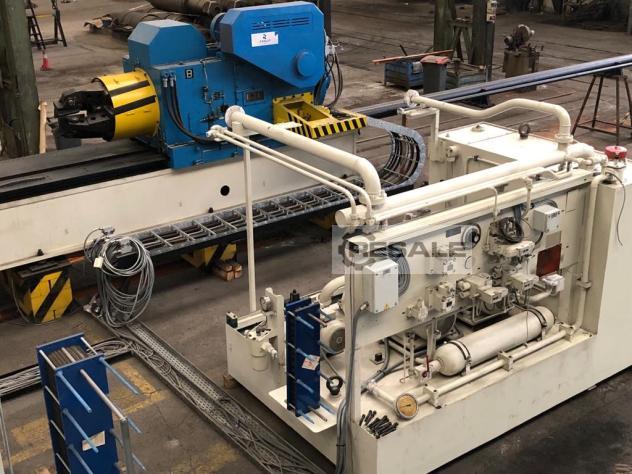

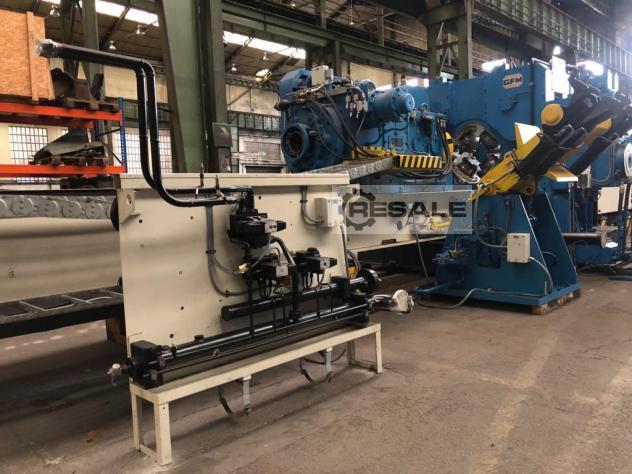

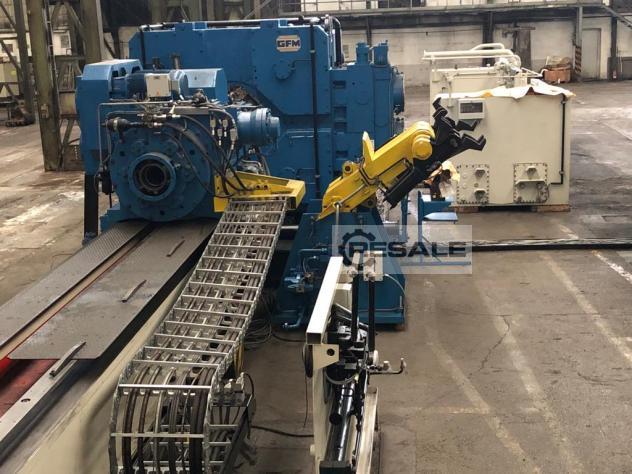

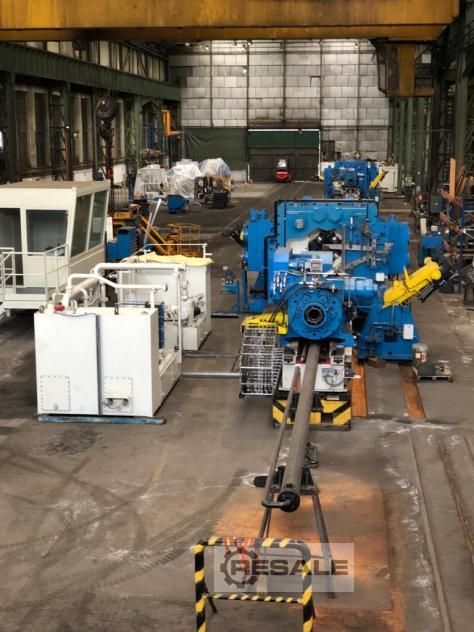

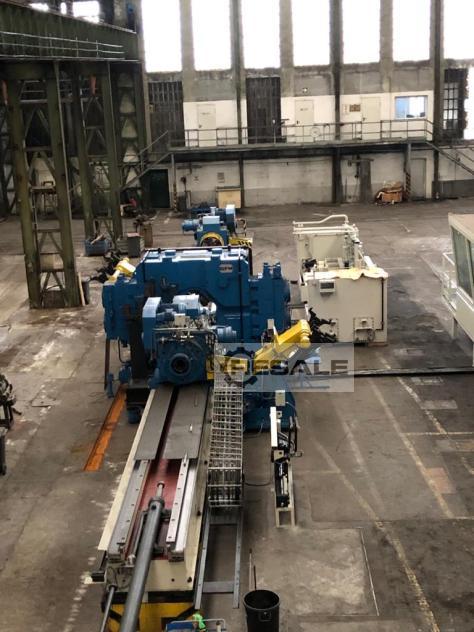

GFM SXL-16 CNC-Radialschmieden

CNC Radialschmiedemaschine GFM mod. SXL-16

Bauwerft: GFM (Österreich)
Baujahr: 1974 / 2022
Maschinennummer: 1293

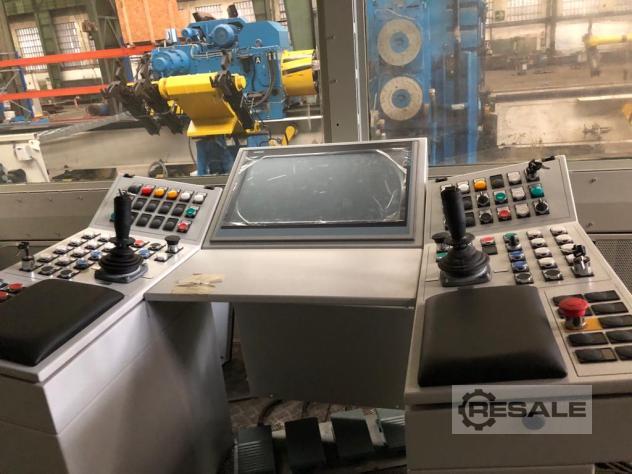

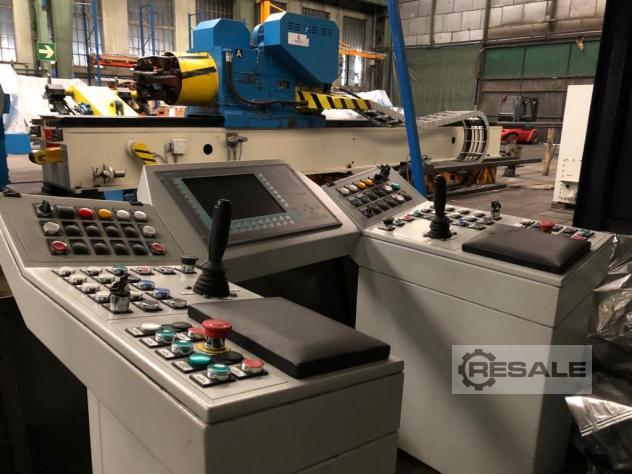

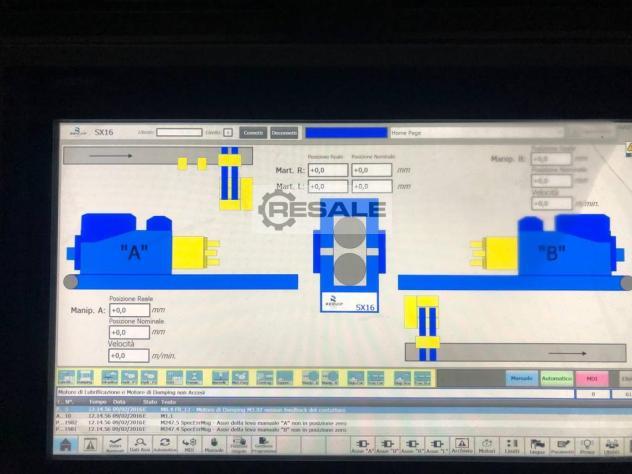

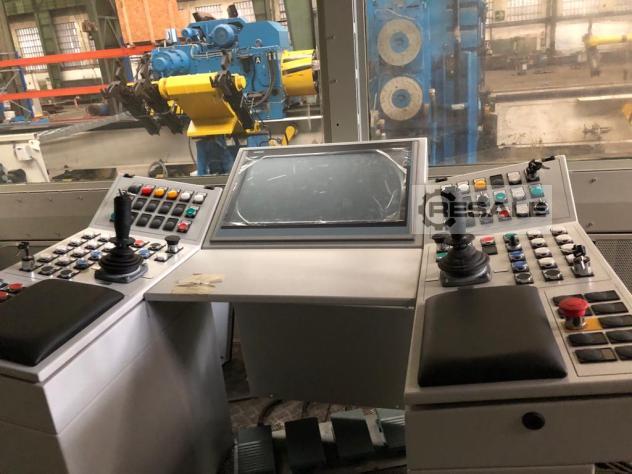

SPS: Siemens S7 - Technologie V4.2 mit CNC Bosch Rexroth XM

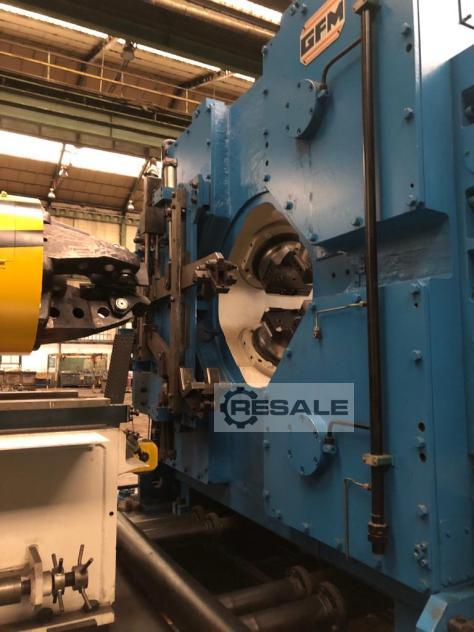

Anzahl der Hämmer: 4
Schmiedekraft: 800 Tonnen (200 t pro Hammer)
Hübe pro Minute: 580
Hammerlänge: 320 mm
Maximaler Hammereinstellumfang
- berechnet nach Durchmesser: 100 mm
Maximaler Schmiededurchmesser in Bezug auf:
- Baustahl: Kreisquerschnitt – Ø 160 mm
quadratischer Querschnitt – 130 mm
- hochlegierter Stahl: Kreisquerschnitt – Ø 120 mm
quadratischer Querschnitt – 100 mm
Extremes Viereck: 12 x 120 mm
Maximale Schmiedelänge: 6000 mm
Min. und Max. Durchmesser
Montage im Manipulator: 30 - 160 mm

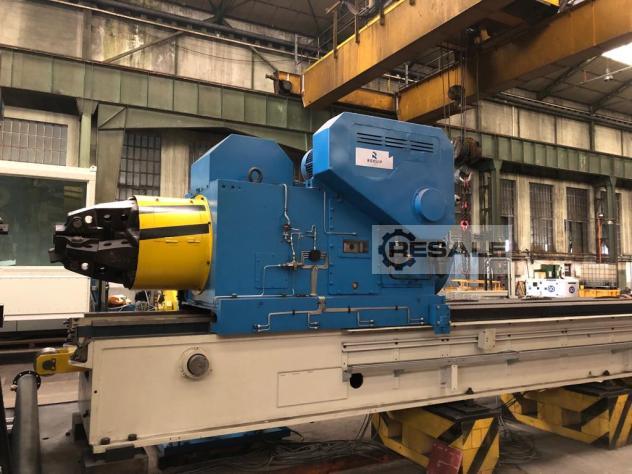

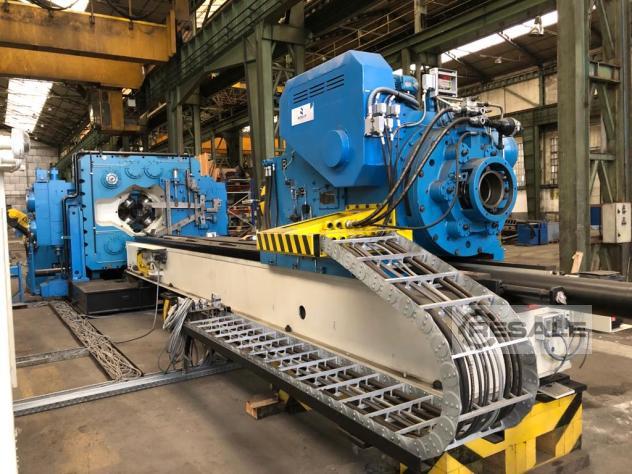

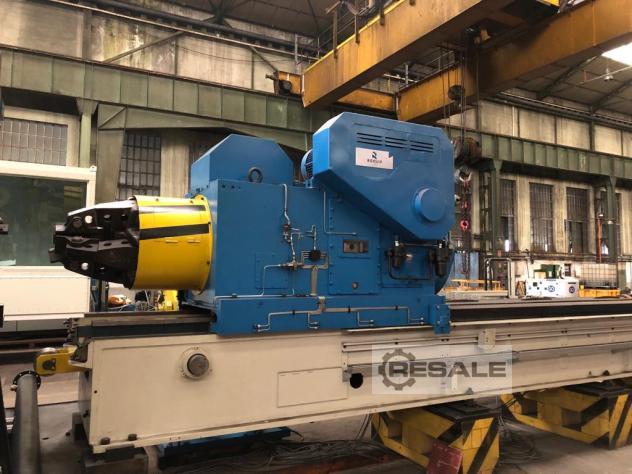

Vorschub Manipulator A: 6800 mm
Vorschub Manipulator B: 7200 mm
Durchgang durch Manipulator: Ø 130 mm
Manipulatorengeschwindigkeit im Schnelllauf: 400 mm/s
Vorschubgeschwindigkeit von Manipulatoren
(stufenlose Einstellung): 10 ÷ 115 mm/s
Kühlwasserdruck: 3 ÷ 5 bar
Temperatur des Zulaufwassers: max. 30°C
Kühlwasserverbrauch: 34m3/h
Rohrdurchmesser für Kühlwasser: 2"
Druckluftdruck: min. 5 bar
Rohrdurchmesser für Druckluft: Ø20 mm
Druckluftverbrauch: 1,5 Nm3/h
Stromversorgung (Nennleistung): 350 kW
Motorspannung: 500 V
Steuerspannung 220 V
Leistung Hauptmotor: 200 kW
Leistung der Pumpenmotoren: 185 kW
Leistung der Manipulatorenmotoren: 2 x 22 kW

Abmessungen der Maschine

Achshöhe des Schmiedestücks über dem Hallenniveau: 750 mm
Maximale Maschinenhöhe über dem Hallenniveau: 2.050 mm
Maximale Maschinenlänge auf Hallenebene: 33.740 mm
Fundamentlänge: 34.200 mm
Maximale Maschinenbreite auf Hallenebene ohne
Lademittel: 4350mm
Fundamentbreite: 15.600mm
Nettogewicht der Maschine: 124.490 kg
