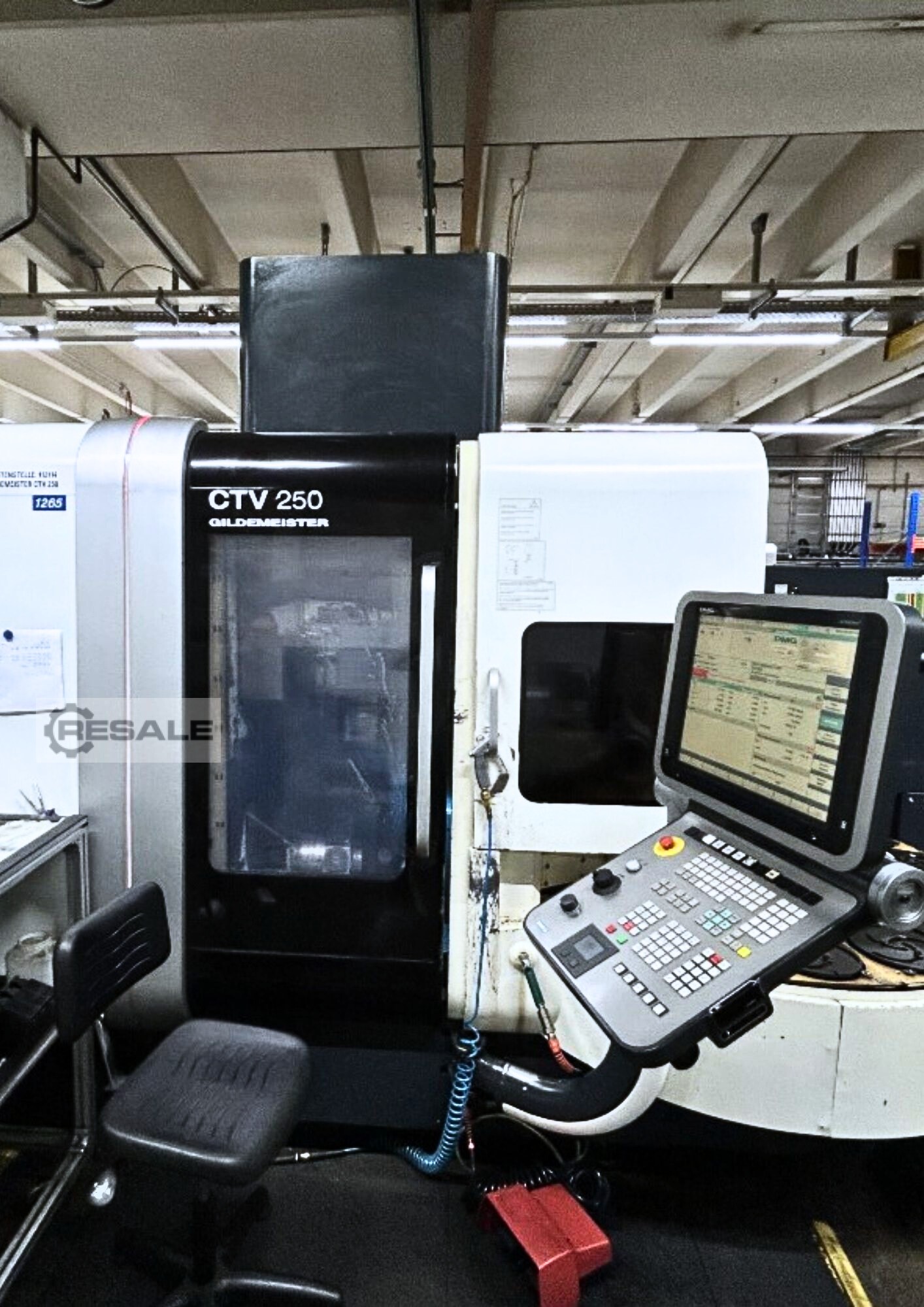

GILDEMEISTER CTV 250 Senkrechtdrehmaschinen

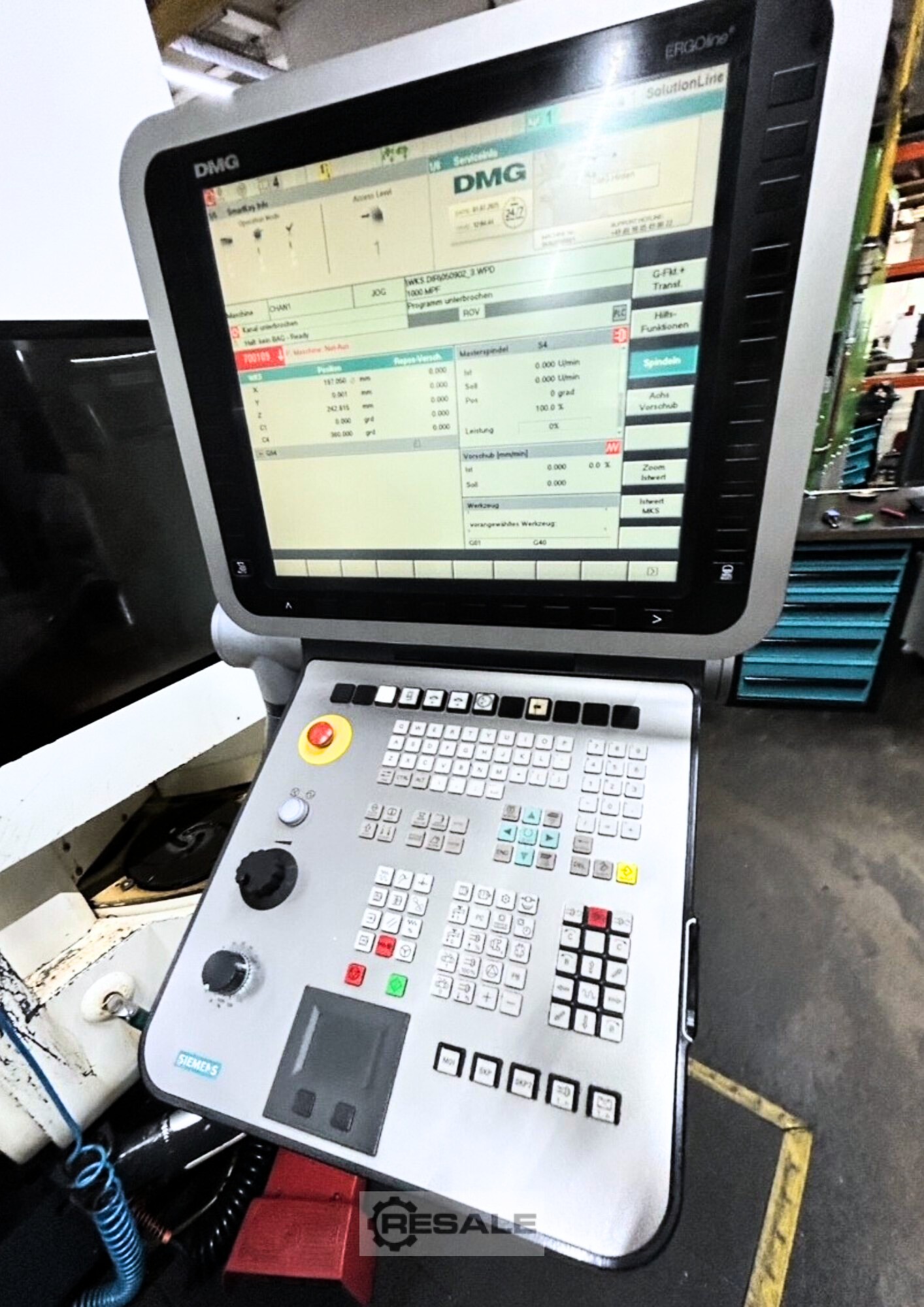

CNC-Steuerung: SIEMENS SINUMERIK 840D-ERGOLINE
Fassungsvermögen
Verfahrweg der X-Achse mm: 725
Verfahrweg der Y-Achse mm: ± 50
Verfahrweg der Z-Achse mm: 300
Drehlänge mm: 160
Max. Drehdurchmesser mm: ø: 250
Umlaufdurchmesser über Bett mm: ø: 320
Werkzeugmagazin
Plätze in den Magazinen: 16
Werkzeugaufnahme: VDI-30
Werkzeuglänge max. mm: 390
Werkzeugdurchmesser max. mm: 140
Unterer Turm
Anzahl der Werkzeugplätze St .: 12
Drehzahlbetriebene Werkzeuge Drehzahl: 4.000
Antrieb angetriebene Werkzeuge kW: 11,7
Fräsfunktion: Ja
Hauptspindel
Drehzahl Spindeldrehzahl: 5.000
Antriebsleistung Spindel kW: 11,7 (40% ED)
Maximales Drehmoment Nm: 280 / 360 (100% / 40% ED)
Kühlmittel-System
Tankinhalt Liter: 980 L
Hochdruck bar: 8 / 20
Ausrüstung
Späneförderer
CE-Konformität
Kühlmittelpistole
Wind-/Kühlmittelumschaltung
Innere Kühlmittelzufuhr

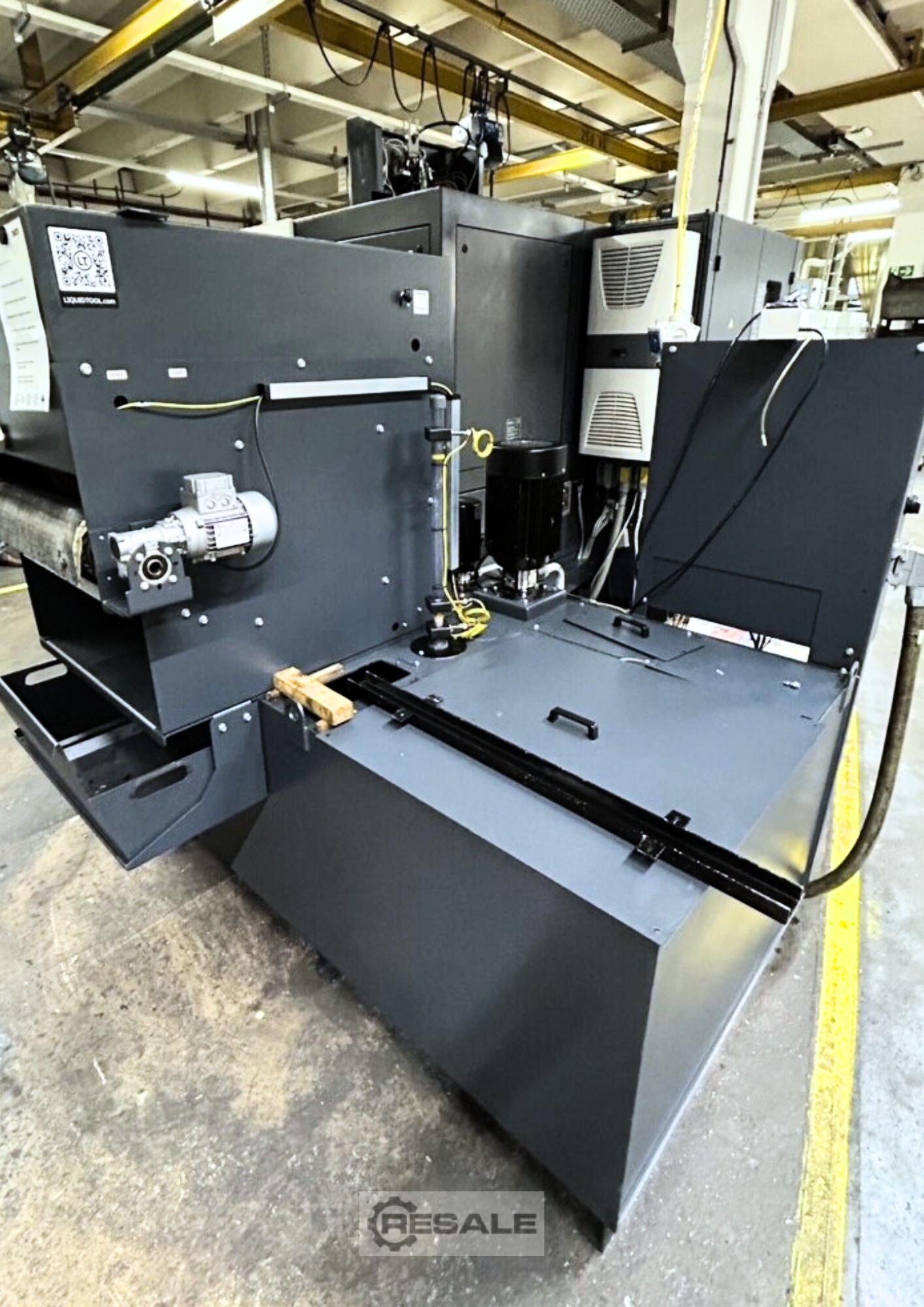

Papierband-Filter

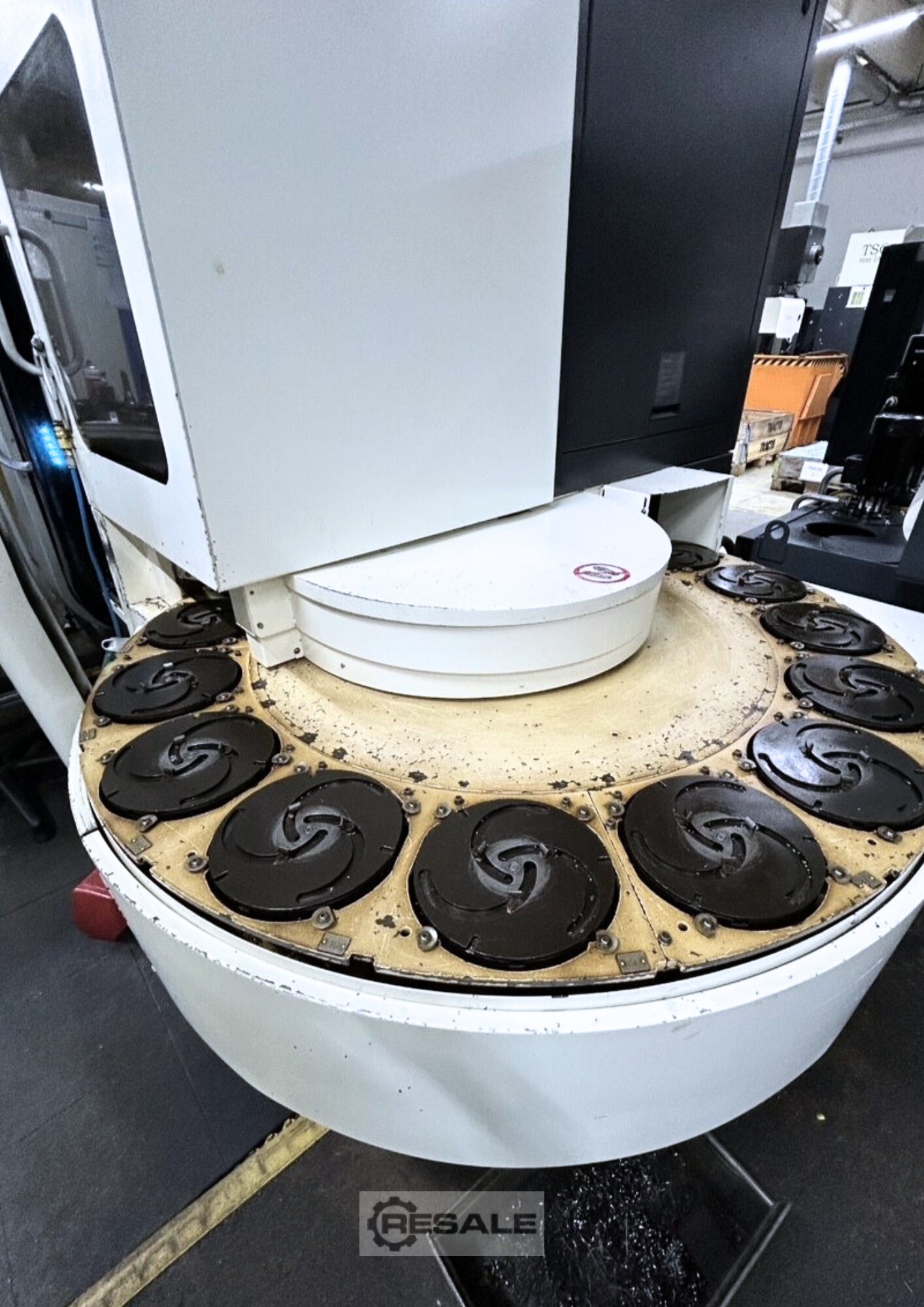

Automatischer Werkstück-Magazinlader - 16 Positionen x ø 220
Arbeitszeit Stunden
Unter Strom: 38.000
Schnittzeit: 26.000
Grundabmessungen / Gewicht der Maschine
Länge mm: 3.171
Breite mm: 4.254
Höhe mm: 2.648
Gewicht kg: 6.000
