Drehdurchmesser: 400 mm
Drehlänge: 549 mm
Steuerung:
HEIDENHAIN Eltropilot
Umlaufdurchmesser über Bett: 570
mm
Verfahrweg - x: 220 mm
Verfahrweg - z: 635
mm
Hauptspindelbohrung: 79 mm
Hauptspindeldrehzahl: 25 - 5000
U/min
Hauptspindelmotor: 21 kW
Drehmoment an der Spindel: max.
240 Nm
Spindelkopfdurchmesser im vorderen Lager: 120
mm
C-Achse, Drehzahl: 100 U/min
C-Achse: Haltemoment 200
Nm
C-Achse Auflösung: < 0,04 °
Gegenspindelbohrung: 56
mm
Gegenspindeldrehzahl: 25 - 5000 U/min
Gegenspindelmotor: 9
kW
Drehmoment an der Spindel: max. 72
Nm
Spindelkopfdurchmesser im vorderen Lager: 90 mm
C-Achse,
Drehzahl: 100 U/min
C-Achse: Haltemoment 150 Nm
C-Achse
Auflösung: < 0,04 °
Vorschubkraft X/Z-Achse: 3,5 / 7
Nm
Eilgang X-Achse: 20 m/min
Eilgang Z-Achse: 24
m/min

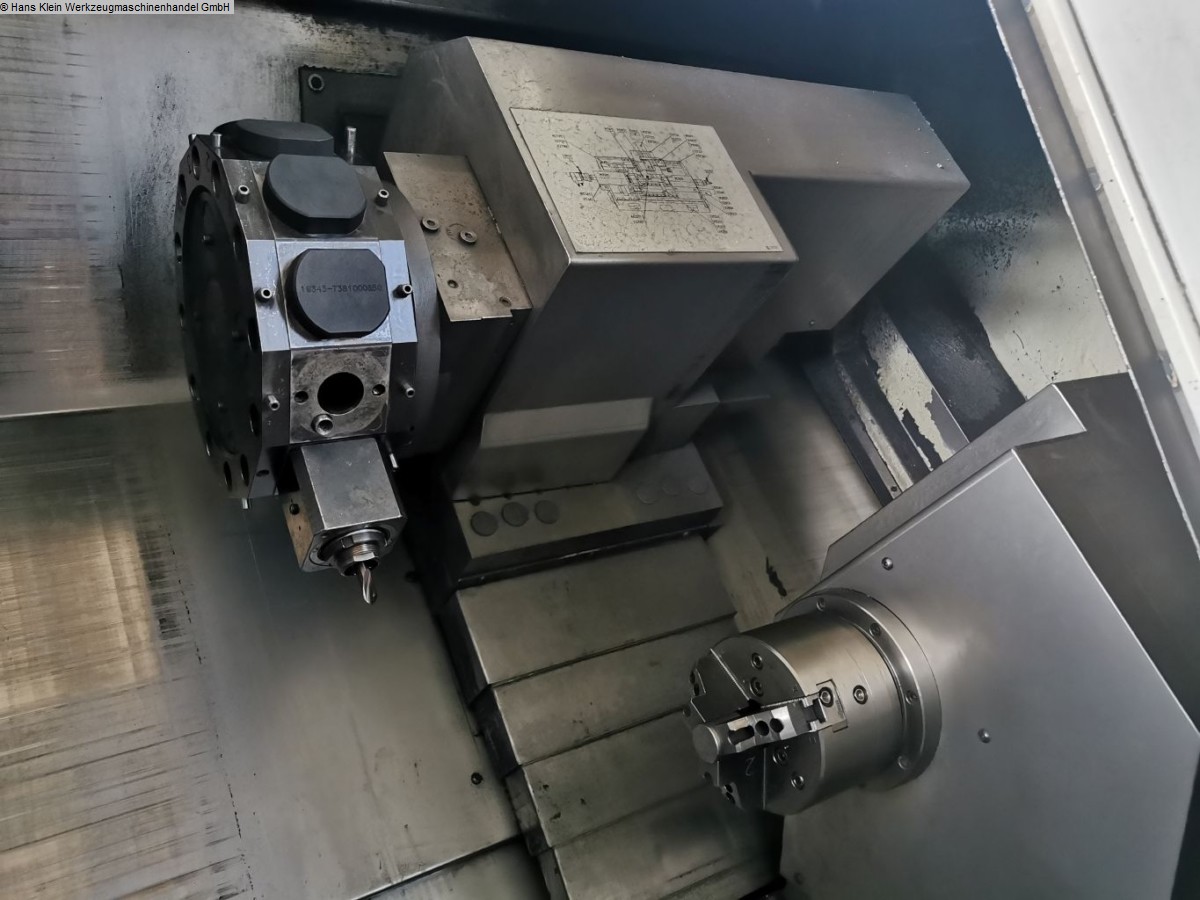

Werkzeugrevolver: 1 x 12 Stationen
Anzahl der
angetriebenen Werkzeugstationen: 12
Drehzahl der angetriebenen
Werkzeuge: 4.000 U/min
Gesamtleistungsbedarf: 44 kVA
Zubehör:
Spannzangenaufnahme HAINBUCH auf Hauptspindel,
3-Backenfutter RÖHM, 140 mmø, auf Gegenspindel,
3
Spannzangen, Späneförderer, Kühlmitteleinrichtung mit
Bandfilteranlage
