CNC Drehmaschinen GILDEMEISTER CTX 520 linear

Technische Daten:
Arbeitsbereich:
Max. Umlaufdurchmesser: 680 mm
Umlaufdurchmesser über X-Führung: 565 mm
Spannfutterdurchmesser: 250 / 315 mm
Planhub (X): 315 mm
Längshub (Y): 1350 mm

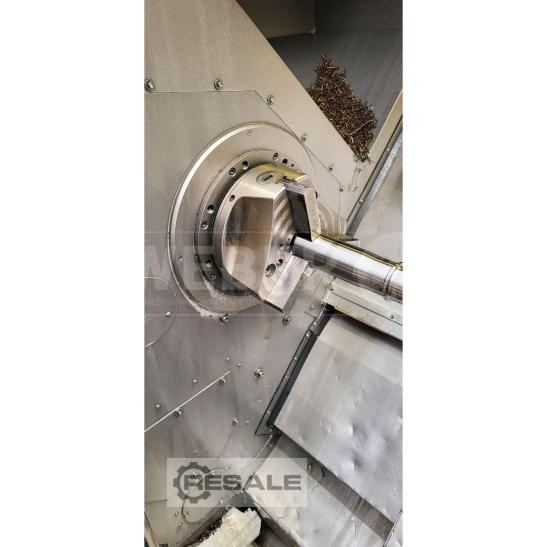

Spindelkasten:
Spindeldurchmesser im vorderen Lager: 150 mm
Spindelbohrung: 107 mm

Hauptantrieb:
Leistung des Drehstrom-Hauptantriebes: 36 / 45 kW
Drehmoment (100% ED / 40% ED): 600 / 750 Nm
Drehzahlbereich (100% ED): 20 - 3200 1/min
Drehzahlbereich (40% ED): 20 - 4000 1/min

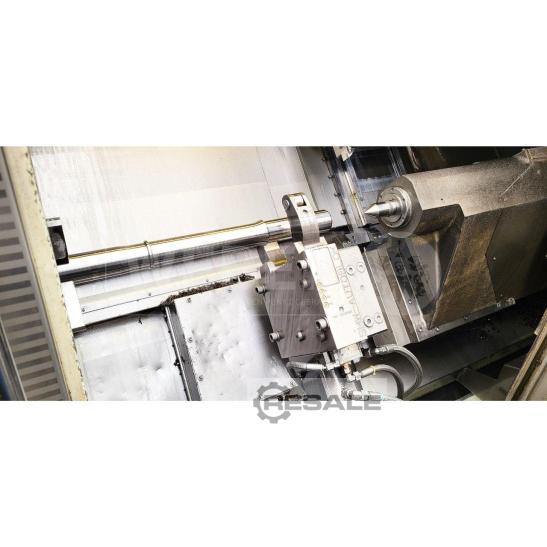

Werkzeugträger:
Anzahl der Werkzeugstationen: 12
Zylinderschaft-Durchmesser: 50 mm
Schaltzeit 30°: 0,16 sec.

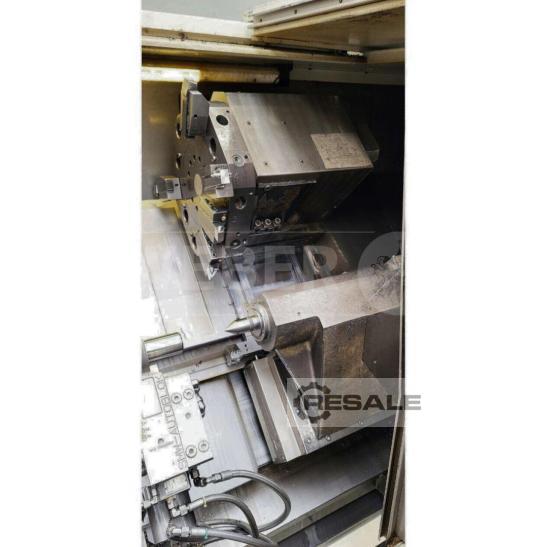

Reitstock:
Reitstock, Verfahrweg: 1200 mm
Pinolenhub: 120 mm
Pinolendurchmesser: 120 mm
Pinolenaufnahme: MK 5

Kühlmitteleinrichtung:
Inhalt: ca. 220 l
Pumpenleistung: 1,7 kW
Fördermenge bei 6 bar: 20 l/min

Anschlusswert: ca. 65 kVA
Abmessungen (LxBxH), ca.: 5560 x 2115 x 2050 mm
Gewicht ohne Späneförderer, ca.: 9500 kg

Ausstattung:

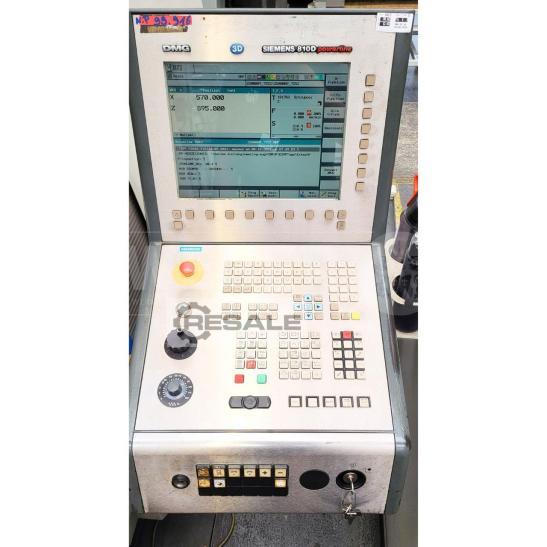

- CNC-Steuerung SIEMENS SINUMERIK 840D powerline mit Shop Turn
- Einbahnige Revolverscheibe mit 12 festen Werkzeugplätzen
- Scharnierband-Späneförderer
