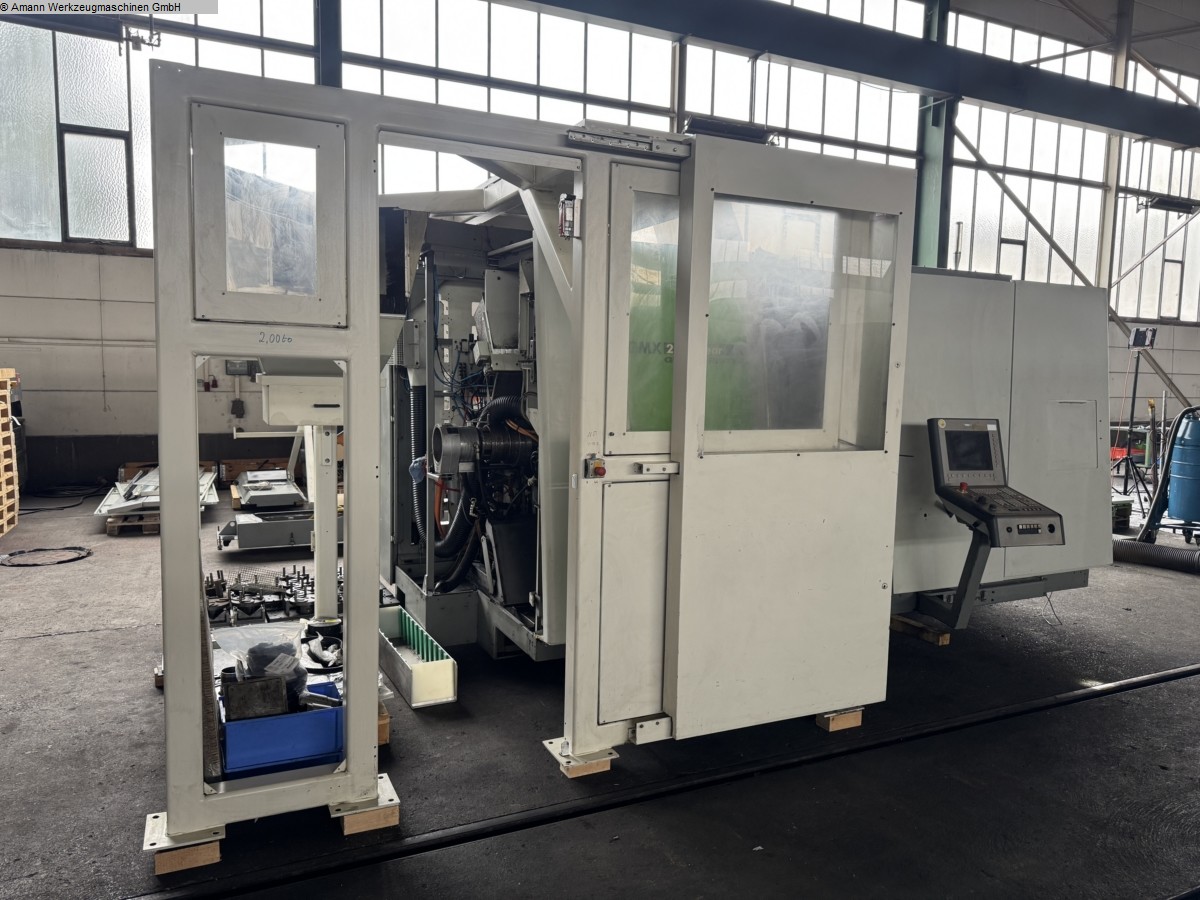

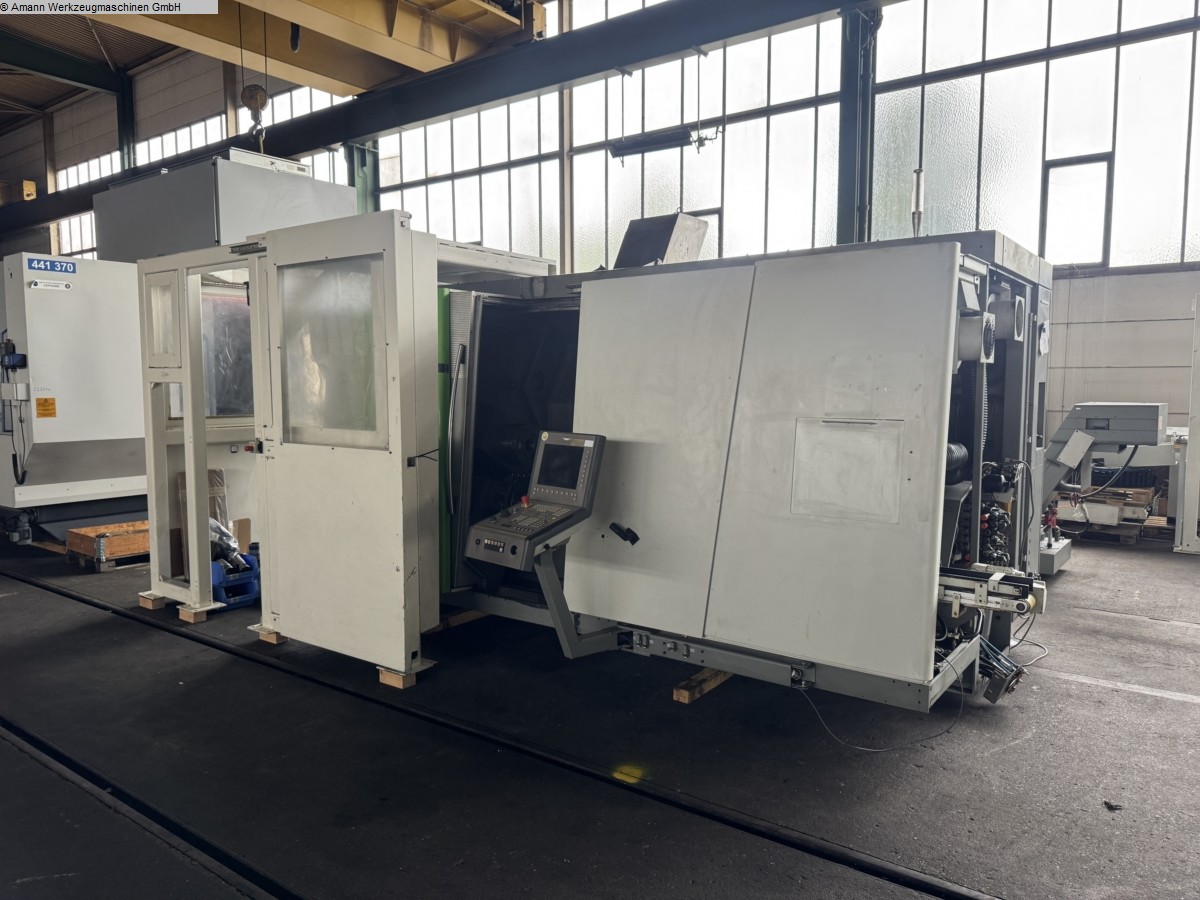

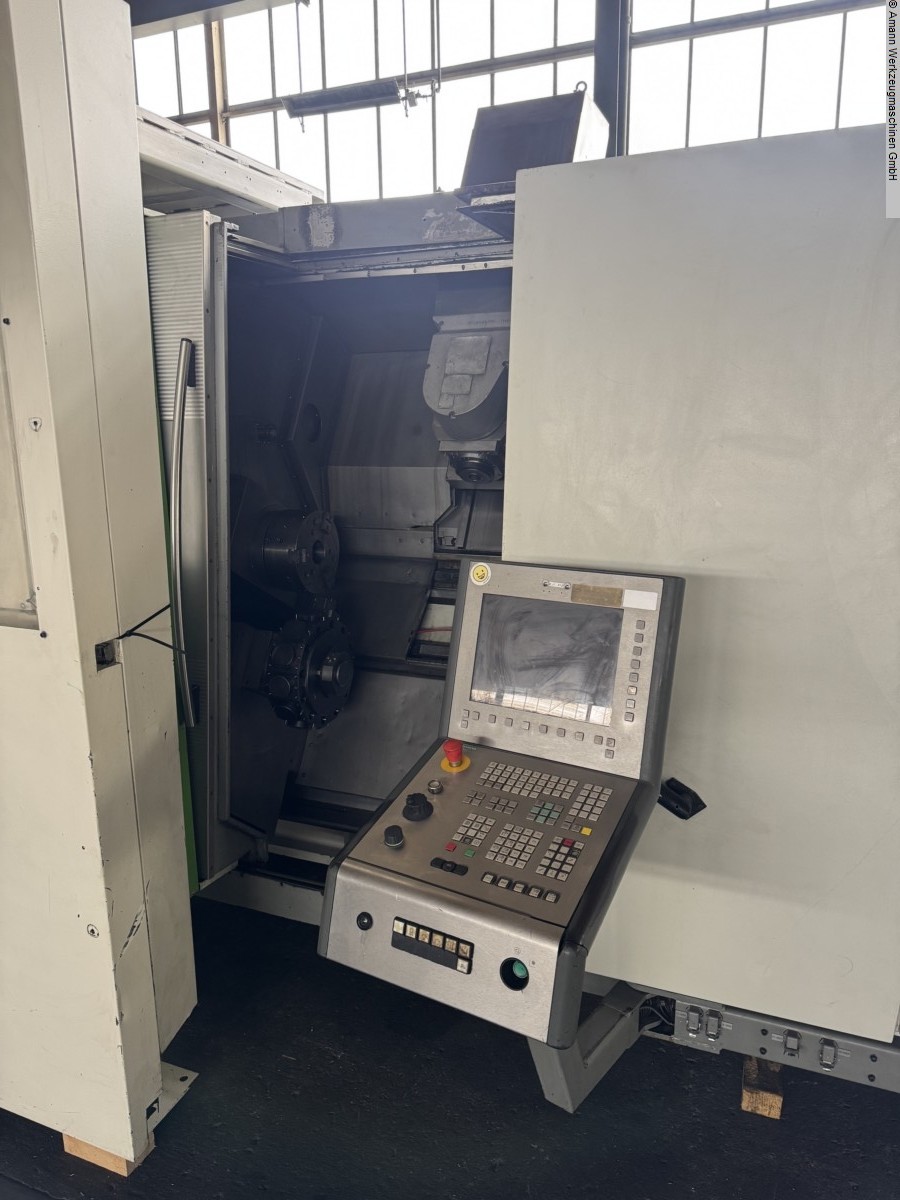

GILDEMEISTER GMX 250 linear CNC Dreh- und Fräszentrum

Drehdurchmesser: 640 mm
Drehlänge: 1.185 mm

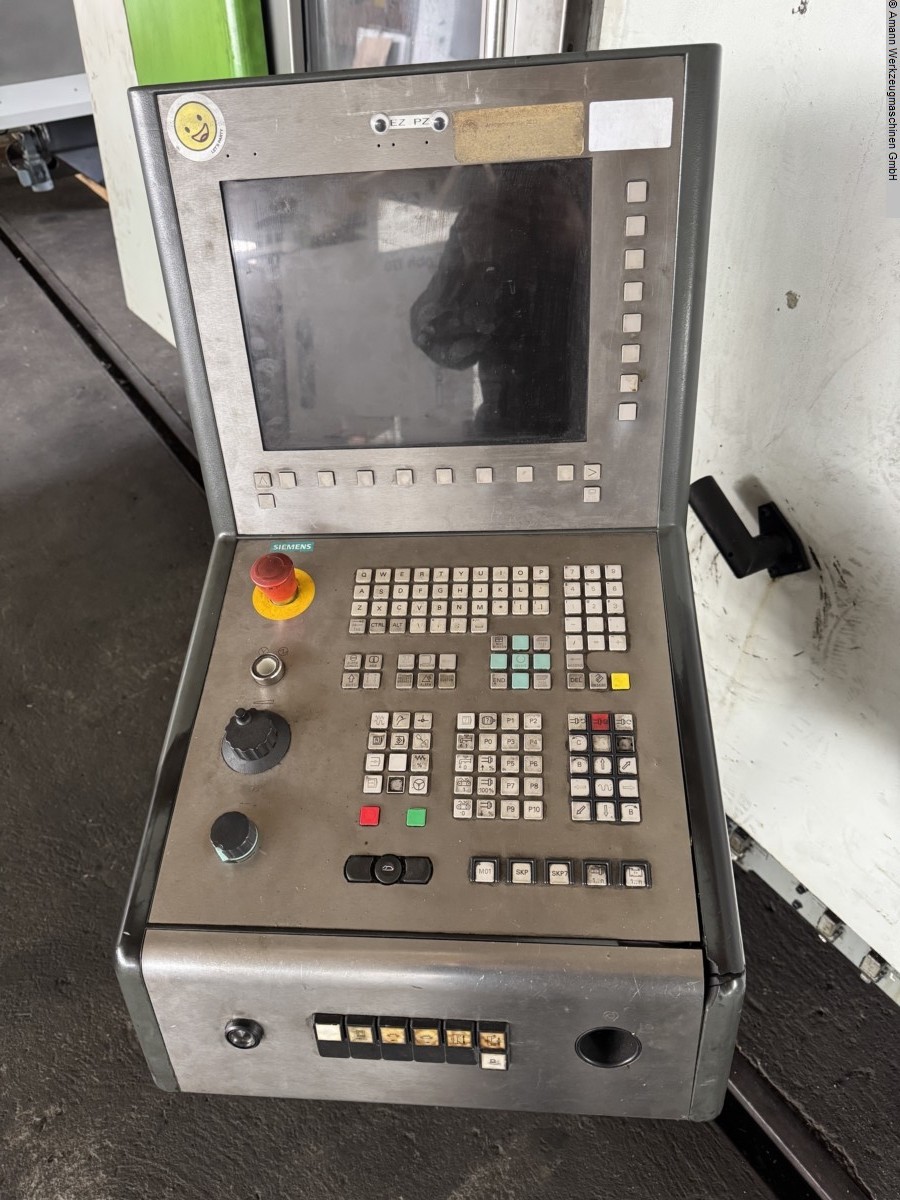

Steuerung: SINUMERIK 840D
Umlaufdurchmesser: 640 mm
Abstand der Spindelstöcke: 1500 mm
Schlitten I:: X1 / Y1 / Z1 / B
Schlittenweg X-Richtung: 550 mm
Schlittenweg Y-Richtung: 180 mm
Schlittenweg Z-Richtung: 1.185 mm
B - Achse: 240 °
Vorschub X-Achse: 0 - 40.000 mm/min
Vorschub Y-Achse: 1 - 24.000 mm/min
Vorschub Z- Achse: 1 - 70.000 mm/min
Vorschub B-Achse: 1 - 20 1/min
Eilgang X/Y/Z: 40 / 24 / 70 m/min
Vorschubkraft X/Y/Z: S6: 7,00/11,00/7,50 kN
Werkzeugaufnahme: HSK 63
Drehzahl Frässpindel: 10 - 12.000 1/min
Antriebsleistung 100% ED: 13,20 kW
Antriebsleistung 40 % ED: 22,00 kW
Drehmoment Frässpindel: 60 / 100 Nm
Werkzeugmagazin::
Anzahl der Werkstücke im Magazin: 46 Stück
Werkzeuglänge - max.: 350 / 200 mm
Werkzeugdurchmesser: 80 mm
Werkzeugdurchmesser bei 2 Freiplätzen: 120 mm
Werkzeuggewicht max.: 6 / 10 kg
Schlitten II:: X2 / Z2
Schlittenweg X-Richtung: 180 mm
Schlittenweg Z-Richtung: 1.050 mm
Vorschub X-Achse: 1 - 24.000 mm/min
Vorschub Z- Achse: 1 - 36.000 mm/min
Eilgang X + Z - Achsen: 24 / 36 m/min
Vorschubkraft Z / X: S6: 11,00/9,00 kN
Revolverkopf (x-fach): 12
Werkzeugaufnahme: DIN 69880 Ø40
Angetriebene Werkzeuge - Anzahl: 12
Angetriebene Werkzeuge Drehzahl: 1 - 4.000 1/min
Antriebsleistung 100% ED: 10,70 kW
Drehmoment: S1: 32 Nm
Schlitten III: Z3 mm
Schlittenweg Z-Richtung: 1.150 mm
Vorschub Z- Achse: 1 - 36.000 mm/min
Eilgang Z-Achse: 36,00 m/min
Vorschubkraft Z- Achse: S6: 13,00 Nm

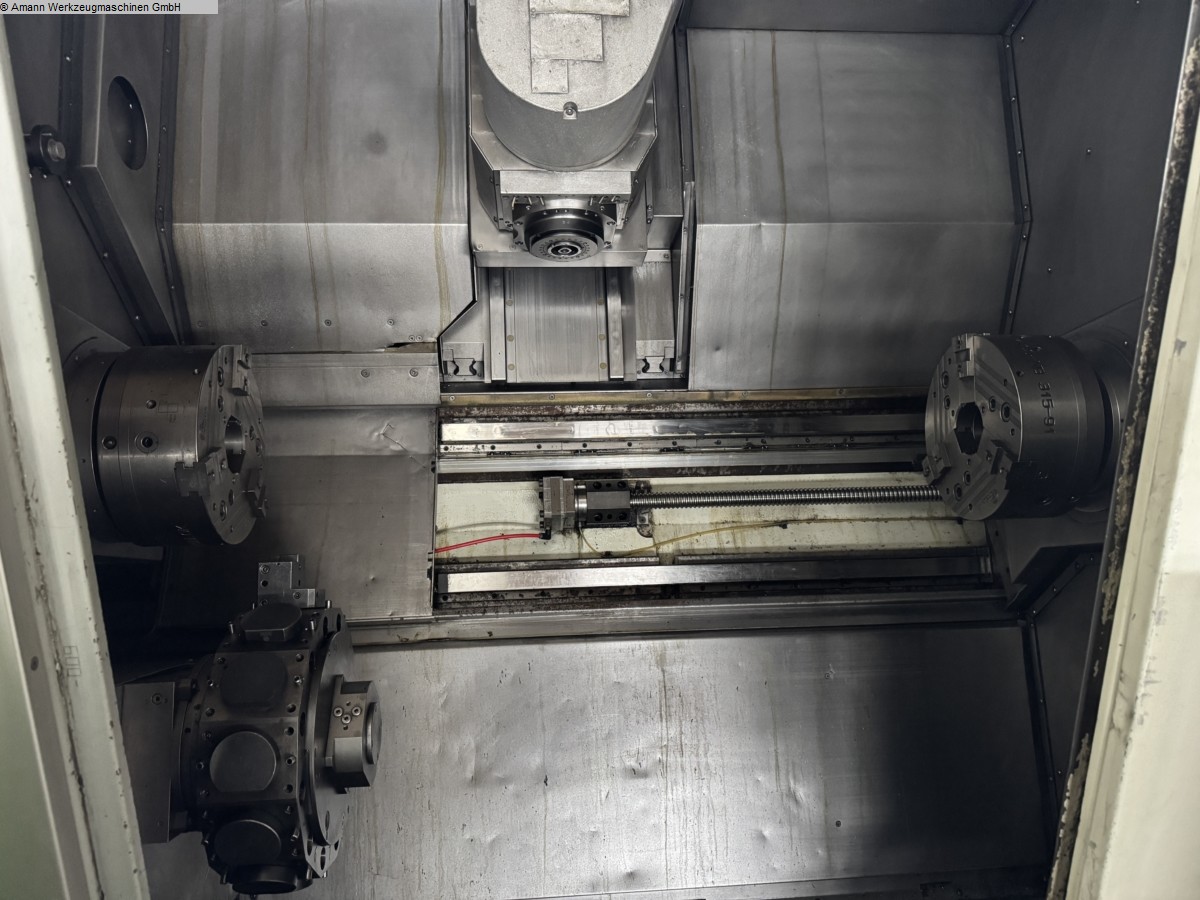

Hauptspindel: ISM90
Drehzahl Hauptspindel: 10 - 4.000 1/min
Antriebsleistung 100% ED: 36,00 kW
Antriebsleistung 40 % ED: 45,00 kW
Drehmoment bei 40% / 100% ED: 800 / 630 Nm
Spindelbohrung: 80 mm
Gegenspindel:
Drehzahl Gegenspindel: 10 - 5.000 1/min
Antriebsleistung 100% ED: 21,00 kW
Antriebsleistung 40 % ED: 28,00 KW
Drehmoment bei 40% / 100% ED: 320 / 240 Nm
Spindelbohrung: 80 mm
Gesamtleistungsbedarf: 70,00 kW
Maschinengewicht ca.: 20,00 t
Raumbedarf ca.: 8,50 x 4,50 x H3,10 m
Maschine mit Steuerung SIEMENS SINUMERIK840D, Haupt- und Gegenspindel,

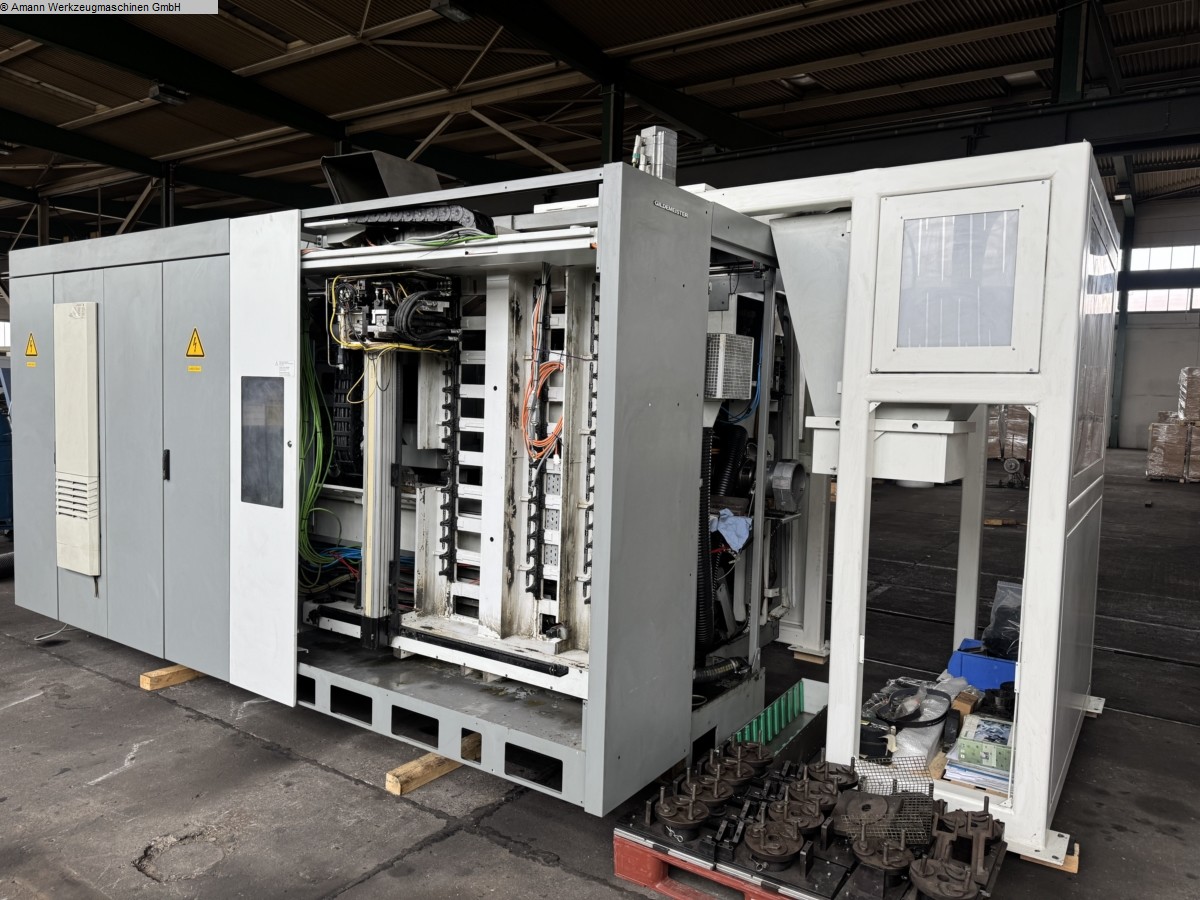

Späneförderer, Ölnebelabscheider, DMG-Automation WH10top.
Hauptspindel ISM90: Hohlspanneinrichtung, C-Achse,
3-Backen-Kraftspannfutter SMW-AUTOBLOK KNCS-NB-315-91,
Gegenspindel ISM76: Teil-Hohlspanneinrichtung, C-Achse,
3-Backen-Kraftspannfutter SMW-AUTOBLOK KNCS-NB-315-91,
Abgreifeinrichtung mit integr. Förderband, autom. Schutzhaube,
Differenzdruckspannen.
Mit Pumpengestell für Kühlmittel
- Pumpe 1: 17 l/min bei 80bar
- Pumpe 2: 20 l/min bei 8bar
- Pumpe 3: 40 l/min bei 20bar
Ohne Kühlmittelanlage, war an Zentrale angeschlossen.
Zubehör:
Hainbuch-Spannzangenfutter inkl. Spannzangen Ø30,45,50,55,60,65,72,82,85,90
1 Stück Werkstückabgreifer für Revolver
