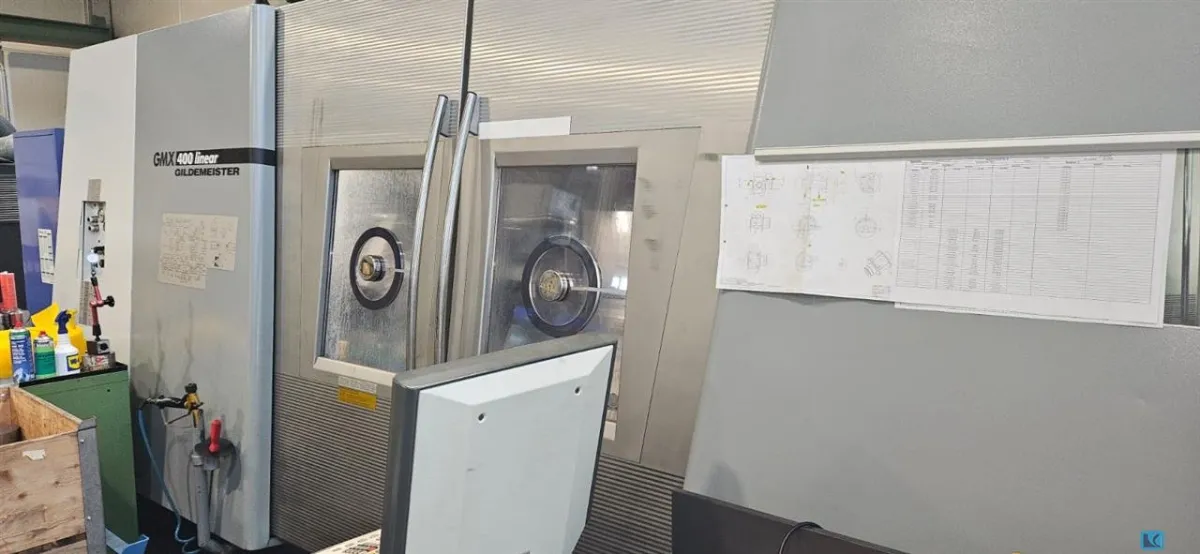

GILDEMEISTER GMX 400 Linear CNC Dreh- und Fräszentrum

Drehdurchmesser: 640 / 400 mm
Drehlänge: 1500 mm
Steuerung: Siemens 840 D Powerline
Verfahrwege Revolver Nr. 1 (Frässpindel) x/y/z: 550 / 180 (±90) / 1585 mm
Schwenkbereich Frässpindel (B-Achse): ±120° interpol. °
Eilgänge Revolver 1 (Fräskopf) x/y/z: 40/24/60 m/min
Drehzahl Frässpindel: 12000 1/min
Antriebsleistung - Frässpindel: 12 / 23 kW
Drehmoment Frässpindel: 100 Nm
Werkzeugmagazin für Frässpindel (Revolver 1): 120 HSK-A 63
Werkzeugwechselzeit Werkz/Werkz. Frässpindel: 1,6 s
Spindel 1 Drehzahl: 4000 1/min
Spindel 1 Leistung: 36/ 45 kW
Spindel 1 Drehmoment: 730 Nm
Spindel 1 max. Stangendurchmesser: 90
Spindel 2 Drehzahl: 4000 1/min
Spindel 2 Leistung: 36 / 45 kW
Spindel 2 Drehmoment: 730 Nm
Spindel 2 max. Stangendurchmesser: 90
c-Achse: 0,001 °
Verfahrweg Revolver 2 x: 225 mm
Verfahrweg Revolver 2 z: 1595 mm
Drehzahl angetr. Werkz. Revolver 2: 4000 1/min
Anzahl der Werkzeuge in Revolver 2: 12 VDI 40
Hochdruckpumpe: 20 bar
Gesamtleistungsbedarf: 110 kVA
Maschinengewicht ca.: 24 t
Raumbedarf ca.: 9,3 x 4,6 x 3,1 m
Hochleistungs-Präzisions-Dreh-Fräszentrum mit 23 kW Frässpindel (X / Y / Z / B Achsen) Werkzeugmagazin 120 HSK-A 63 und Gegenspindel mit Reitstockfunktion.
Hervorragend zur Bearbeitung komplexer Drehteile mit aussermittigen Fräsoperationen geeignet.
Kühlmittelanlage mit 1000 l Tank und Eintauchkühler 4kW.
Differenzdruckspannung für Haupt- und Gegenspindel.
Revolverlünette mit Bereich 8-101 mm Durchmesser.
Abgreifeinrichtung für Revolver 2 mit 3-Backenfutter bis Durchm. 140 mm für Futterteile.
Transportband für Fertigteile nach rechts aus Arbeitsraum.
Vorbereitung 3D-Messtaster
Werkzeugüberwachungssystem Artis
Maschine ist unter Strom vorführbar.
