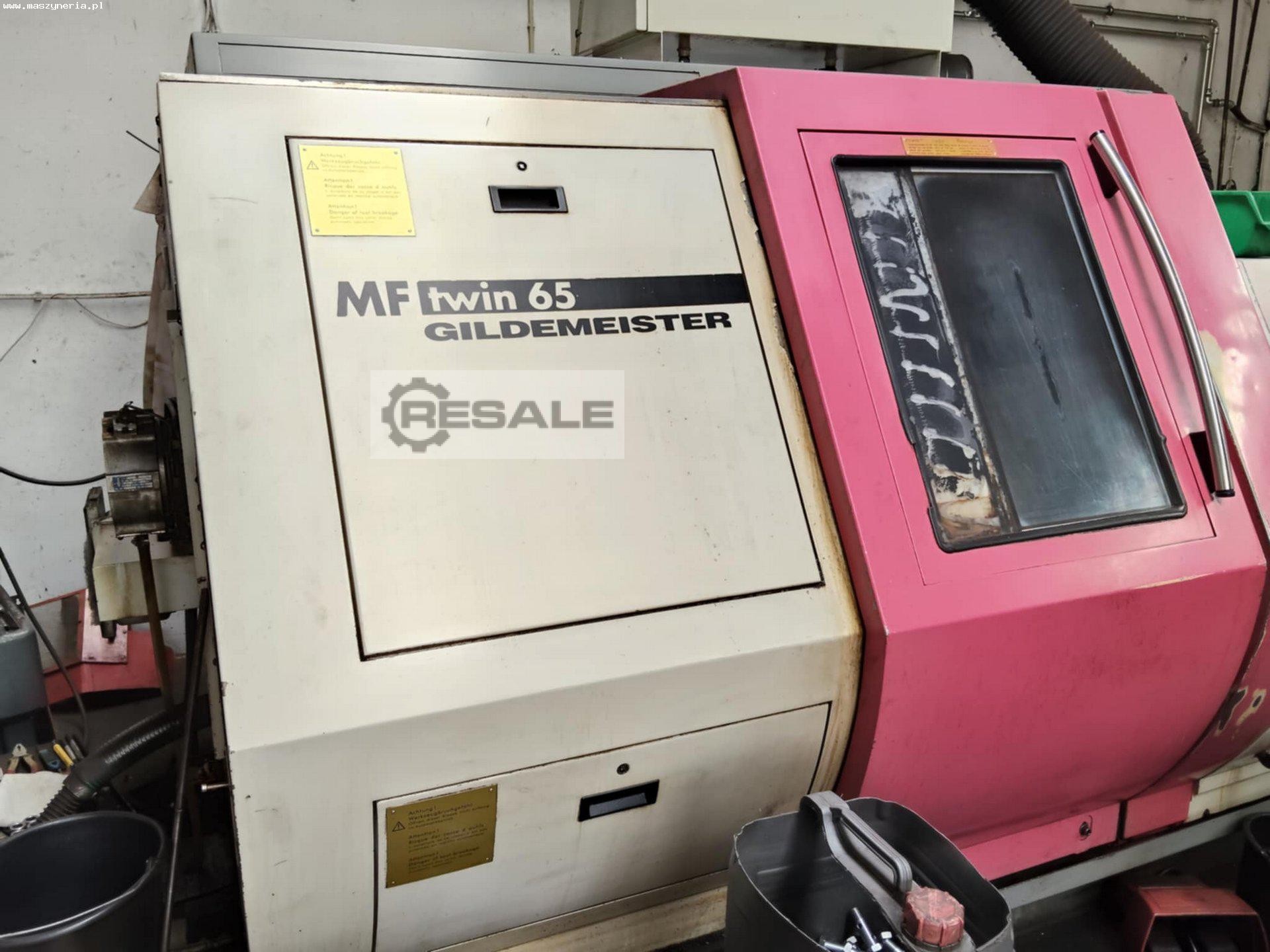

GILDEMEISTER MF twin 65 CNC Drehzentren

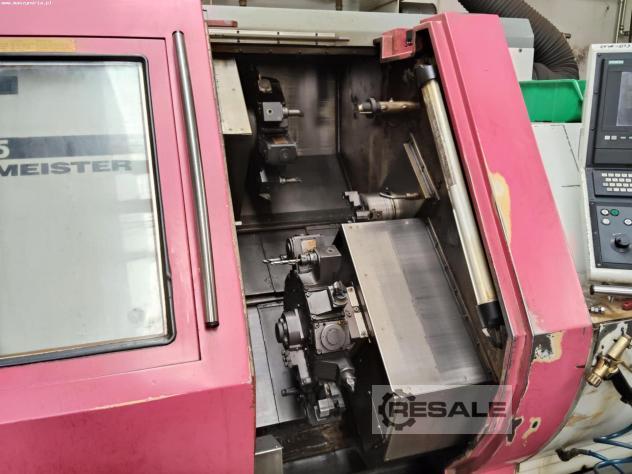

CNC Drehmaschine GILDEMEISTER MF twin 65 wurde im Jahr 2000 in Deutschland von der GILDEMEISTER Drehmaschinen GmbH gebaut. Diese äußerst leistungsfähige Maschine wird für die Präzisionsbearbeitung von Werkstücken mit einem maximalen Durchmesser von 200 mm eingesetzt. Die Bearbeitung erfolgt in einem großen Arbeitsraum mit zwei Spindeln und Werkzeugen, die von zwei Revolvern mit 12 Positionen aufgenommen werden. Diese Lösung maximiert die Effizienz der Produktion, da sie die gleichzeitige Bearbeitung der Werkstücke auf beiden Spindeln ermöglicht. Darüber hinaus wird jede Vibration oder Schwingung durch ein starres Bett eliminiert, was eine hohe Prozessstabilität auch bei den größten Herausforderungen garantiert. Das CNC-Drehzentrum MF twin 65 wiegt inklusive Schaltschrank rund 6500 kg.

Technische Daten der CNC Doppelspindel Drehmaschine GILDEMEISTER MF twin 65
Allgemeine Daten
- Anzahl der Achsen: 4 (X1,X2,Z1,Z2)
- Schwenkbereich über Bett: 240 mm
- Maximaler Drehdurchmesser: 200 mm
- Maximale Drehlänge: 600 mm
- Vorschub in der X1,X2-Achse: 190 mm
- Vorschub in der Z1,Z2-Achse: 555 mm
- Eilgang in der X1,X2-Achse: 20 m/min
- Eilgang in der Z1,Z2-Achse: 30 m/min
- Vorschubkraft in der X1,X2-Achse: 4 kN
- Vorschubkraft in der Z1,Z2-Achse: 7 kN
- Auflösung in allen Achsen: 0,001 mm
- Anzahl der Spindeln: 2
- Abstand zwischen den Spindeln: 800 mm
- Anzahl der Revolver: 2
- Bettneigungswinkel: 45°
- Art der Führungsbahn: Rollenführung
- Fassungsvermögen des Öltanks: ca. 25 l
- Leistung der Ölpumpe: 2,2 kW
- maximaler Ölpumpendruck: 80 bar
- Fassungsvermögen Kühlmittelbehälter: 200 l
- Leistung der Kühlmittelpumpe: 1,65 kW
- Durchflussmenge der Kühlmittelpumpe (bei 6 bar): 50 l/min
- Geräuschpegel: 78 db(A)
- Stromanschluss: 3x 400 V; 50 Hz
- Gewicht der GILDEMEISTER MF twin 65 Maschine inklusive Schaltschrank: ca. 6500 kg

Hauptspindel
- Drehzahlen: 25-5000 U/min
- Nenndrehzahl: 850 U/min
- maximaler Stangendurchmesser: 65 mm
- Spindelbohrung: 79 mm
- Spindelspitze: 170 h5 mm
- Durchmesser des Stirnlagers: 120 mm
- maximaler Durchmesser des Spannfutters: 200 mm
- Antriebsleistung (40/100% ED): 28/21 kW
- maximales Drehmoment (40/100% ED): 320/240 Nm
- C-Achse
- Eilgang der C-Achse: 250 U/min
- Drehmoment C-Achse: 200 Nm
- Auflösung der C-Achse: 0,025°

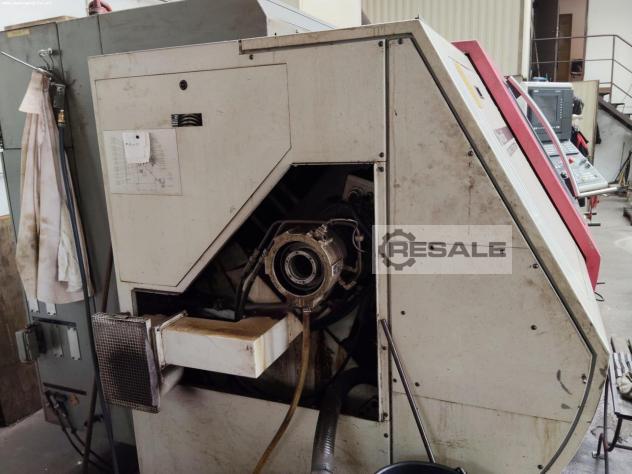

Gegenspindel
- Drehzahl: 31-6300 U/min
- Nenndrehzahl: 1000 U/min
- Maximaler Stangendurchmesser: 42 mm
- Spindelbohrung: 56 mm
- Spindelspitze: 140 h5 mm
- Durchmesser des Stirnlagers: 90 mm
- maximaler Spannfutterdurchmesser: 200 mm
- Antriebsleistung (40/100% ED): 18/14 kW
- maximales Drehmoment (40/100% ED): 130/173 Nm
- C-Achse
- Eilgang der C-Achse: 250 U/min
- Drehmoment der C-Achse: 120 Nm
- Auflösung der C-Achse: 0,025°

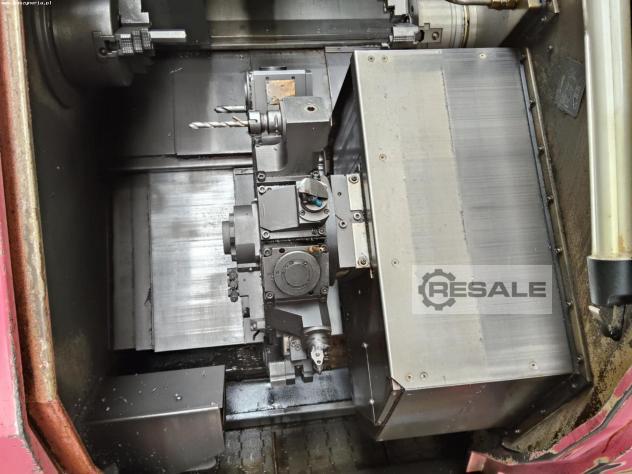

Werkzeugköpfe
- Kapazität (oberer Kopf/unterer Kopf): 12/12
- Werkzeughalterdurchmesser nach DIN 69880: 30 mm
- Rotationsgeschwindigkeit: 40-4000 U/min
- Antriebsleistung (100% ED): 5 kW
- maximales Drehmoment (100% ED): 16 Nm

Ausstattung der Drehmaschine GILDEMEISTER

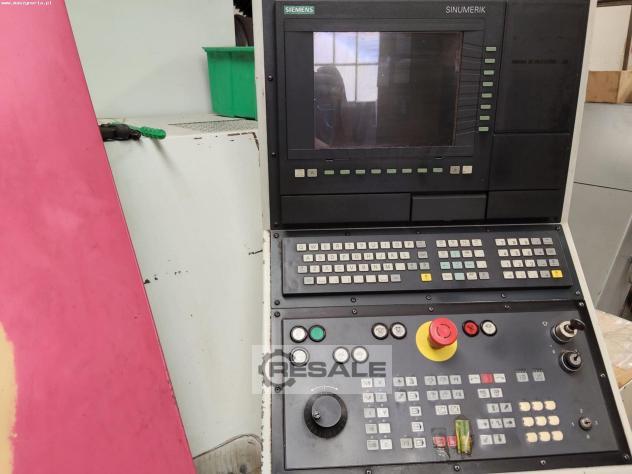

- CNC-Steuerung: SIEMENS SINUMERIK
- Gegenspindel
- 12-fach Revolver (2 Stk.)
- angetriebene Werkzeuge
