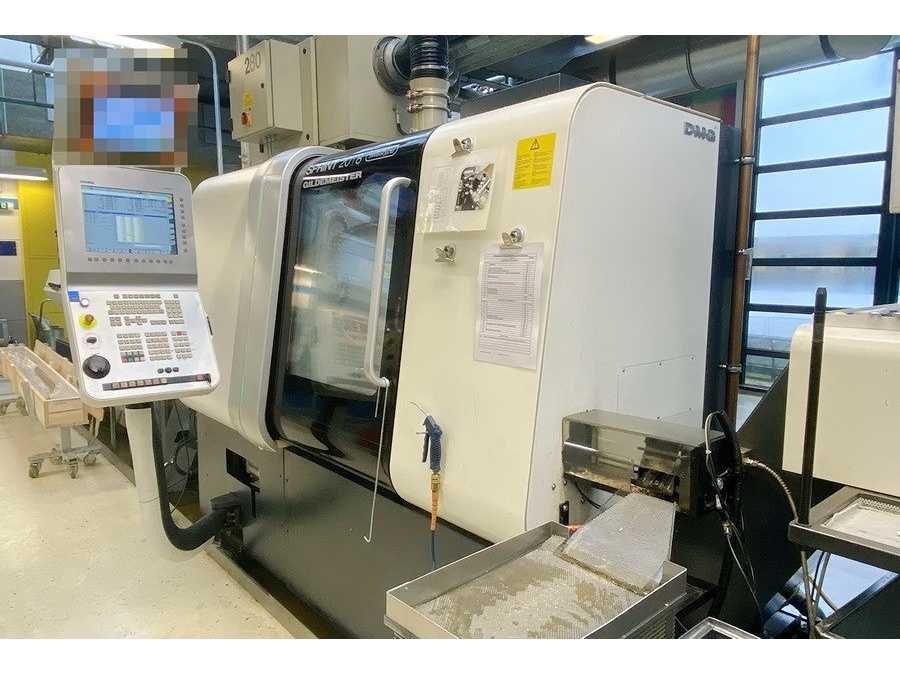

Gildemeister - Sprint 20-8 linear - CNC-Drehmaschine

GILDEMEISTER - Sprint 20-8 linear

Technische Details:
Drehdurchmesser max. 20 mm
Drehlänge max. 80 mm
Steuerung Fanuc 310is

Hauptspindel:
max. nutzbarer Stangendurchmesser 20 (25) mm
Zugrohrdurchmesser innen 28,5 mm
Max. Drehzahl Hauptspindel 10.000 min/-1
Antriebsleistung - Hauptspindel 3,7 kW
Max. Drehmoment 9,4 Nm
C-Achse C1: 360 °

Gegenspindel:
Zugrohrdurchmesser innen 28,5 mm
Max. Drehzahl Hauptspindel 10.000 min/-1
Antriebsleistung - Hauptspindel 3,7 kW
Max. Drehmoment 9,4 Nm
C-Achse C2: 360 °

Verfahrwege:
x-Achse 1: 50 / 2: 240 mm
y-Achse 1: 350 / 2: 120 mm
z-Achse 1: 80 / 2: 300 mm

Werkzeugträger Schlitten 1:
Anzahl der Werkzeugplätze 17 pos.
Spannzangendurchmeser ESX / ER 16
Drehzahl angetriebene Werkzeuge 3x 3.450 / 2x 6.000 min/-1
Antriebsleistung - angetr. Werkzeugstationen 5x 0.98 kW
Max. Drehmoment 3x 4 / 2x 2,3 Nm

Werkzeugträger Schlitten 2:
Anzahl der Werkzeugplätze 13 pos.
Innenbearbeitung 4
Außenbearbeitung 4
angetriebene Stationen 5 pos
Schaftdurchmesser 20 mm
Schaftquerschnitt 12 x 12
Spannzangendurchmeser ESX / ER 16
Drehzahl angetriebene Werkzeuge 3x 3.450 / 2x 6.000 min/-1
Max. Drehmoment 3x 4 / 2x 2,3 Nm

Vorschübe:
Eilgang ( X / Y / Z ) max. 40 m/min
Vorschubkraft max. 2,5 kN
Beschleunigung max. 5 m/s²
Gesamtleistungsbedarf 56 kVA

Zubehör:
Dokumentation
Stangenlademagazin FMB turbo 3-36
Kühlmitteleinrichtung Deltatherm 28bar
Späneförderer
Werkzeugantrieb
Werkzeugbruchkontrolle
Teilefänger
Teileabführung
Feuerlöschanlage Kraft & Bauer
Spülpistole
Absauganlage
div. Spannzangen
Bohrstangenhalter
Auktions-ID: A7-50708-6
