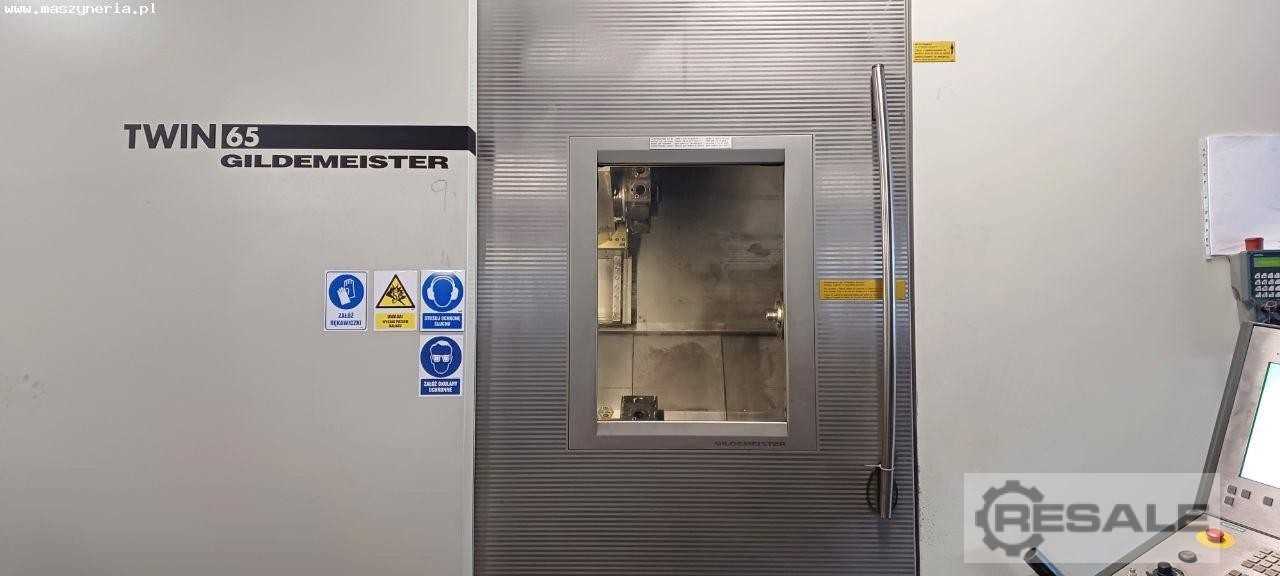

GILDEMEISTER TWIN 65 CNC Drehautomaten

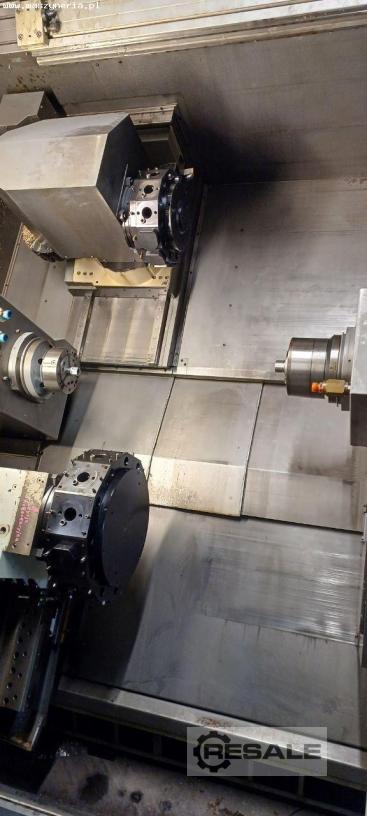

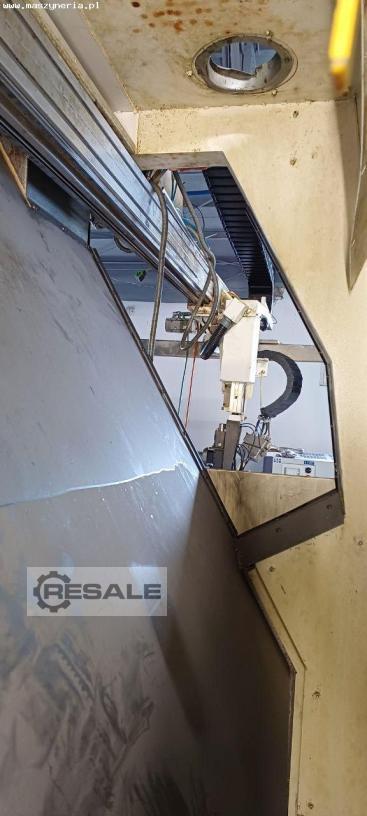

CNC Drehautomat GILDEMEISTER TWIN 65 wurde im Jahr 2005 in Deutschland von der GILDEMEISTER Drehmaschinen GmbH gebaut. Die Maschine wird für die präzise, mehrachsige Bearbeitung von Werkstücken mit komplexen Geometrien eingesetzt. Um die Gesamteffizienz der Produktion zu steigern, wird im großen Arbeitsraum eine Kombination aus zwei Spindeln und zwei 12-Positionen-Revolvern mit hervorragenden technischen Daten eingesetzt. Beide Spindeln verfügen über eine C-Achse mit einer hohen Indexiergenauigkeit von ± 0,002 mm, was komplexe Bearbeitungen, die eine präzise Positionierung des Werkstücks erfordern, erleichtert. Ergänzt wird dies durch eine intelligente SIEMENS CNC-Steuerung mit intuitiver Oberfläche. Das CNC Drehzentrum GILDEMEISTER wiegt 10000 kg.

Technische Daten der CNC Drehmaschine GILDEMEISTER TWIN 65
Allgemeine Daten
- Anzahl der Achsen: 8 (X1, X2, X3, Y1, B, Z1, Z2, Z3)
- Vorschub in der X1/X2/X3-Achse: 300/180/175 mm
- Vorschub in der Y1/B-Achse: ± 40/600 mm
- Vorschub in der Z1/Z2/Z3-Achse: 650/650/670 mm
- Eilgang in der X1/X2/X3-Achse: 30/30/15 m/min
- Eilgang in der Y1-Achse: 15 m/min
- Eilgang in der Z1,Z2,Z3-Achse: 30 m/min
- Drehmoment in der X1/X2/X3-Achse: 6/6/10,5 Nm
- Drehmoment in der Y1-Achse: 6 Nm
- Drehmoment in der Z1,Z2,Z3-Achse: 10.5 Nm
- Anzahl der Werkzeugrevolver: 2
- Anzahl der Spindeln: 2
- Abstand zwischen den Spindeln: 900 mm
- Geräuschpegel: 77 dB
- Anschlussleistung: 75 kVA
- Spannungsversorgung: 400 V; 50 Hz
- Abmessungen einschließlich Späneförderer (L x B x H): 5032 x 3048 x 2445 mm
- Gewicht der Maschine GILDEMEISTER TWIN 65: 10000 kg

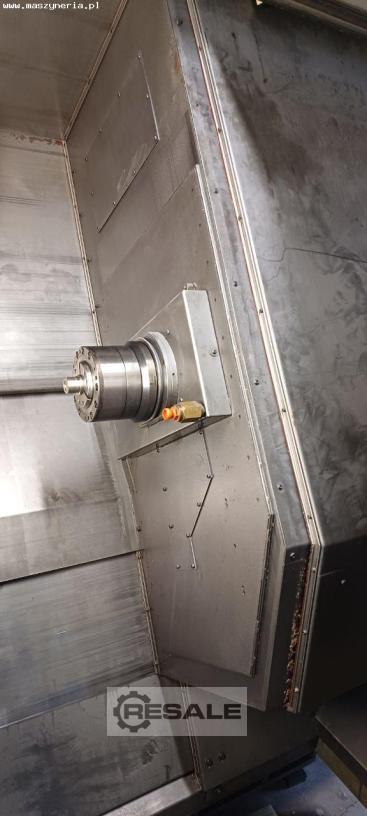

Hauptspindel
- maximale Drehgeschwindigkeit: 5000 U/min
- maximaler Stangendurchmesser: 62 mm
- Durchmesser des Halters: 175 mm
- Antriebsleistung: 25 kW
- maximales Drehmoment: 270 Nm
- C-Achse
- Indexierungsgenauigkeit der C-Achse: ± 0,002 mm
- Geschwindigkeit der C-Achse: 2000 U/min

Gegenspindel
- maximale Drehgeschwindigkeit: 5000 U/min
- Maximaler Stangendurchmesser: 65 mm
- Durchmesser des Halters: 200 mm
- Maximales Drehmoment: 230 Nm
- C-Achse
- Indexierungsgenauigkeit der C-Achse: ± 0,002 mm
- Geschwindigkeit der C-Achse: 2000 U/min

Werkzeugköpfe
- Kapazität (oberer Revolver/unterer Revolver): 12/12
- Werkzeughalterdurchmesser nach DIN 69880: 30/40 mm
- Maximale Drehgeschwindigkeit: 4000 U/min
- Antriebsleistung (40/100% ED): 11,7/8,4 kW
- maximales Drehmoment (40/100% ED): 28/20 Nm

Ausstattung der Drehmaschine GILDEMEISTER
- CNC-Steuerung: SIEMENS SINUMERIK 840D
- Y-Achse
- Gegenspindel

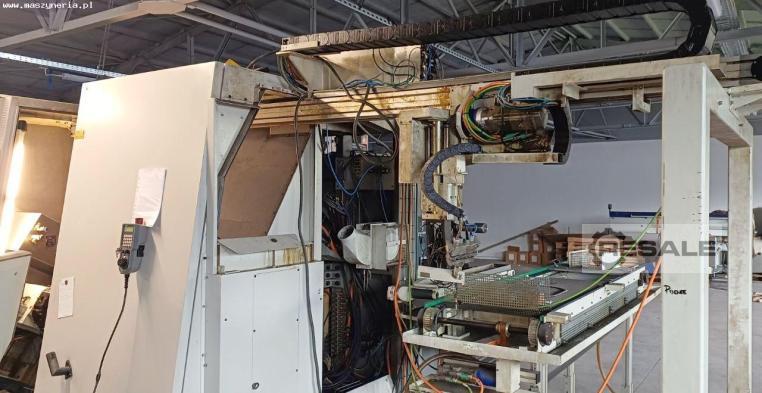

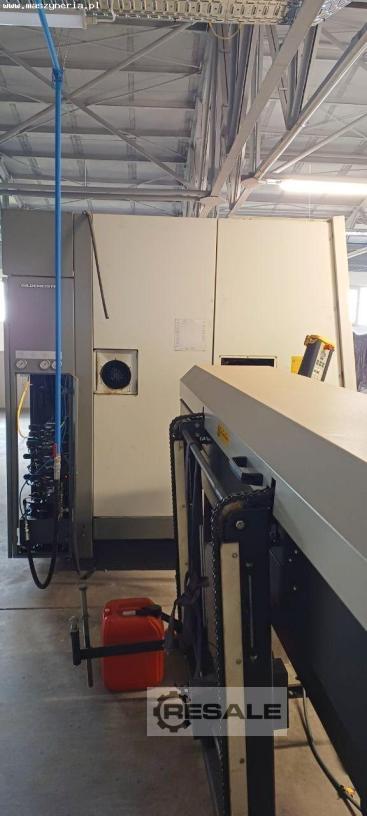

- Stangenlader
- Späneförderer
