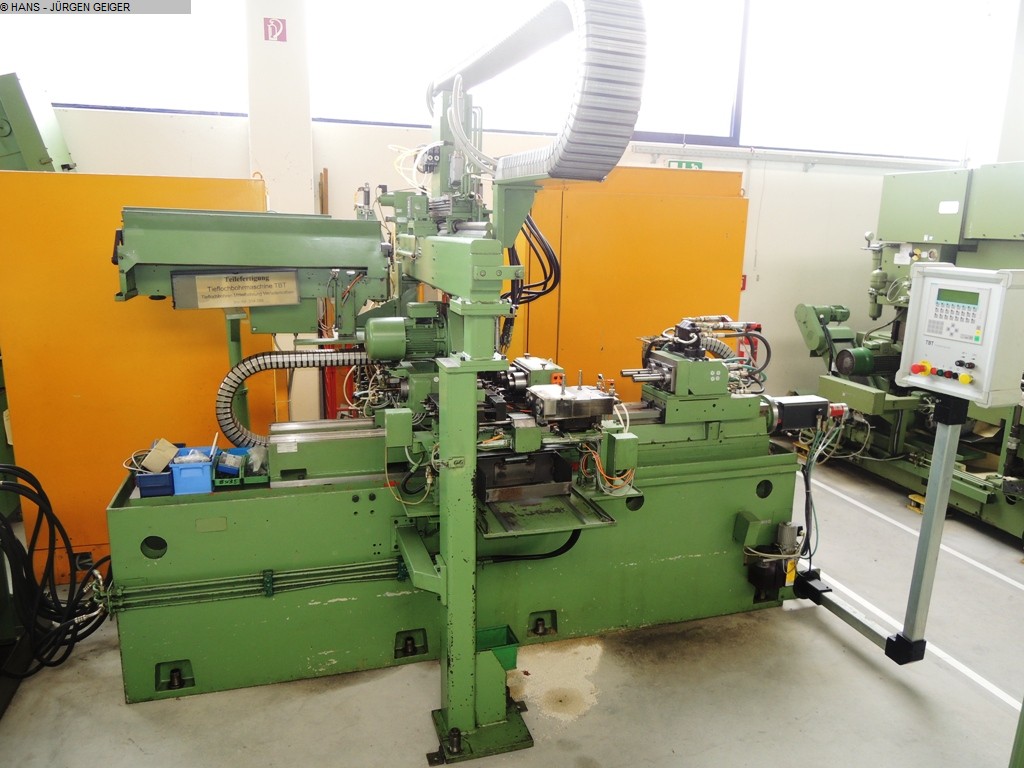

GILDEMEISTER & KNOLL 2 M 01-2-320 Tieflochbohrmaschine

Kernbohrdurchmesser - max.: 18 mm
Bohrtiefe: 320 mm
Umlaufdurchmesser: mm
Gesamtleistungsbedarf: 33 kW
Maschinengewicht ca.: 6 t
Raumbedarf ca.: m
GILDEMEISTER & KNOLL / TBT
horizontale 2 - spindlige Tieflochbohrmaschine
Type 2 M 01-2-320
Baujahr 1985 / 1999 Umbau und Modernisierung durch TBT
____________________________________________________
Bohr- - Vollbohren ca. 1 - 18 mm
Bohr- - Aufbohren ca. 25 mm
Bohr-Tiefe 320 mm
Spitzenhöhe über Bett/Tisch 150 mm
Hub des Bohrschlittens max. ca. 500 mm
Hub des Anlegeschlittens (Linearführungen) 500 mm
Spindelabstand 125 mm
Bohrvorschub/Eilgang stfl. ca. 35 - 1.000/7.000 mm/Min.
Mittenabstand zwischen d.Spindeln ca. 125 mm
Spindeldrehzahlen FORTUNA HF Spindel bis max. 24.000 U/Min.(800Hz)
Gesamtantrieb der kompletten Maschine ca. 33 kW - 400 V - 50 Hz
Gewicht ca. 6.000 kg

Zubehör / Sonderausstattung:
Maschine derzeit eingerichtet zum hochpräzisen Bohren von
Einspritzpumpenteilen
(Ø ca. 25 x 150 mm, Bohrung ca. 5 mm) die über einen Schrägförderer in eine
2-fach Richtstation eingebracht und Lagerichtig geprüft werden und dann
automatisch und paarweise über ein quer zur
Maschine montiertes Ladeportal (2 x Doppelgreifer) in der Bearbeitungszone
zwischen Bohrbuchsenträger u. angetriebenem Reitstock gespannt werden. Nach
der Bearbeitung übernimmt das zweite Greiferpaar die Werkstücke und
verbringt diese in eine Ausblas- und Bohrerbruchprüfstation. Nach positiver
Prüfung fallen die Werkstücke in Transportbehälter
Die Ablaufprogrammierung und Überwachung erfolgt über eine SIEMENS OP 17
SPS-Steuerung.

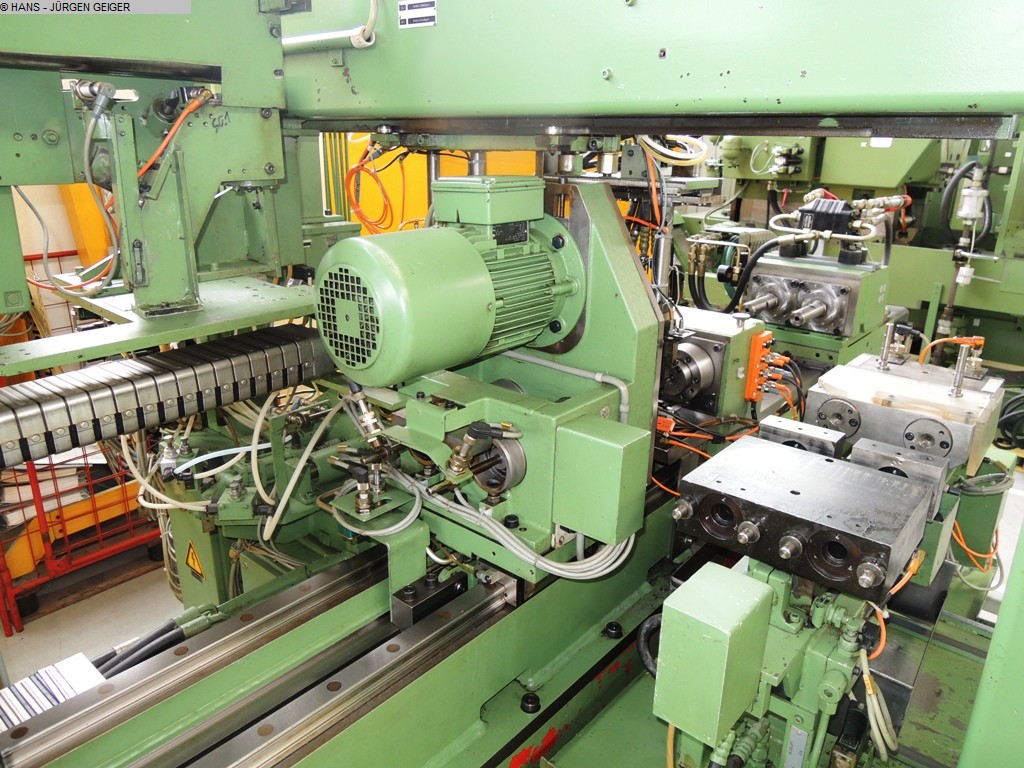

2 gekühlte und Ölnebel geschmierte HF-Spindeln Fabr. FORTUNA, ca. 2/3,5 kW
Leistung
Bohrschlittenvorschub über GS-Motor und Kugelrollspindel
Separat stehende Bohrölanlage ca. 1.500 Liter mit diversen Pumpen und mit
einer aufwändigen Bandfilter-Reinigungsanlage
Separat stehende Hydraulikanlage ca. 10 kW
Separat stehende Kühlanlage BKW für Spindel- und Hydraulikölkühlung
2 Separat stehende Schalt-und Steuerschränke, CE - Kennzeichnung,
Zustand : gut bis sehr gut - in Kürze vorführbereit Lieferung : ab
Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhal
