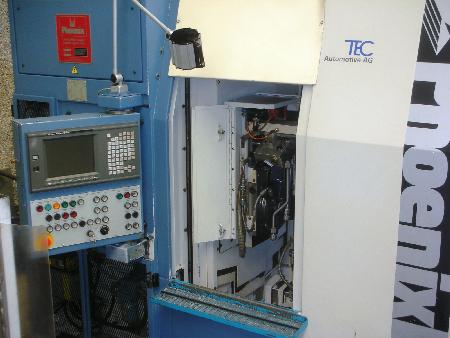

GLEASON PHOENIX 200 HG Kegelradschleifmaschine

Raddurchmesser - max.: 215 mm
Radbreite: 40,65 mm
Modul - max.:
Gesamtleistungsbedarf: 20 kW
Maschinengewicht ca.: 10 t
G L E A S O N (USA)
CNC Schleifmaschine für Spiral und Hypoid Kegelräder
Type PHOENIX HG 200
Baujahr 1997
______________________________________________________________________
max. Außen-Ø des Werkstückes 215 mm
Zahnprofilgröße Höhe x Breite 16 mm x 40,65 mm
Zähnezahlbereich 5 - 200
Max. Zähnezahlverhältnis 1 : 10
Schleifscheiben-Ø 51-190 mm
Schleifscheiben-Drehzahl 1.000 – 6.000 U/Min.
X-Achse (horizontal) 152 mm
Y-Achse (vertikal) 178 mm
Z-Achse (Schlittengrundplatte) 304 mm
Maschinenmitte bis Werkstückspindelmitte-Stirnfläche 115 mm
Achsengeschwindigkeit 125 mm/sec
Werkstückdrehzahlen 0-30 min1
Werkstückspindelbohrung konisch 3 29/32 Zoll
Gesamtantrieb ca. 20 kW - 380 V – 50 Hz
Gewicht ca. 10.000 kg
Zubehör / Sonderausstattung:
• FANUC – 7-Achsen CNC Steuerung Type 150 MB mit Bildschirm und
Direkteingabe,
selbsttätige Berechnung aller Werkstück- und Schleifparameter
• Große aufwändige Kühlmittelanlage mit Filtersystem, Bandfilter, etc.
• Angetriebenes Schleifscheibenabrichtgerät mit CNC-Abrichtsteuerung für das
automatische
Kompensieren von Form und Durchmesser nach jedem Abrichten
• Das Verzahnungsschleifen erfolgt entweder im Einzelteilverfahren mit
kegeliger
Topfscheibe (Gleason 30 °) bzw. mit einer zylindrischen Topfscheibe. Diese
Schleifscheiben können aus CBN oder aus herkömmlichen „abrichtbaren“
Aluminiumoxidscheiben bestehen. (Kostenfrage). Schleifen mit kegeliger
Schleifscheibe bietet Vorteile in Bezug auf Wärmeentwicklung und
Tragbildqualität.
Folglich können diese Kegelräderpaare (Automobilindustrie) in hoher Qualität,
gleichbleibender Genauigkeit kostenkünstig und mit kurzen Rüstzeiten gefertigt
werden. Ansonsten siehe Prospektkopie in unserer Website

Zustand : sehr gut – unter Strom vorführbereit
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
Wir bitten um Ihren Auftrag. Weitere Verzahnungsmaschinen ständig am Lager.
X-Achse (horizontal) 152 mm
Y-Achse (vertikal) 178 mm
Z-Achse (Schlittengrundplatte) 304 mm
Maschinenmitte bis Werkstückspindelmitte-Stirnfläche 115 mm
Achsengeschwindigkeit 125 mm/sec
Werkstückdrehzahlen 0-30 min1
Werkstückspindelbohrung konisch 3 29/32 Zoll
Gesamtantrieb ca. 20 kW - 380 V - 50 Hz
Gewicht ca. 10.000 kg
Zubehör / Sonderausstattung:
FANUC - 7-Achsen CNC Steuerung Type 150 MB mit Bildschirm und
Direkteingabe,
selbsttätige Berechnung aller Werkstück- und Schleifparameter
Große aufwändige Kühlmittelanlage mit Filtersystem, Bandfilter, etc.
Angetriebenes Schleifscheibenabrichtgerät mit CNC-Abrichtsteuerung für das
automatische
Kompensieren von Form und Durchmesser nach jedem Abrichten
Das Verzahnungsschleifen erfolgt entweder im Einzelteilverfahren mit
kegeliger
Topfscheibe (Gleason 30 °) bzw. mit einer zylindrischen Topfscheibe. Diese
Schleifscheiben können aus CBN oder aus herkömmlichen abrichtbaren
Aluminiumoxidscheiben bestehen. (Kostenfrage). Schleifen mit kegeliger
Schleifscheibe bietet Vorteile in Bezug auf Wärmeentwicklung und
Tragbildqualität.
Folglich können diese Kegelräderpaare (Automobilindustrie) in hoher
Qualität, gleichbleibender Genauigkeit kostenkünstig und mit kurzen
Rüstzeiten gefertigt werden.
Ansonsten siehe Prospektkopie in unserer Website

Zustand : sehr gut - unter Strom vorführbereit
Lieferung : ab Lager - wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
Wir bitten um Ihren Auftrag. Weitere Verzahnungsmaschinen ständig am Lager.
