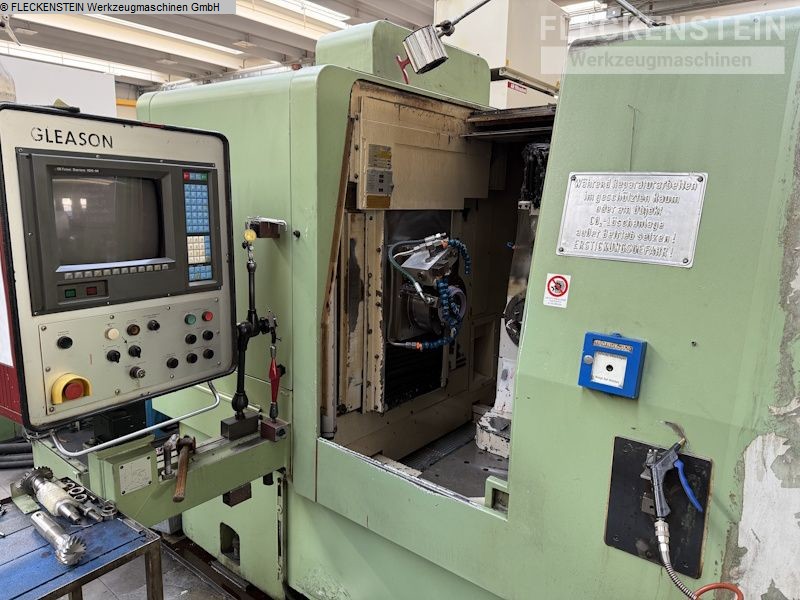

GLEASON PHOENIX 400HG Kegelradschleifmaschine

Raddurchmesser - max.: 406,4 mm
Radbreite: 66 mm
Modul - max.:
Modul - min.:
Modul:
Steuerung: FANUC Series 150M
Gesamtleistungsbedarf: 61,6 kW
Maschinengewicht ca.: 10 t
Raumbedarf ca.: 5,5x4,6 m
Die GLEASON Phoenix 400HG ist eine hochpräzise CNC-Kegelradschleifmaschine zum
Schleifen
von Spiral-, Hypoid- und Zerol-Kegelrädern in verschiedenen
Schleifverfahren.
Die Maschine basiert auf einem 6-Achs-Konzept mit zusätzlicher Abrichtachse
(D-Achse) und
ermöglicht vollständig interpolierende Bewegungen zwischen
Werkzeug und Werkstück. Dadurch
können sowohl GENERATING- als auch
FORMATE-Verfahren realisiert werden.
Durch die CNC-Steuerung lassen sich alle Bewegungen synchronisieren, wodurch
eine sehr hohe
Profilgenauigkeit, Wiederholbarkeit und Flexibilität erreicht
wird.
• CNC-Maschine GLEASON PHOENIX 400HG mit Steuerung FANUC 150M
• Gleason HMI –Bedienoberfläche für die einfache Eingabe von Verzahnungswerten
und Korrekturwerten

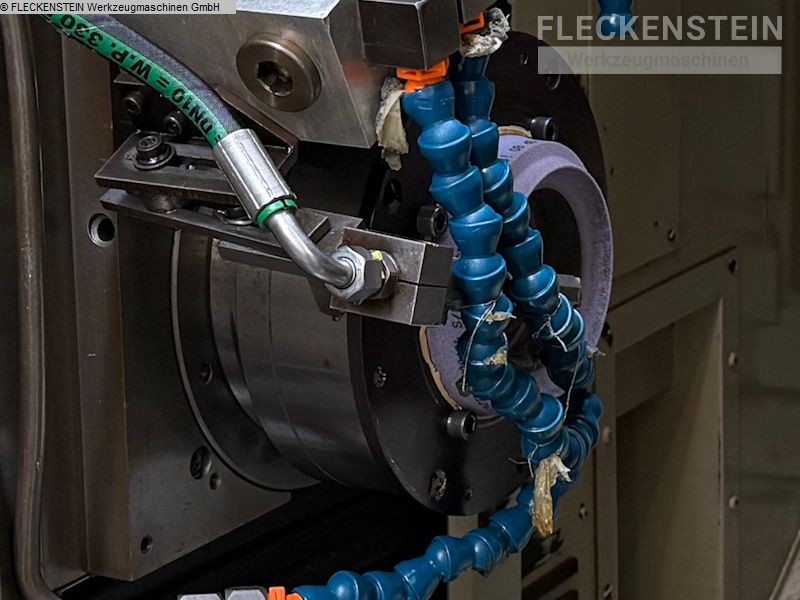

• Automatische Abrichteinheit mit Abrichterspindel
• Voll CNC-gesteuerte, auf kürzeste Einrichte- und Umrüstzeiten sowie höchste
Verzahngenauigkeit und Schleifleistung ausgelegte Maschinenkonzeption
• Alle Achsen und Spindel in Antriebstechnik FANUC
• Zentralschmierung

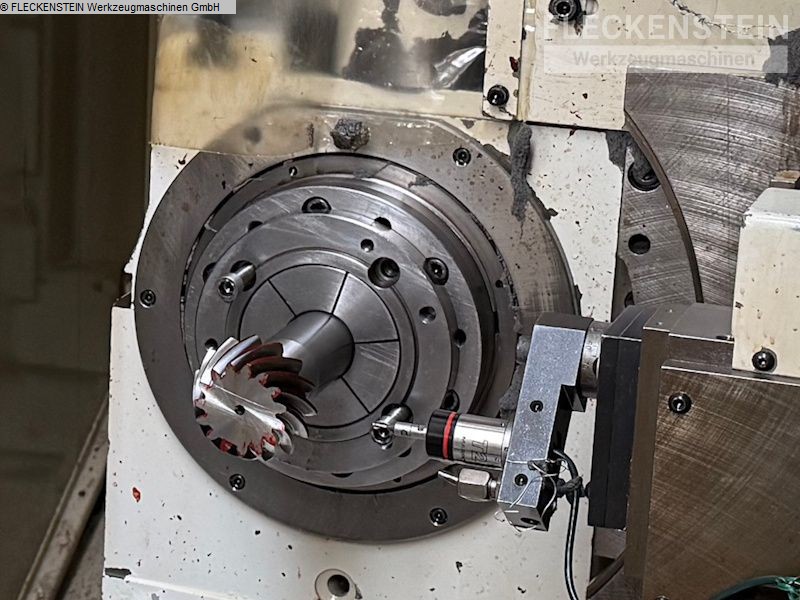

• Elektronische Einmitteinrichtung RENISHAW für die genaue rotative
Positionierung des Werkstücks

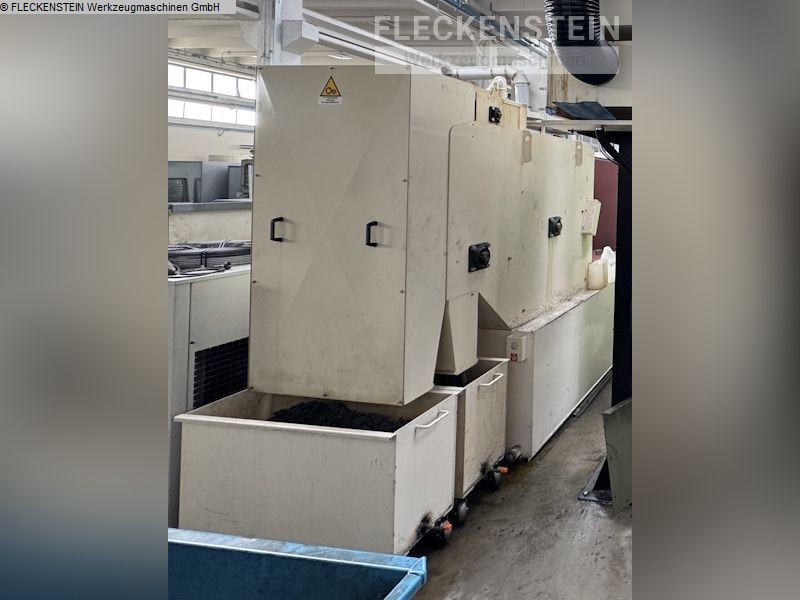

• Kühlschmierstoffanlage mit Rückkühleinrichtung, Ölbehälter ca. 1.000l
• Vorbereitet für Ölnebelabsaugung
• Volleinhausung des Arbeitsraums

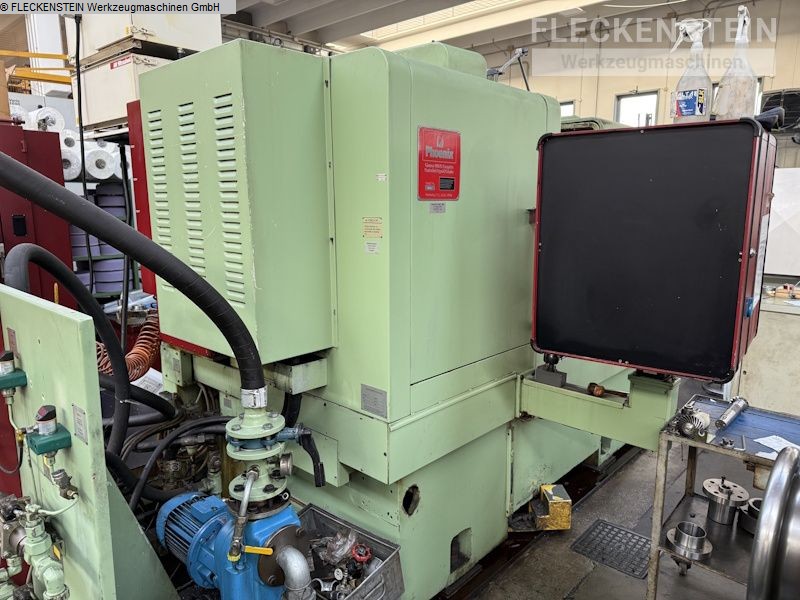

• Hydraulikaggregat
• Maschinenleuchte
• Dokumentation
