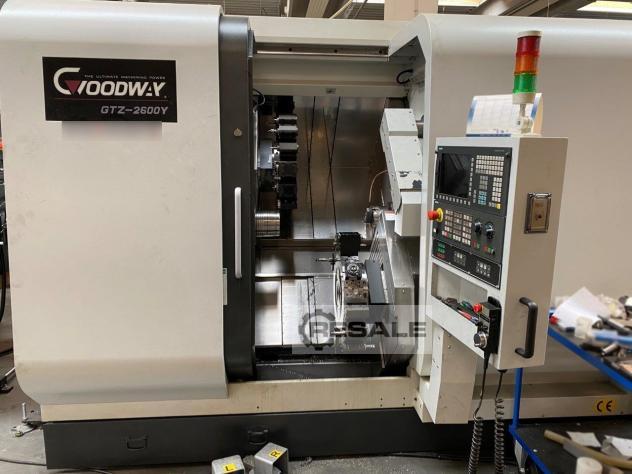

Goodway GTZ-2600Y CNC Doppelspindeldrehzentrum 8-Achsen

CNC Doppelspindeldrehzentrum 8-Achsen
Goodway GTZ-2600Y
Baujahr 2015
Erstinbetriebnahme beim Endkunden in 2018

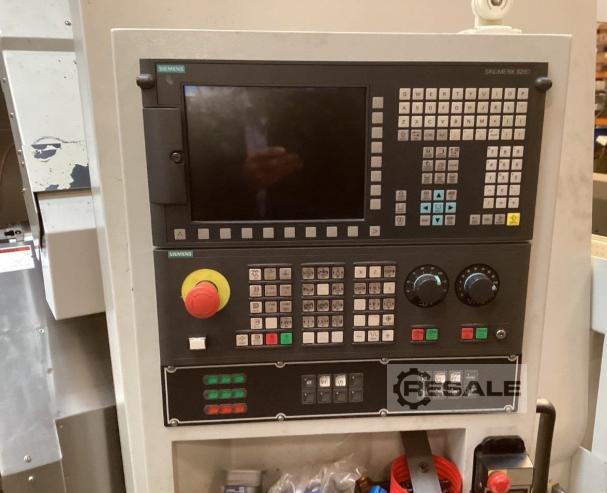

Siemens 828D CNC Steuerung
8-Achsen
Drehdurchmesser 250 mm
Drehlänge 600 mm

Hauptspindel:
Stangendurchlaß 65 mm.
Spindelantriebsleistung 11 kW.
Spindeldrehzahlen 4.000 U/min.
C-Achse 0,001°.

Gegenspindel:
Stangendurchlaß 65 mm.
Spindelantriebsleistung 11 kW.
Spindeldrehzahlen 4.000 U/min.
C-Achse 0,001°.
Gegenspindellängsweg B: 690 mm.

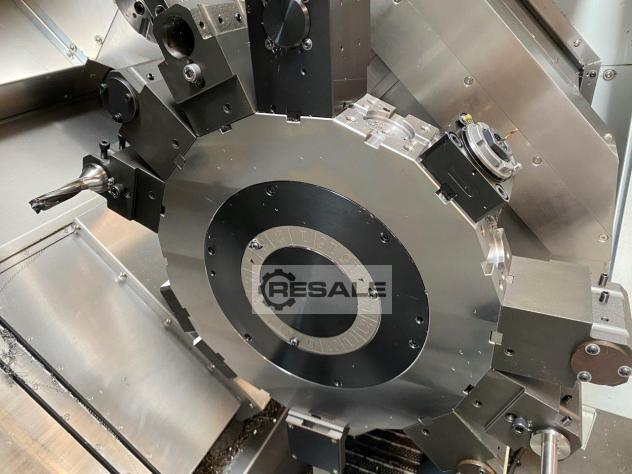

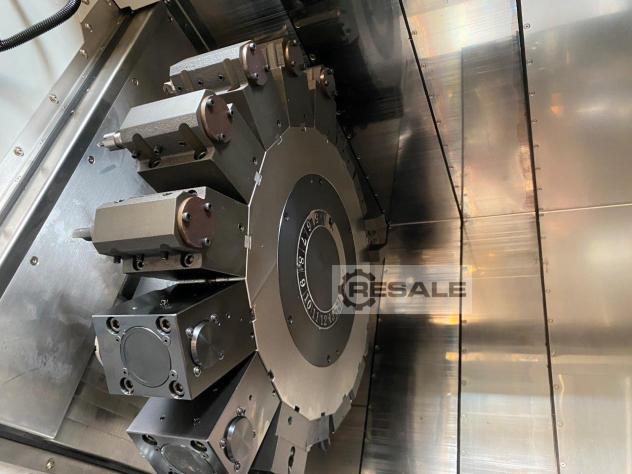

Werkzeugrevolver I
16-fach
Angetriebene Positionen (möglich) 16
Werkzeugantriebsleistung 3,7/5,5 kW
Werkzeugdrehzahlen bis 6.000 U/min.
Planweg X1 : 195 mm
Längsweg Z1: 620 mm.
Senkrechtweg Y: +/- 50 mm (für außermittige Bearbeitung)

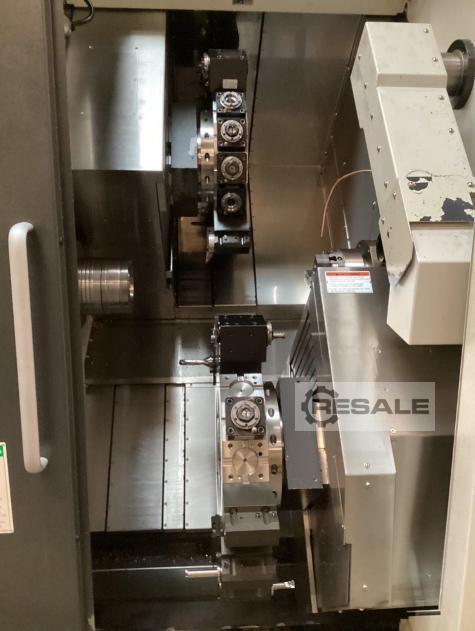

Werkzeugrevolver II
16-fach
Angetriebene Positionen (möglich) 16
Werkzeugantriebsleistung 3,7/5,5 kW
Werkzeugdrehzahlen bis 6.000 U/min.
Planweg X2 : 210 mm
Längsweg Z2: 620 mm.

Gesamtgewicht ca. 11.000 kg
Länge 4.445 mm
Breite 2.555 mm
Höhe 2.360 mm
Stromanschluß 65 kVA

Ausgestattet mit:
3-Backen Futter.
Spannzangenfutter Hainbuch.
Renishaw Werkzeugvermessung für beide Revolver.

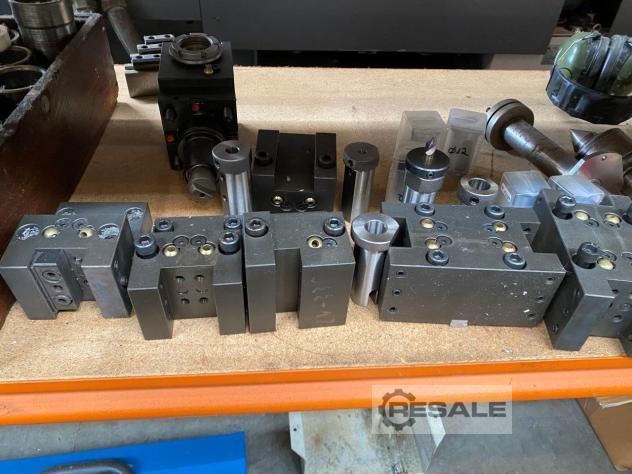

Paket Werkzeughalter.
Kühlmittelanlage.
Hochdruckkühlmittelpumpen von Grundfos 30 bar.

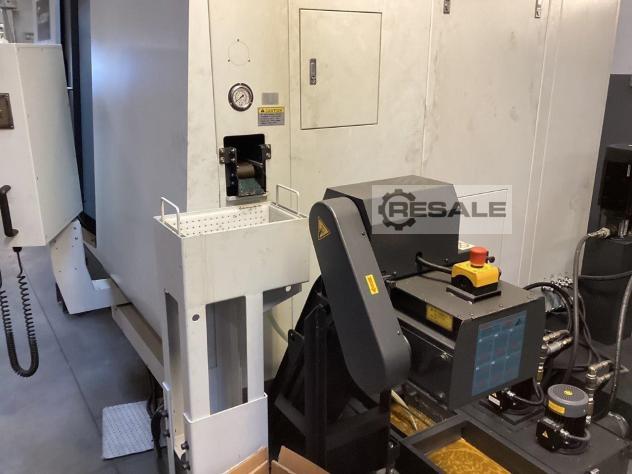

Späneförderer.

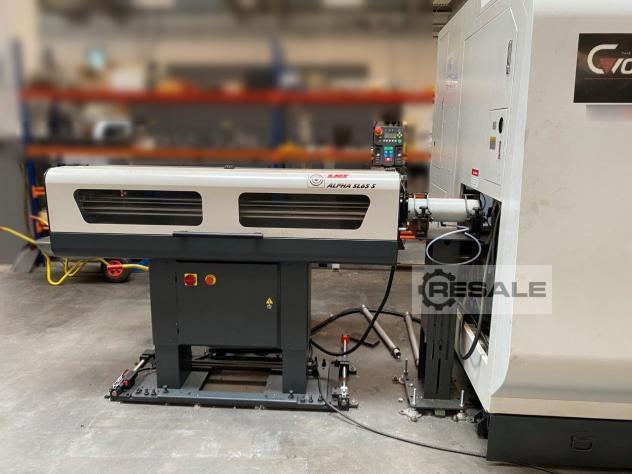

LNS Alpha Kurzstangenlademagazin.
