HAAS DS-30 CNC Drehzentren

CNC Drehmaschine HAAS DS-30 wurde 2013 in den Vereinigten Staaten von HAAS AUTOMATION, INC. gebaut. Die Maschine, die für die Bearbeitung von Werkstücken mit einem maximalen Durchmesser von 457 mm ausgelegt ist, bietet hervorragende Effizienz, Zuverlässigkeit und Präzision. In einem großen Arbeitsraum befinden sich zwei Spindeln mit einer C-Achse, die die Bearbeitung beider Seiten eines Werkstücks in einem einzigen Arbeitsgang ermöglichen. Der Werkzeugkopf wiederum erlaubt den Anbau von festen und angetriebenen Werkzeugen. Diese Lösung erhöht die Flexibilität der Maschine, da sie an die spezifischen Produktionsanforderungen angepasst werden kann. All dies wird durch eine fortschrittliche CNC-Steuerung mit vielen nützlichen Funktionen ergänzt. Das CNC Drehzentrum HAAS DS30 wiegt 7221 kg.

Technische Daten der Metalldrehmaschine HAAS DS-30
- maximaler Drehdurchmesser: 457 mm
- Maximale Drehlänge: 660 mm
- Umlaufdurchmesser über Bett: 806 mm
- Umlaufdurchmesser über Schlitten: 527 mm
- Vorschub in der X/Z-Achse: 318/660 mm
- Eilgang in der X-, Z-Achse: 24 m/min
- Anzahl der angetriebenen Werkzeuge: 6
- Schaftquerschnitt: 25×25 mm
- Werkzeugwechselzeit: 1 s
- Druckluftbedarf: 113 l/min
- Druckluftdruck: 6,9 bar
- Fassungsvermögen Kühlmitteltank: 208 l
- Stromanschluss: 3x 360-480 V; 50/60 Hz
- Gewicht der Maschine HAAS DS 30: 7221 kg

Hauptspindel
- maximale Drehgeschwindigkeit: 4000 U/min
- maximales Drehmoment (bei 500 U/min): 407 Nm
- Antriebsleistung: 22 kW
- Bohrungsdurchmesser: 76 mm

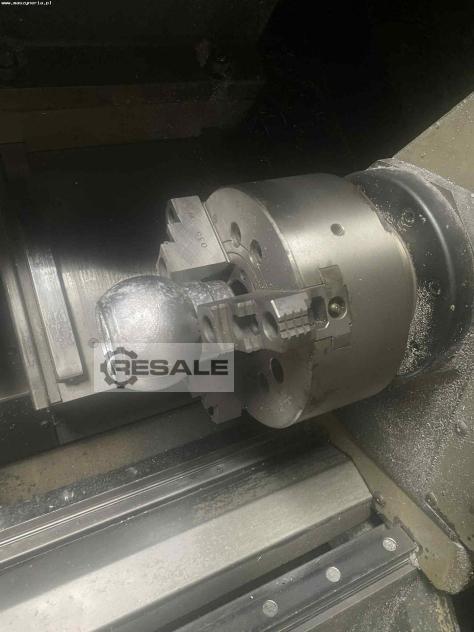

- Durchmesser des Spannfutters: 254 mm
- Spindelende: A2-6
- C-Achse
- C-Achse Indexierung: 0,01°

Gegenspindel
- maximale Drehgeschwindigkeit: 4000 U/min
- maximales Drehmoment (bei 700 U/min): 183 Nm
- Antriebsleistung: 14,9 kW
- Bohrungsdurchmesser: 61,9 mm

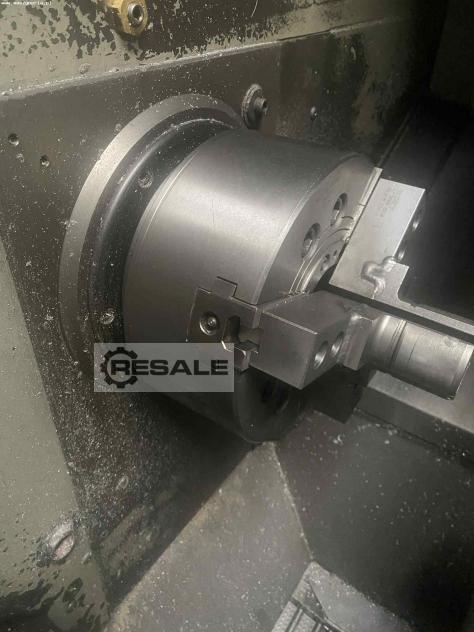

- Durchmesser des Spannfutters: 210 mm
- Spindelende: A2-5
- C-Achse
- C-Achse Indexierung: 0,01°

Ausstattung der Drehmaschine HAAS

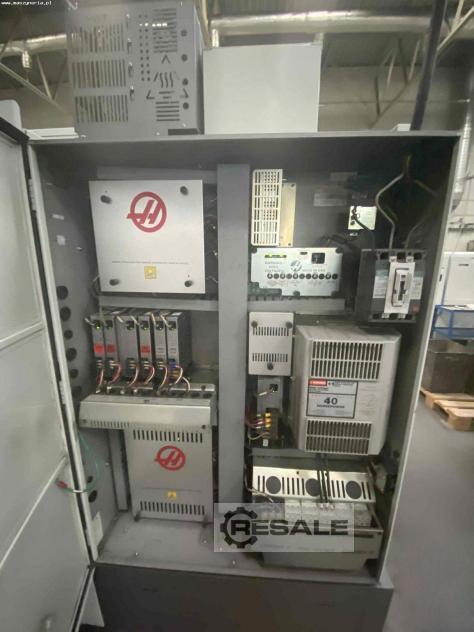

- CNC-Steuerung: HAAS
- Gegenspindel
- C-Achse

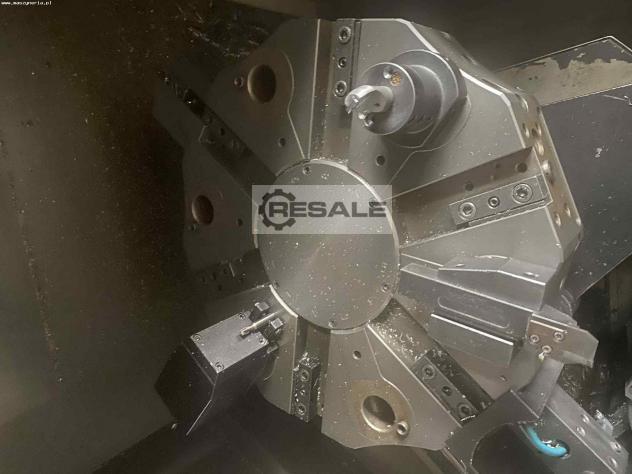

- 12-Positionen-Revolver BOT/VDI
- angetriebene Werkzeuge
- BOT20M DS Werkzeughalter
- Hydraulisches 3-Backen- Spannfutter mit weichen Backen
- Werkzeughalter für radial und axial angetriebene Werkzeuge
- Bandspäneförderer
- elektronischer Drehknopf
- Gewindeschneiden ohne Kompensationshalter
- Kugelumlaufspindeln mit Temperaturkompensation
- Installation für Druckluftanschluss
- automatische Zentralschmieranlage
- Kühlsystem mit ausziehbarem Kühlmittelbehälter
- Arbeitsplatzbeleuchtung

(Die angegebenen technischen Parameter wurden der Website des Maschinenherstellers entnommen. Ihre Genauigkeit kann nicht garantiert werden und sie können daher leicht von der Realität abweichen.)
