HABERKORN Foerderanlage nach Fluttunnel Transportanlage

Arbeitslänge: 4200 mm
Arbeitsbreite: 2500 mm
Arbeitshöhe: 850 - 1000 mm

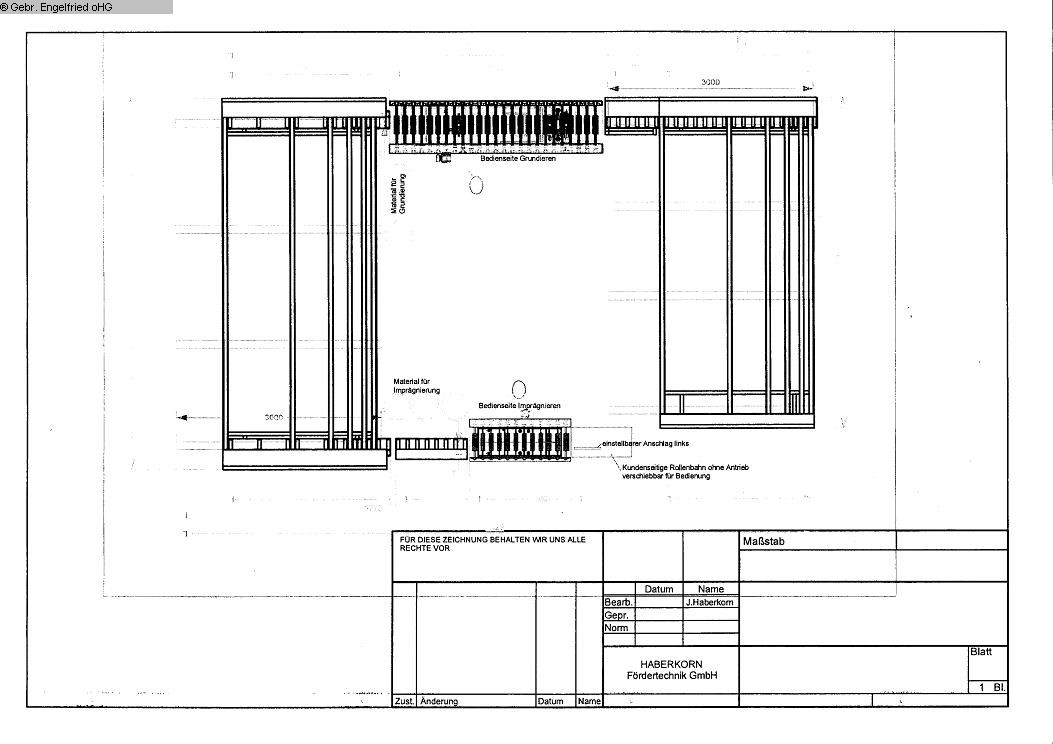

Haberkorn Förderanlage nach einem Fluttunnel
für Holzlängen von 300 mm - 4200 mm

Pos. 1
*******
1 Längs-Quer-Längsförderer ca. 2500 x 5500 mm
------------------------------------------------------------------
höheneinstellbare Sützböcke (ca. 850 mm - 1000 mm)
stufenlos angetriebene Rollenbahn ca. 5-25 m/min.
Rollendurchmesser 50 mm, 140 mm Rollenmantellänge
Übergabe auf Querförderer durch Heben-Senken der Rollenbahn
Querförderer mit 6 Stück Traversen
Förderbänder 50 mm breit, in Kunststoffbahnen geführt
Antrieb ca. 10 m/min. 0,37 KW
ca. 5000 mm von Anschlag zu Anschlag
Übergabe als Hebesenkeinrichtung
angetriebene Stahlrollen, Durchmesser 50 mm, 140 mm Mantellänge
Antrieb ca. 5-25 m/min., 0,37 KW
Rollenabdeckung nach HGB
Pos. 2
*******
Rollenbahn zum Heben und Senken ca. 790 x 600 mm
-------------------------------------------------------------------------
höheneinstellbare Stützböcke (ca. 850 mm - 1000 mm)
angetriebene Stahlrollen ca. 5-25 m/min.
Rollen galvanisch verzinkt, Rollendurchmesser 50 mm
140 mm Rollenmantellänge, Rollenabstand 140 mm
Antrieb über Getriebemotor
Rollenabdeckung nach HGB
Anschlag ca. 50 mm hoch, links
Pos. 3
*******
höheneinstellbare Stützböcke (ca. 850 mm - 1000 mm)
stufenlos angetriebene Rollenbahn ca. 5 - 25 m/min.
Rollendurchmesser 50 mm, 140 mm Rollenmantellänge
Übergabe auf Querförderer durch Heben-Senken der Rollenbahn
Querförderer mit 6 Stück Traversen
Förderbänder 50 mm breit, in Kunststoffbahnen geführt
Antrieb ca. 10 M7min., 0,37 KW
ca. 4.400 mm von Anschlag zu Anschlag
Rollenabdeckung nach HGB
Steuerung:
--------------
Siemens LOGO 24 RCo, 24 V DC, optische Endschalter, Not-Aus-Schleife
Fertig installiert mit 16 A Eurostecker
Anschluss: 400 V AC, 2,5 KW, 50 Hz.
Pneumatik: 6 - 8 bar, Verbrauch ca. 20 NL/min.
Farbe: RAL 7035 lichtgrau
CE nach EN 292 Teil 1, EN 292 Teil 2, EN 294, EN 349, EN 418,
EN 602-1EG Maschinenrichtlinie 89/392/EWG,
EG Niederspannungsrichtlinie 73/23/EWG
(techn. Daten lt. Hersteller - ohne Gewähr !)
