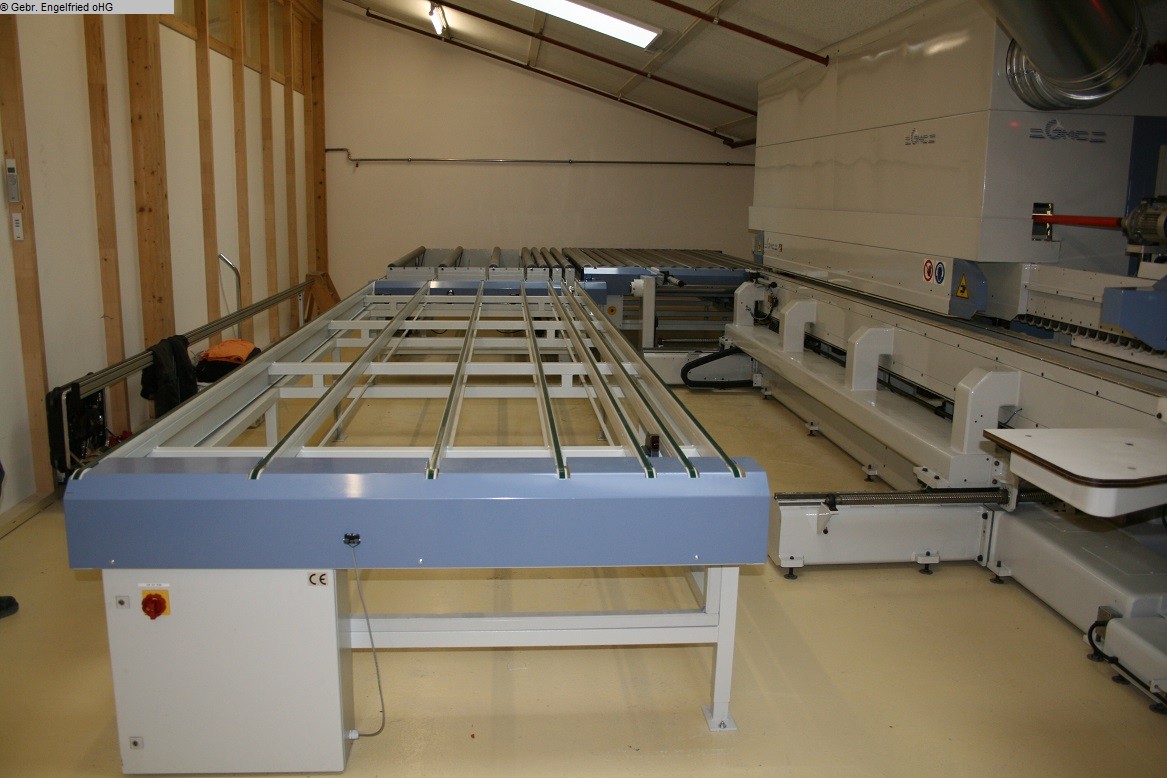

Transportanlage HABERKORN Ruecklauf fuer Umfaelzmaschine

Arbeitslänge: 3100 mm
Arbeitsbreite: ca. 3400 mm
Arbeitshöhe: 750 - 1000 mm
Haberkorn Rücklaufeinrichtung zum Umfälzautomat

Für Rahmen von 300 mm bis 3000 mm für automatischen
Rücklauf bestehend aus:

1. Querrollengang ca. 3100 mm lang
-------------------------------------------------
eingebaute Förderbänder zum Ablegen
der Flügel auf dem Querrollengang mit
ca. 10 mm Hub
Antriebsgeschwindigkeit ca. 5 - 30 m/min.
Rollendurchmesser 80 mm
Rollen mit PVC-Überzug
Getriebemotor mit 0,37 KW

2. Synchronisierte Hubeinrichtung nach Querrollengang
----------------------------------------------------------------- ---------
eingebaute Rollen mit stufenlosem Antrieb ca. 5 - 30 m/min.
max. 100 mm Hub
Rollendurchmesser 80 mm
Rollen mit PVC Überzug
Synchronlager aus GG 25
gehärtete Zahnräder und Stangen
2 Pneumatikzylinder 80 x 100 mm
einstellbare Anschläge (oben-unten)
Synchronisation über Wellen und Kegelradgetriebe

3. Längsförderer für Rücktransport
----------------------------------------------
Transportrieme n mit polyesterbeschichteter Lauffläche
50 mm breit, in Kunststoffführungen geführt
Antrieb mit Stirnradgetriebemotor 0,37 KW, ca. 5 - 30 m/min.

Flügel mit über 3000 mm können durch Mithilfe des
Bedieners umfahren werden.

Steuerung
--------------
Siemens S 7, 24 VDC
optischer Endschalter
Not-Aus-Schleife
Fertig installiert mit 16 A Eurostecker
Anschluss 400 V AC, 2,5 KW, 50 Hz.


Farbe:
---------
RAL 7035 lichtgrau

Aufbau, Inbetriebnahme und Einweisung EUR 980,00

(techn. Daten lt. Hersteller - ohne Gewähr !)
