HACO OMATIC 130 DTRH CNC Stanzmaschinen

HACO OMATIC 130 DTRH Stanzmaschine wurde 2014 in Belgien gebaut. Die Maschine wird zum Stanzen von Formen und Löchern unterschiedlicher Größe in Werkstücke mit einem Gewicht von bis zu 150 kg und einer maximalen Dicke von 6,5, einer Breite von 1500 mm und einer Länge von 4000 mm verwendet. Der Maschinenbediener bedient die Stanzmaschine manuell, indem er das Werkstück auf den Arbeitstisch legt und die Stanzwerkzeuge mit Hilfe einer speziellen, im Preis der Maschine enthaltenen Vorrichtung auswechselt.

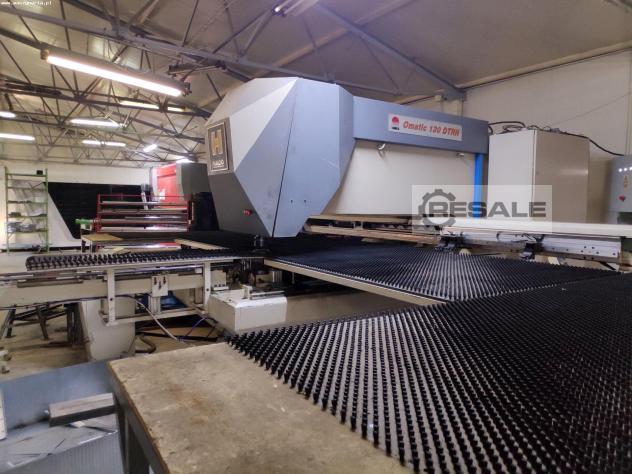

Der Stanzvorgang findet auf dem Bürstentisch der Stanzmaschine statt, der den Geräuschpegel deutlich reduziert und die Blechoberflächen ausreichend vor verschiedenen Arten von Kratzern und Kerben schützt. Je nach gewähltem Modus führt die Maschine zwischen 1.000 und 1.500 Stanzungen pro Minute mit einer Presskraft von 30 Tonnen durch. Zur Ausstattung gehören unter anderem eine CNC-Steuerung TPC 69C Graphics für die grafische Programmierung der gewünschten Formen, ein Satz Stanzwerkzeuge und drei hydraulische Blechpressen. Das Gesamtgewicht der Stanzmaschine beträgt 8700 kg.

Technische Daten der HACO OMATIC 130 DTRH Stanzmaschine
- Presskraft: 30 t
- maximales Werkstückgewicht: 150 kg
- Maximale Werkstücklänge: 4000 mm
- Maximale Werkstückbreite: 1500 mm
- Maximale Werkstückdicke: 6,5 mm
- Vorschubgeschwindigkeiten in der X/Y/Z-Achse: 2010/1510/37 mm
- Eilganggeschwindigkeiten in der X/Y-Achse: 64 m/min
- Positioniergenauigkeit in der X/Y/Z-Achse: +/- 0,05 mm
- Programmiergenauigkeit in der X/Y/Z-Achse: 0,01 mm
- Aufprallgeschwindigkeit Markiermodus: 1500 1/min
- Aufprallgeschwindigkeit Nibbelmodus: 1000 1/min
- Maximaler Werkzeugdurchmesser: 70 mm
- Gesamtleistungsbedarf: 25 kW
- Pressluftdruck: 6 bar
- Stromanschluss: 380 V; 50 Hz
- Abmessungen (L x B x H): 3400 x 3200 x 2500 mm
- Gewicht der Maschine OMATIC 130 DTRH: 8700 kg

Ausstattung der Stanzmaschine
- CNC-Steuerung: TPC 69C Graphics

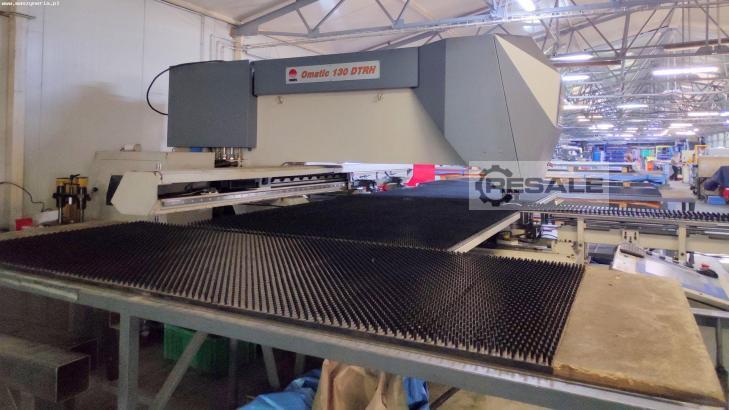

- Bürstentisch
- Hydraulische Blechklemmen: 3 Stk.
- Satz von Stanzwerkzeugen

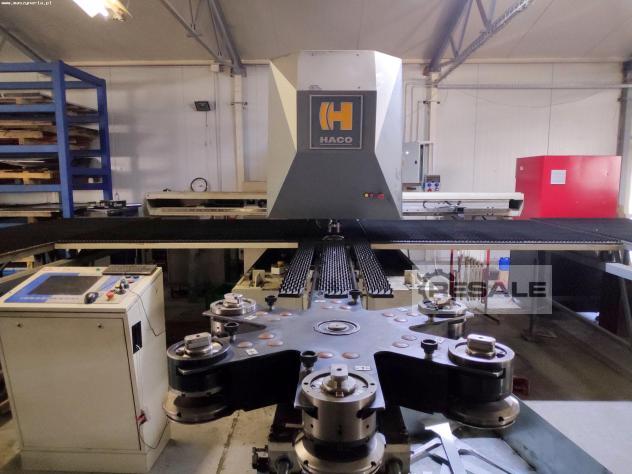

- manuelle Vorrichtung zum Auswechseln der Stanzwerkzeuge in der Maschine
