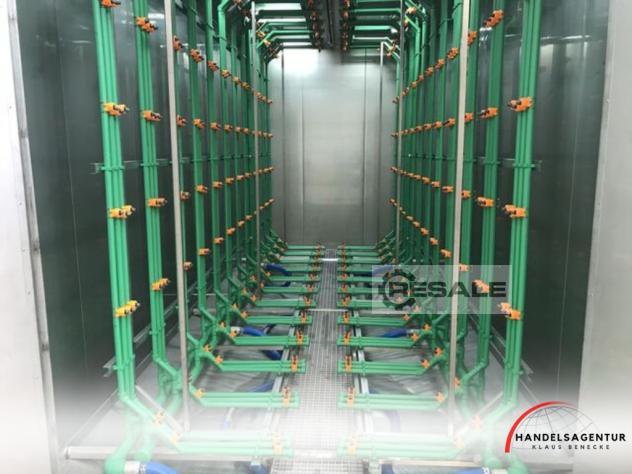

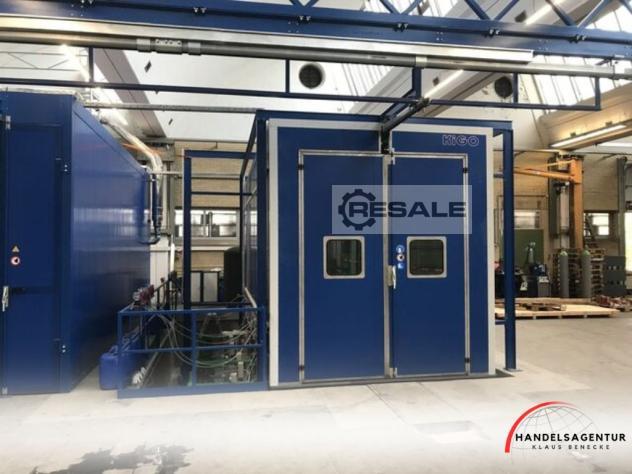

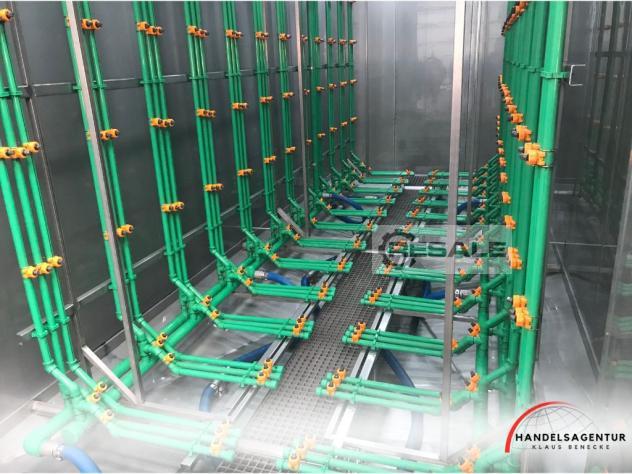

2.1.1. Begehbare Reinigungskabine, Vorbehandlung für Stahl und Aluminium
Die Reinigungskabine ist für eine automatische Reinigung vorgesehen. Dabei kann mit mittlerem Druck gesprüht werden. In der Kabine sind 7 verschiedene Sprühtanks. Die Teilegrößen sind max. L= 6.000mm, B= 2.000mm, H= 2.300mm.

1 Maße der Kabine Länge 6.500 mm
Breite 3.000 mm
Höhe 3.600 mm
2 Maße der Vorbehandlung komplett Länge 6.600 mm
Breite 4.640 mm
Debpm0Nom
Höhe 4.300 mm

2.1.1.1. 1. Prozess Entfettung/Neutralbeize
Beheiztes Becken, 50-55°C, Zeit = 3-6 Minuten, Abtropfzeit= 80 Sekunden
2.1.1.2. 2. Prozess Saure Mineralbeize
Beheiztes Becken, 50-55°C, Zeit = 3-6 Minuten, Abtropfzeit= 80 Sekunden
2.1.1.3. 3. Prozess Spülen 1
in dieser Kammer wird mit Umgebungstemperatur gespült , Zeit = 0,75-1,5 Minuten, Abtropfzeit= 1 Minute
2.1.1.4. 4. Prozess Spülen 2
in dieser Kammer wird mit Umgebungstemperatur gespült , Zeit = 0,75-1,5 Minuten, Abtropfzeit= 45 Sekunden.
2.1.1.5. 5. Prozess Spülen 3
in dieser Kammer wird mit Umgebungstemperatur gespült , Zeit = 0,75-1,5 Minuten, Abtropfzeit= 45 Sekunden
2.1.1.6. 6. Prozess Nano-Keramik
in diesem Prozess wird mit Umgebungstemperatur gearbeitet , Zeit = 0,75-1,5 Minuten, Abtropfzeit= 60 Sekunden
7. Prozess Deckensprühring für Nachspülen nach Prozess 6
in diesem Prozess wird mit Umgebungstemperatur gespült , Zeit = 1 Minute, Abtropfzeit= 60 Sekunden
2.1.1.7. 8. Prozess Passivierung, No-rinse für Aluminium
in dieser Kammer wird mit Umgebungstemperatur gespült , Zeit = 2-3 Minuten, Abtropfzeit= 1-2 Minuten

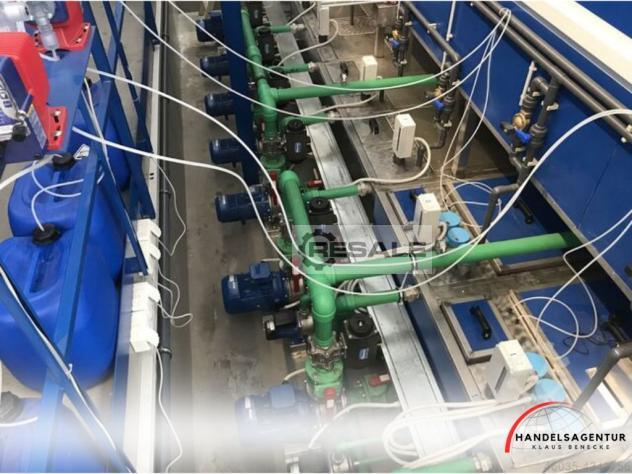

2.1.1.8. Umkehr-Osmoseanlage
Umkehr-Osmoseanlage 250 Liter /Std.
2.1.1.9. Ölskimmer
Tank Nr. 1 ist mit einem Öl-Skimmer „UniSkim-21-100“ ausgestattet.
Aufbau:
Das Sprühsystem ist 2-teilig und beweglich und wird über ein pneumatisches Schiebesystem bis zu 500 mm bewegt.
Die Zuführung zurück zu den Tanks ist ebenfalls fahrbar über ein pneumatisches Schiebesystem mit 7 Positionen mit der Aufgabe, die 7 Tanks zu bedienen.

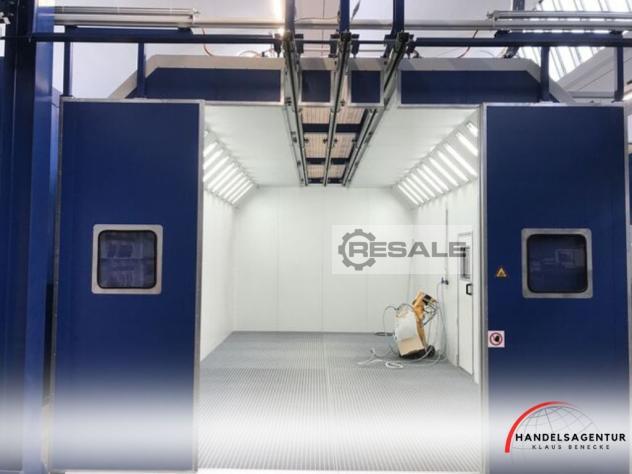

2.1.2. Begehbare Beschichtungskabine
1 Abmessung Kabine Länge 7.400 mm
Breite 4.000 mm
Höhe 3.236 mm
2 Abmessung Kabine incl. Absaugung Länge 8.552 mm
Breite 6.232 mm
Höhe 4.393 mm
Die Kabine hat 2 Pneumatische Türen einseitig zum Ein/Auslass der Werkstucke, und zusätzlich 1 seitliche Tür für den Beschichter.

2.1.3.Pulverbeschichtungsanlage Wagner, – Prima Sprint – 1x

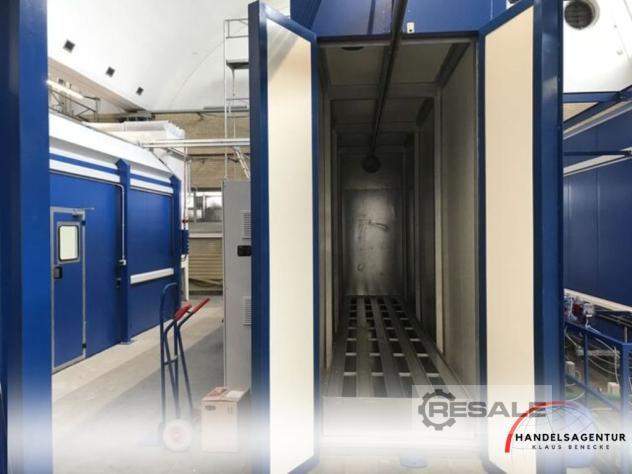

2.1.4. Pulver- Einbrennofen
1 Innenmaß Länge 6.500 mm
2 Innenmaß Breite 2.200 mm
3 Innenmaß Höhe 3.416 mm

Pulverbeschichtungsanlage mit 7 Zonen Vorbehandlung

2.1.5. Trockner
1 Innenmaß Länge 6.500 mm
2 Innenmaß Breite 1.200 mm
3 Innenmaß Höhe 3.416 mm

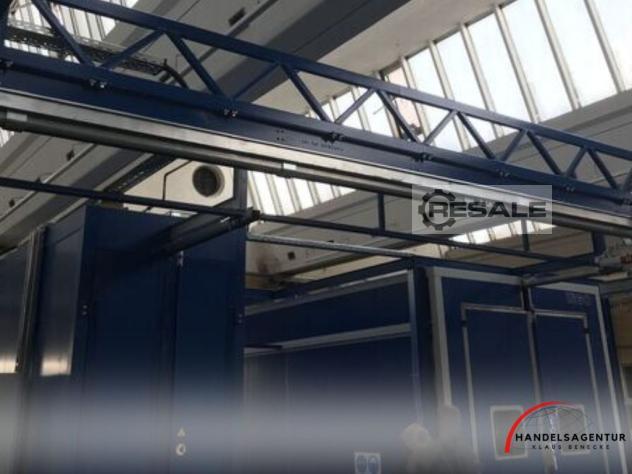

2.1.6. Manuelles Fördersystem
Das Fördersystem besteht aus:
Das Fördersystem ist ausgelegt für ein Traversengewicht von 700 Kg, der Fahrwagen trägt max. 2.000 Kg auf 3 Schienen.
