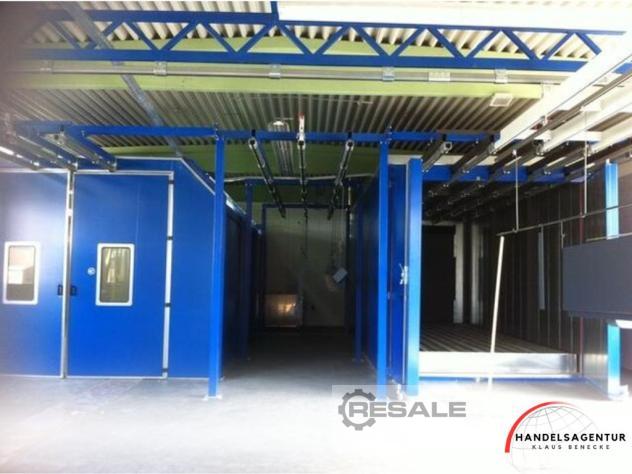

Pulverbeschichtungsanlage fuer Grossteile

Beispiel:(alle Groessen sind individuell aenderbar)
Platzbedarf: 30 x 15 Meter
Teilegroesse: L= 6.200mm B= 2.300mm H= 2.000mm

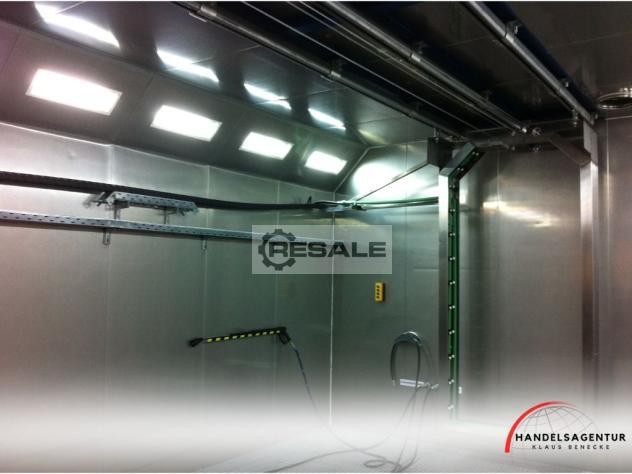

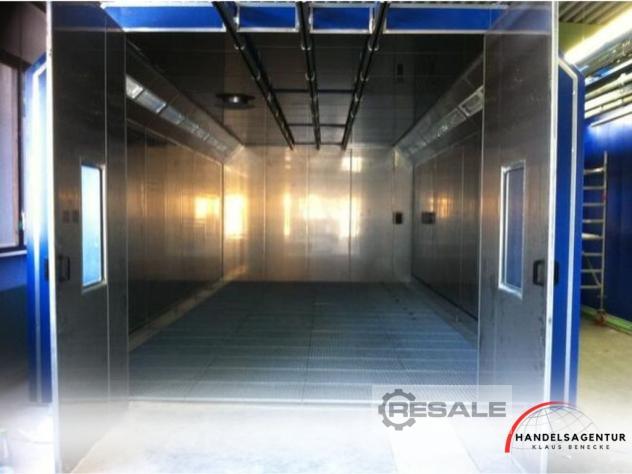

Reinigungskabine begehbar incl. Spruehkranz automatisch
1 Masse der Kabine
Laenge 9.000 mm
Breite 4.500 mm
Hoehe 3.400 mm
2 Masse der Tanks
Laenge 1.200 mm
Breite 850 mm
Hoehe 1.000 mm
2 Masse der Kabine
komplett
Laenge 9.140 mm
inklusive Tanks Breite 5.580 mm
Hoehe 4.200 mm

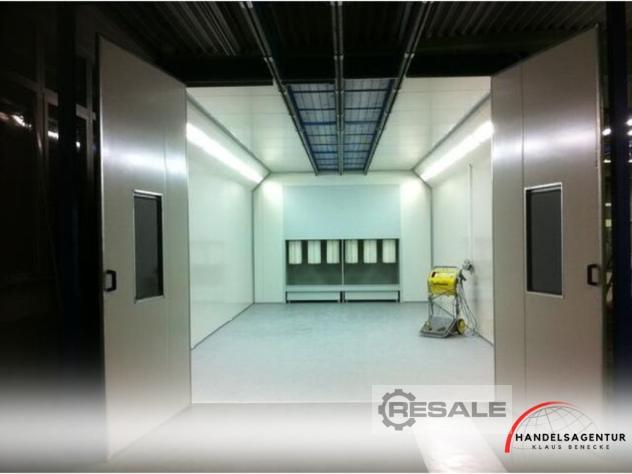

Beschichtungskabine begehbar, manuelle Beschichtung
Lmmuapd8S
1 Abmessung Kabine Laenge 9.000 mm
Breite 4.500 mm
Hoehe 3.400 mm
2 Abmessung Kabine inclusive Absaugung
Laenge 10.125 mm
Breite 4.500 mm
Hoehe 3.400 mm

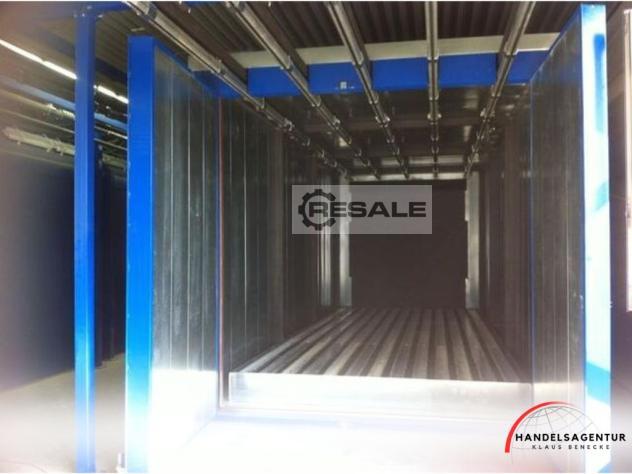

Pulvereinbrennofen
1 Innenmass Laenge 6.500 mm
2 Innenmass Breite 2.500 mm
3 Innenmass Hoehe 2.950 mm
4 Aussenmass incl. Thermoblock Laenge 7.600 mm
5 Aussenmass incl. Thermoblock Breite 2.800 mm
6 Aussenmass incl. Thermoblock Hoehe 3.100 mm

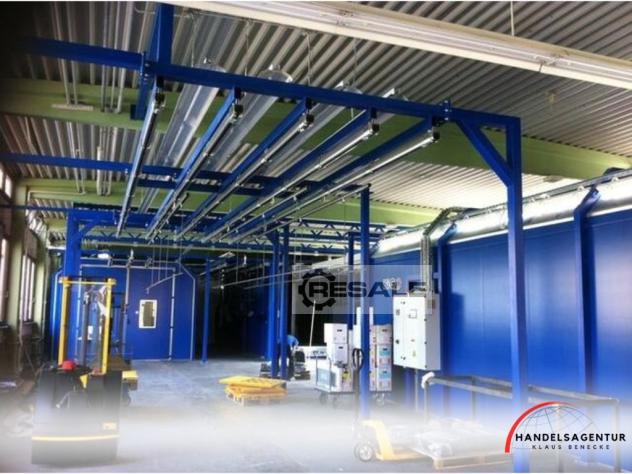

Manuelles Foerdersystem
Das Foerdersystem besteht aus:

1. Traegerkonstruktion, bestehend aus Stahlelementen, 120x120m/ IPE 160
2. Rollapparate - Nr. 9862 GL 4 Stueck
3. Pneumatik-Zubehoer fuer das Sperren - Entriegeln waehrend der Uebergabe 4. Schienensystem - Nr. 9060 - 234 Meter
5. Rollapparate - Nr. 9862 GLHT 24 Stueck
6. Verbindungsstuecke – Nr.9061M 34 Stueck
7. Befestigungsklammern - Nr. 9067/180 234 Stueck
8. Stopper -Nr. 9169 21 Stueck
9. Verriegelung beweglich – Nr. 9601 VM 6 Stueck
10. Verriegelung starr -Nr. 9601 VF 17 Stueck

Elektrische Steuerung
Die elektrische Steuereinheit ist in elektrische und automatische Steuerung geteilt.
Mit ihr koennen wir alle oben erwaehnten Einheiten kontrollieren und bestehen aus:
- PLC
- Touch Screen 5“ Farbe -easy view-
- Modem
- Thermo- Magnetschalter. Sicherung (Telemechanique, Siemens, ABB).
- Kabel, Halterungen, Rohre usw.

Transport und Montage
Die Transportkosten sowie komplette Montageleistungen sind inclusive.
Bauseitige Leistungen (sind von Ihnen bereit zu stellen).
