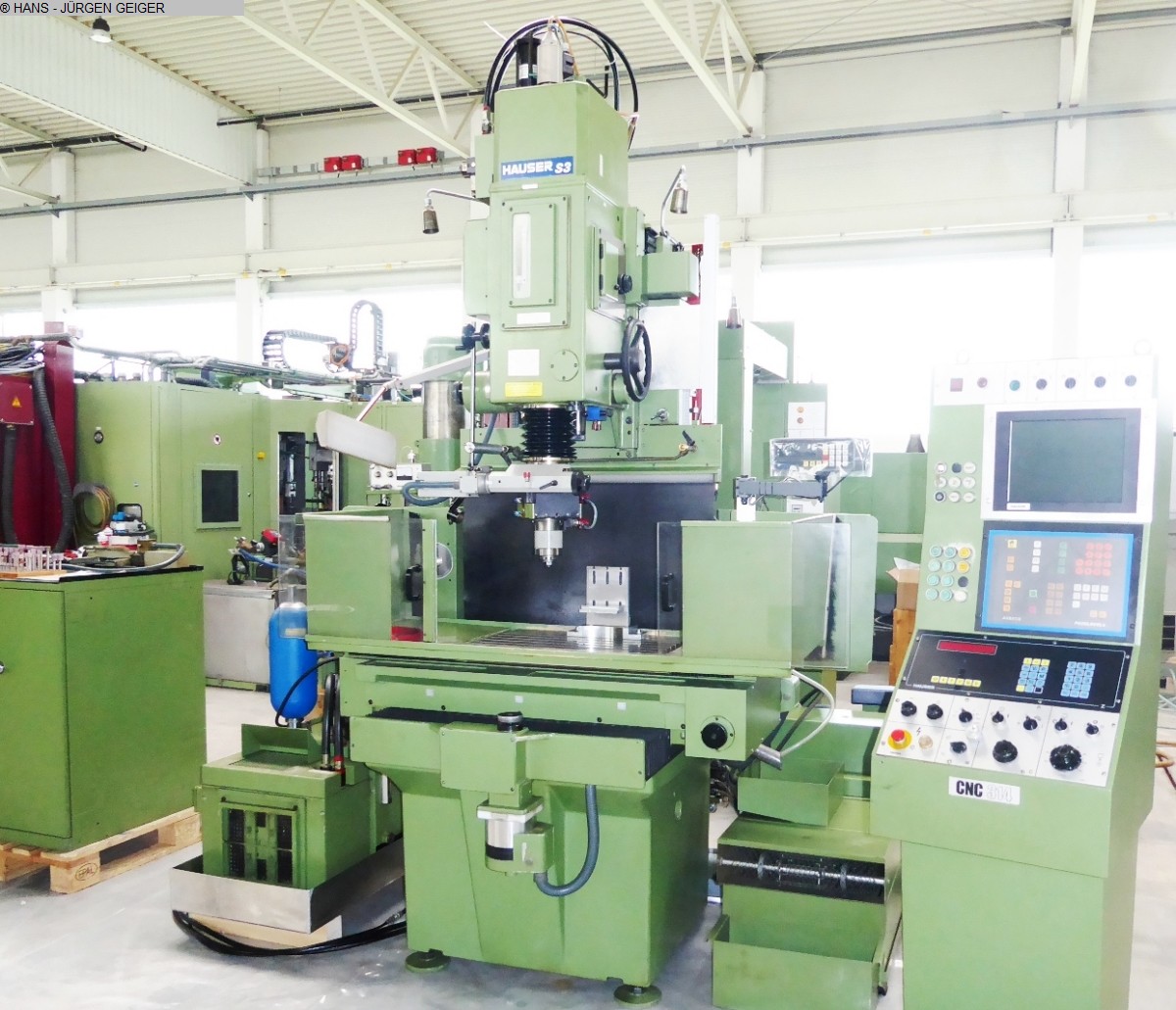

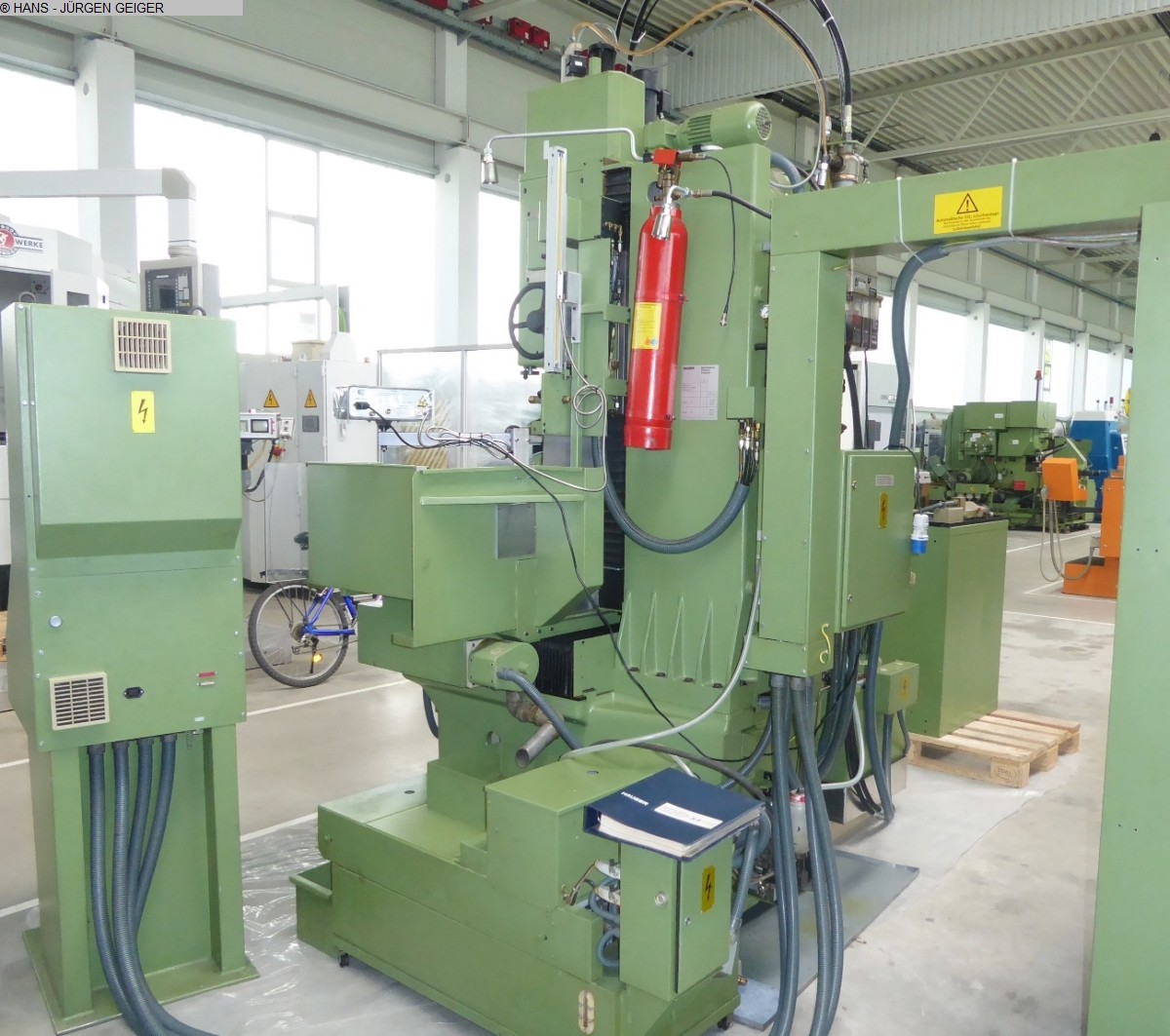

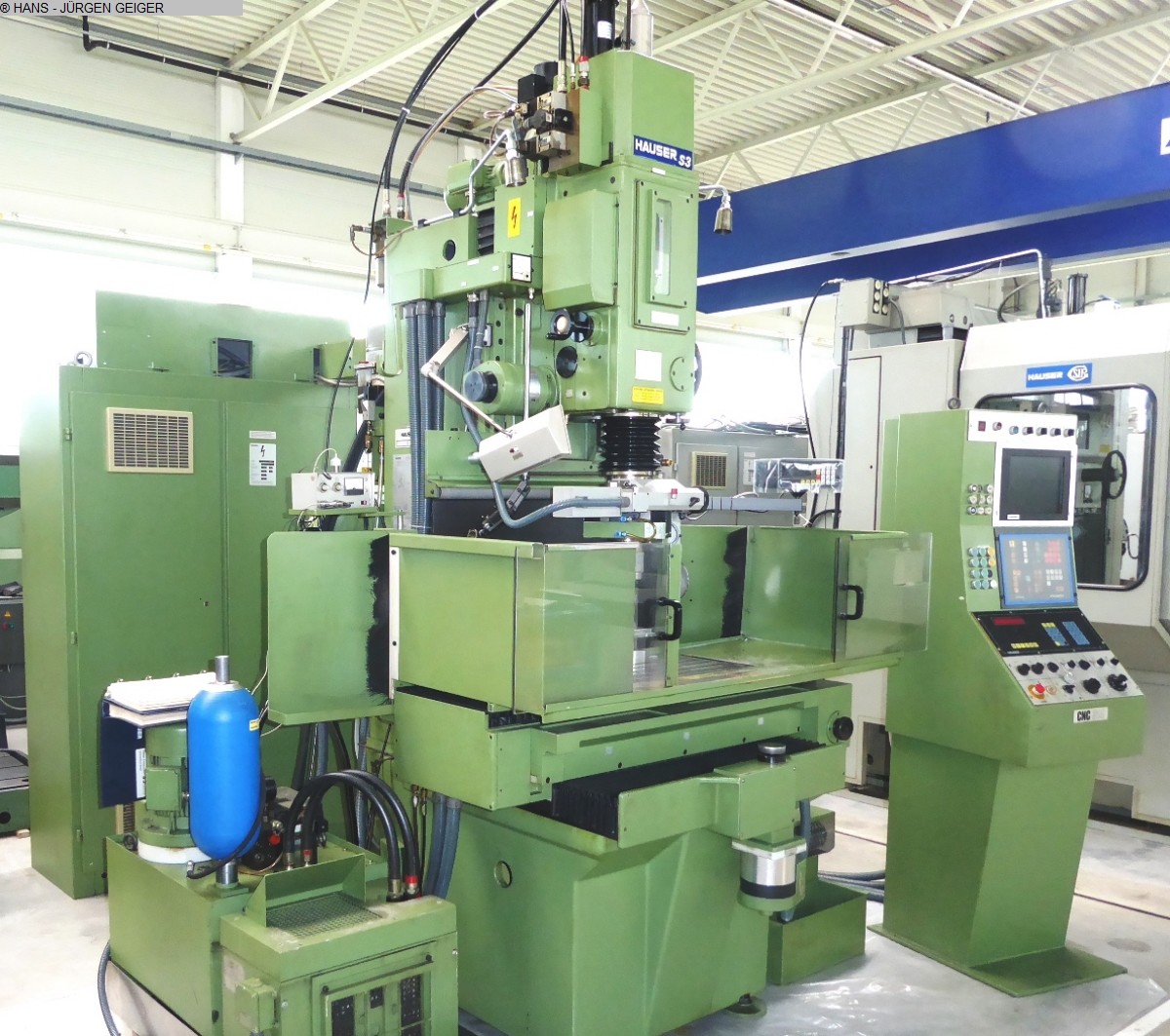

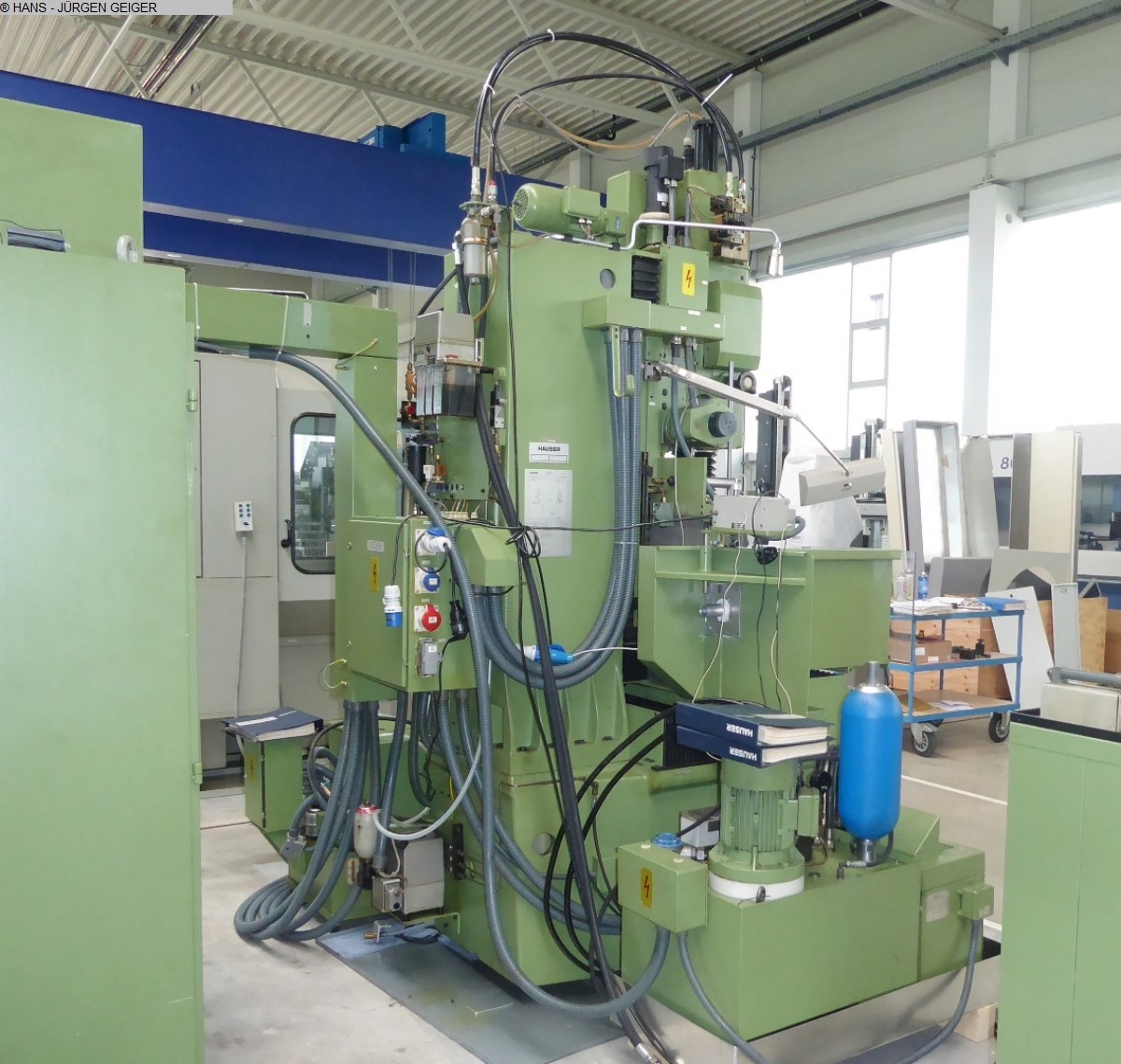

HAUSER S 3 - CNC 314 Koordinatenschleifmaschine

x-Weg: 400 mm
y-Weg: 250 mm
Werkstückhöhe: mm
Steuerung: CNC 314 ELESTA
Gesamtleistungsbedarf: 15 kW
Maschinengewicht ca.: 5500 kg
Raumbedarf ca.: m
H A U S E R (Schweiz)
CNC gesteuerte Koordinaten - Schleifmaschine
Type S 3 – CNC 314
Baujahr circa 1990 # S 32086
_____________________________________________________________________
Tischgröße ca. 600 x 380 mm
Tischbelastung ca. 300 kg
Tischverfahrweg längs max. (X) 400 mm
Tischverfahrweg quer max. (Y) 250 mm
Senkrechverstellung des Schleifschlittens max. (W) 450 mm
Schleifspindelhub max. (Z) 120 mm
Schleifkopfschlitten Hub hydr. 15 – 12.000 mm/Min.
EinbauhöheTisch/Schleifspindel min./max. -75-/+485 mm
Ausladung Schleifspindel 350 mm
Komischschleifen max. 16 °
Schleif-Ø Bohrung max. ca. 230 mm
18 Spindeldrehzahlen je nach Spindelmotor
stfl. regelbar 4.500-80.000 U/Min.
Planetendrehzahl (C) stfl. regelbar 5-250 U/Min.
U-Achse, radiale Zustellung 6 mm
Gesamtantrieb ca. 15 kW - 400 V – 50 Hz
Gewicht/Gesamtgewicht ca. 4.000/5.500 kg
Zubehör / Sonderausstattung:
• CNC Bahnsteuerung Type CNC 314 (ELESTA –POSELESTA II) mit Bildschirm,
für 4 Achsen (=XYC+ U-Achse), mit Kreis- und Linear-Interpolation in
2 ½ Dimensionen (XY+C).
Teach-In Programmierung direkt an der Maschine. Fehlermeldungen,
Schnittstelle RS 232 mit div. Unterprogramme, sowie mit manuellem
Verfahren der Achsen am Steuerpult oder mit elektronischem
Handsteuergerät.
• Sep. Digitalanzeige für die Z – Achse, Z-Achse mit Schnell-
Hubeinrichtung
• C-Achse programmierbar für einfache Konturen und Taschen, Schleifen von
Radien
• U-Achse als manuelle und gesteuerte Zustell-Achse radial, am Schleifkopf
montiert, mit digitaler Anzeige, schleift automatisch unterschiedliche
Bohrungs-Durchmesser,
• 2 Schleifmotoren bis zu einer Spindeldrehzahl von 80.000 U/Min.,
• Aufgebautes Akustisches Schleifkontakt-Anzeigegerät KSV 5
• HI-Cut Einrichtung (Öl-Kühlung) und automatische Brandschutzanlage
Krafft Buer
• Separat stehende Kühlmittelanlage mit Bandfilter, separat stehende
Hydraulik mit Kühler,
• Sep.- Schaltschrank, Zentralschmierung, diverse Spannzangen,
Bedienwerkzeuge, etc.
Leider momentan kein weiteres Zubehör vorhanden.
Zustand : sehr gut / vorführbereit unter Strom
Lieferung : ab Lager hier – wie besichtigt
Zahlung : rein netto - nach Rechnungserhalt
