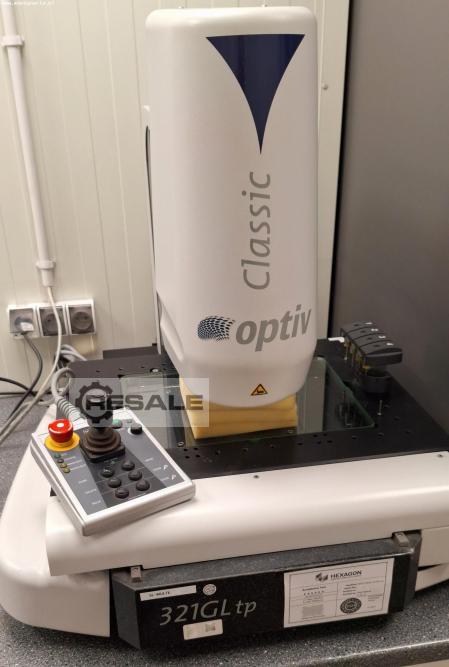

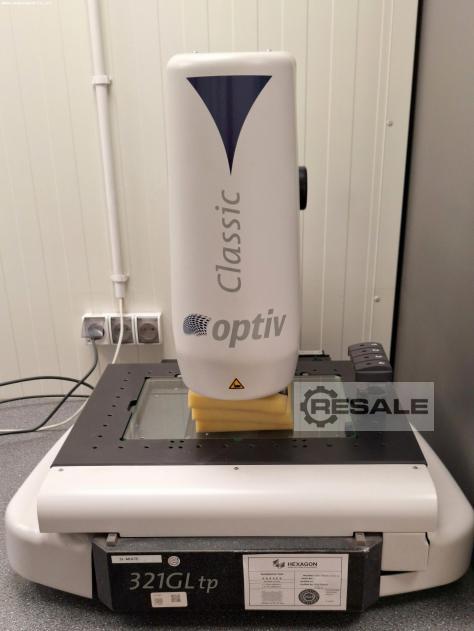

HEXAGON OPTIV CLASSIC 321 GL tp Messmaschinen

Optische Messgerät HEXAGON OPTIV CLASSIC 321 GL tp wurde im Jahr 2009 in der Schweiz gebaut. Diese technologisch fortschrittliche Maschine ist die beste Lösung für die hochpräzise Messung und Inspektion von z.B. elektronischen Bauteilen, Mikrolochwerkzeugen, Glasfasern und Inkjet-Düsen. Dank des Einsatzes eines 8-Segment-LED-Ringlichts mit RGB-Farbempfindlichkeitsanpassung erkennt und erfasst das HEXAGON messmaschine die Kanten farbiger Teile viel leichter als herkömmliche Graustufen- oder Beleuchtungsmodifikationen. Die angebotene Maschine verfügt außerdem unter anderem über eine 3-Achsen-Mikroprozessor-CNC mit Vektor-Bahnsteuerung, eine CCD-Kamera mit 6,5-fachem Zoom und die PC-DMIS Vision-Messtechniksoftware mit der innovativen MultiCapture-Funktion, die alle 2D-Merkmale im Sichtfeld gleichzeitig erfasst und so die Prüfgeschwindigkeit um bis zu 50% erhöht. Das Gesamtgewicht der Maschine beträgt 170 kg.

Technische Daten der Messmaschine HEXAGON OPTIV CLASSIC 321 GL tp
- Vorschubgeschwindigkeit in der X/Y/Z-Achse: 230/200/150 mm
- maximale Vorschubgeschwindigkeit in der X,Y,Z-Achse: 160 mm/s
- Maximales Werkstückgewicht: 20 kg
- Messsystem: inkrementales, optoelektronisches Längenmesssystem
- Messauflösung: 0,05 µm
- Messgenauigkeit in der X,Y-Achse (optischer Sensor): Ex, Ey = (1,6 + L/250) µm
- Messgenauigkeit in der XY-Achse (optischer Sensor): Exy = (2,0 + L/250) µm
- Messgenauigkeit in der X,Y-Achse (schaltendes Tastsystem): Ex, Ey = (2,0 + L/250) µm
- Messgenauigkeit in der XY-Achse (schaltendes Tastsystem): Exy = (2,5 + L/250) µm
- Messgenauigkeit in der Z-Achse (schaltendes Tastsystem): Ez = (2,9 + L/200) µm
- Sichtfeld mit Standardobjektiv: von 1,13 x 0,85 mm bis 6,4 x 4,8 mm
- Maximale Leistungsaufnahme: 120 W
- zulässiger Umgebungstemperaturgradient: 0,8 °C/h, 1,0 °C/d, 0,6 °C/m
- Umgebungstemperatur: 20 °C ± 1 °C
- Spannungsversorgung: 110-240 ± 10 % V; 50/60 Hz
- Abmessungen (L x B x H): 705 x 986 x 890 mm
- Gewicht der Maschine: 170 kg

Ausstattung der HEXAGON Messmaschine
- 3-Achsen-Mikroprozessor-CNC mit Vektor-Bahnsteuerung
- Metrologie-Software: PC-DMIS Vision
- Vision-Sensor für die berührungslose Messung von kleinsten und präzisen Bauteilen
- CCD-Kamera mit 6,5-fachem motorisiertem CNC-Zoom
- DC-Servomotoren

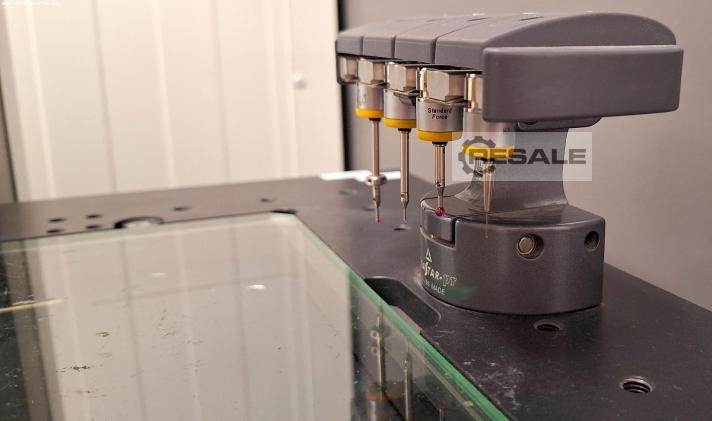

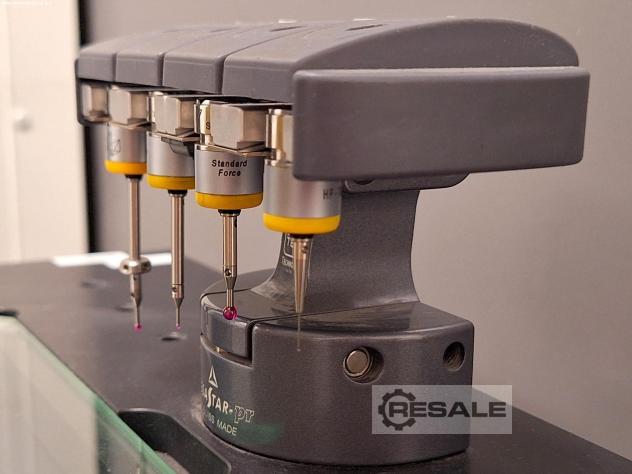

- modularer Tasterwechsler: TESASTAR-pr
- Linearführungen in allen Achsen
- koaxiales LED-Oberlicht (weiße LED)
- LED-Rücklicht (grüne LED + Streuscheibe)
- Mehrsegment-LED-Ringlicht
