Richtpressen HIDROBRASIL PH4C PR

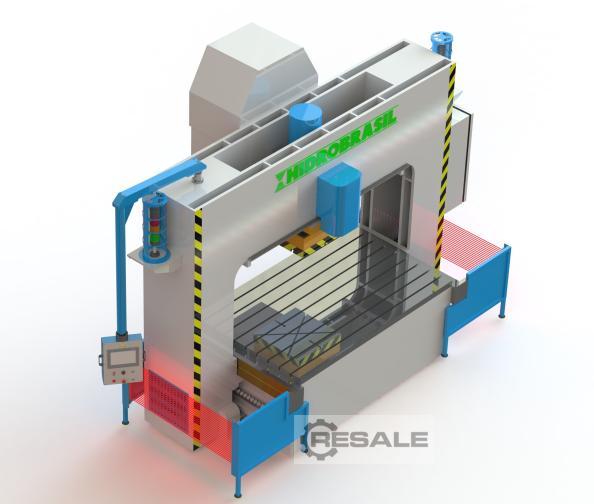

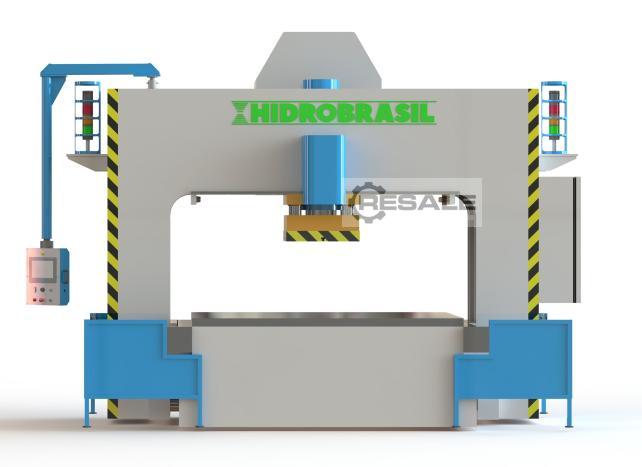

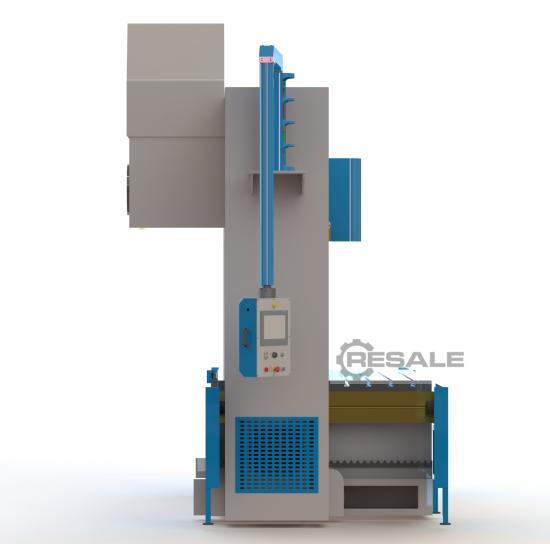

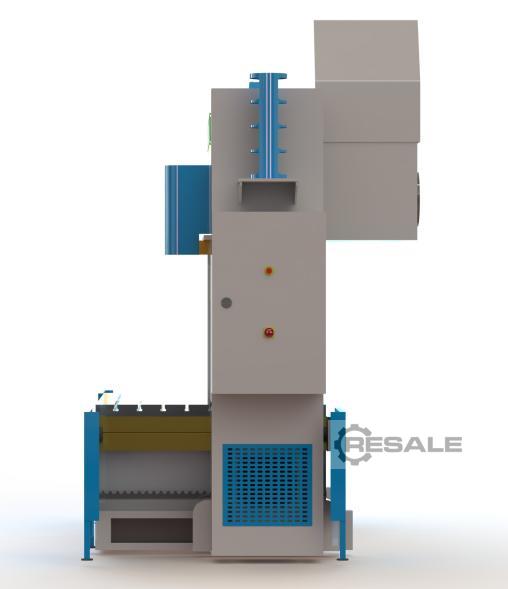

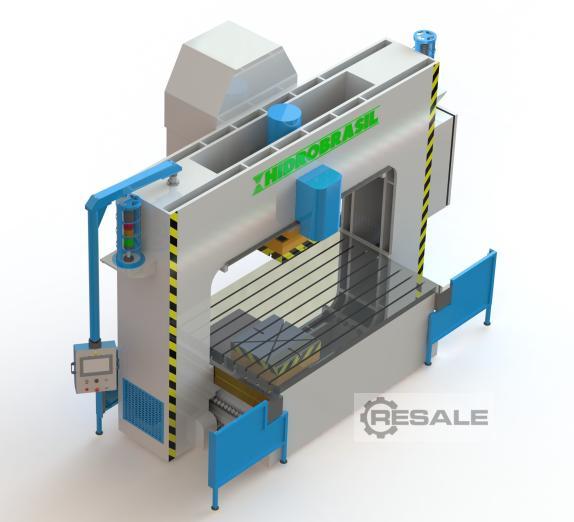

Portalrichtpresse mit 300 T Leistung
a) Leerlauf- und Pressgeschwindigkeit bis 17 mm/Sek
b) Öffnungsgeschwindigkeit bis 55 mm/Sek
c) Tischgröße 2500x1600mm
d) Offene Höhe 700 mm
e) Gesamtgröße ca. LBH 4500 x 2300 x 3700 mm
f) ÖL-Temperaturanzeige am Tank
g) Schmierung über Schmiernippel
h) Tisch in Rasterkonstruktion,mit T Nuten nach Kundenwunsch, sonst 22mm
i) Bedienung auf Schwenkarm, an der Brücke montiert
j) Druckeinstellung ab 50 T bis 300 Tüber MONITOR
k) Brücke verfährt durch zwei Getriebemotoren, über Zahnstangen
l) Zylinder verfährt nach links und rechts über Zahnstangen
m) Maschinenkörper doppelt lackiert
n) Zylinder Induktionsgehärtet

Bauart
Pressenbauart PORTALPRESSE
Thermisch neutral 80 – 120 °C
Anzahl der Bedienseiten 3 Seite

Kräfte
Presskraft max. 3.000 kN
Freie Aufreißkraft max. 500 kN
Druckaufbauzeit Geschlossenes Werkzeug Stahl auf Stahl Max. 3 Sek.
Abmessungen
Max. Öffnungsweite 700 mm
Hub und min. Öffnung 700 mm/ 0 mm
Tischhöhe über Flur ca. 9ß0 mm
Höhe über Flur (Bauhöhe) ca. 3700 mm
Hallenhöhe min. 5.000 mm

Durchbiegung
Ermittelt bei max. Schließkraft mit 70% Belegung < = 0,8 mm/m
Gewicht
Gesamtgewicht der Presse ohne Betriebsstoffe und Tischplatte ca. 22 T


Geschwindigkeiten
Schnell-Schließen mit 17 mm Sek.
Pressgeschwindigkeit 8 mm Sek.


Öffnen 55 mm Sek.
Schalldruck
Schalldruckpegel, gemessen in 1,5m Höhe am Bedienfeld nach max. 78 db(A)

DIN 45635-T16-KL3
Hydraulik

Anzahl der Presszylinder 1 St.

Betriebsdruck max. 350 bar

Druckaufbauzeit Pressen 02. Mrz Sek.
Druckgenauigkeit während des Presshubes +/- 5 bar


Hauptpumpe

BOSCHREXROTH ca. 93 L/min
Ölvolumen ca. HLPD 46 MW 900 Liter
Umgebungstemperatur max. 45 °C
Öltemperatur max. 55 °C

Elektrik
Hauptversorgung 400 V AC
Steuerungsspannung 24 V DC
Frequenz 50 Hz
Anschluss Hydraulik Hauptmotor IE3 22 kW
Gesamtanschluss Ca. 30 kW

Verkäufer Angebot Nr. resale HB-2022_A-073
