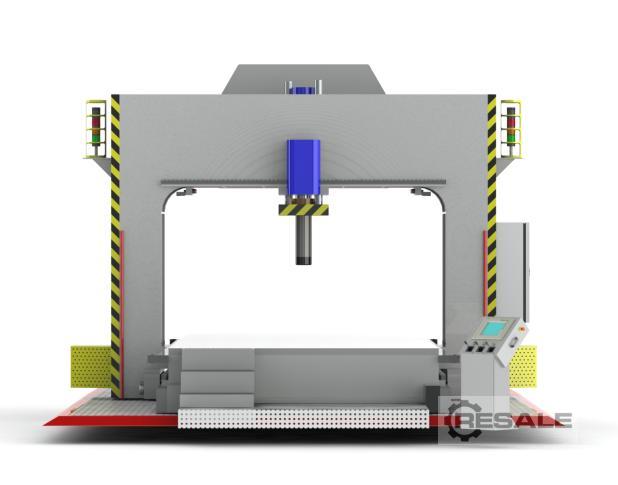

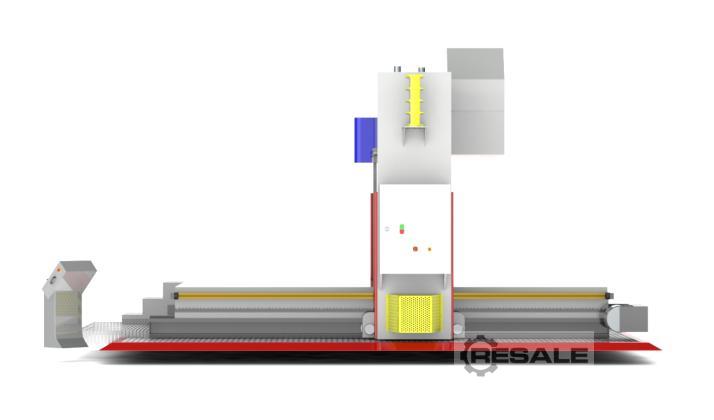

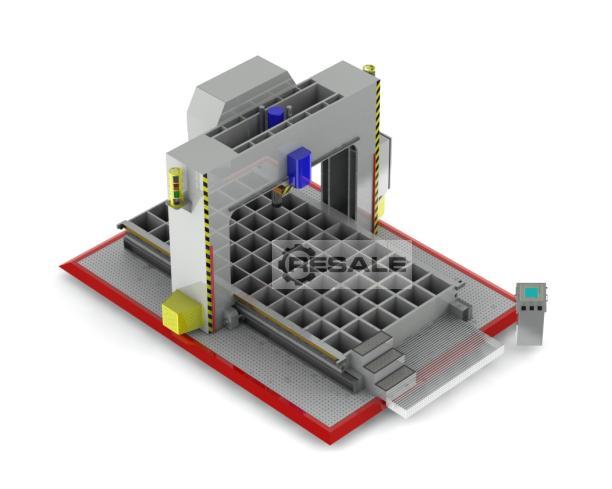

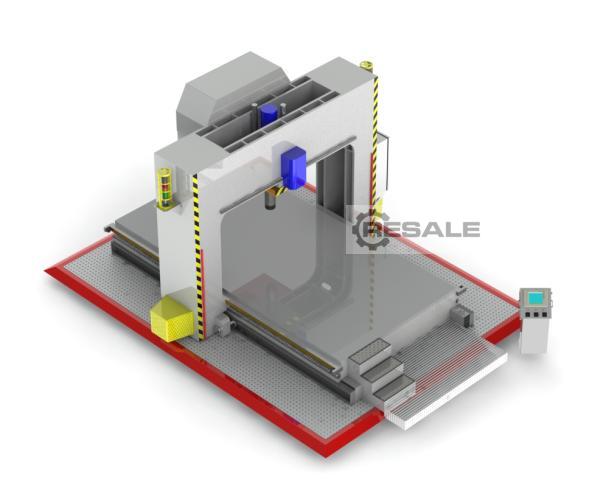

Hidrobrasil PHHP400T Richtpressen

Portalrichtpresse mit 400 T Leistung
Ölhydraulische Doppelständerpresse

a) Leerlauf- und Pressgeschwindigkeit bis 17 mm/Sek

b) Öffnungsgeschwindigkeit bis 60 mm/Sek

c) Tischgröße 6000x3000mm

d) Offene Höhe 1500 mm

e) Gesamtgröße ca. LBH 6000 x 5000 x 4500 mm

f) ÖL-Temperaturanzeige am Tank

g) Schmierung über Schmiernippel

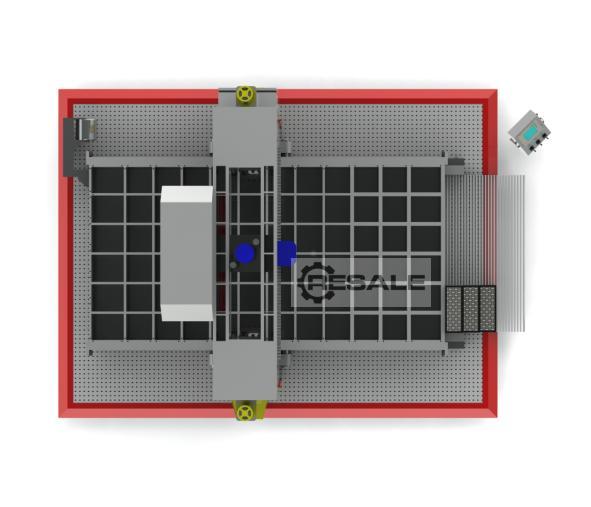

h) Tisch in Rasterkonstruktion,

i) Bedienung auf Schwenkarm, an der Brücke montiert

j) Druckeinstellung ab 60 T bis 400 T über MONITOR

k) Brücke verfährt durch zwei Getriebemotoren, über Zahnstangen

l) Zylinder verfährt nach links und rechts über Zahnstangen

m) Maschinenkörper pulverbeschichtet, bzw. doppelt lackiert

n) T-Nuten nach Kundenwunsch

o) Zylinder Induktionsgehärtet

PORTALPRESSE
Thermisch neutral 80 – 120 °C
Anzahl der Bedienseiten 3 Seite

Kräfte
Presskraft max. 4000 kN
Freie Aufreißkraft max. 600 kN
Druckaufbauzeit Geschlossenes Werkzeug Stahl auf Stahl Max. 3 Sek.

Abmessungen
Max. Öffnungsweite 1500 mm
Hub und min. Öffnung 1500 mm/ 0 mm
Tischhöhe über Flur ca. 900 mm
Höhe über Flur (Bauhöhe) ca. 4500 mm
Hallenhöhe min. 5500 mm

Durchbiegung
Ermittelt bei max. Schließkraft mit 70% Belegung < = 0,8 mm/m
Gewicht
Gesamtgewicht der Presse ohne Betriebsstoffe und Tischplatte ca. 52 T

Geschwindigkeiten
Schnell-Schließen mit 17 mm Sek.

Schalldruck
Schalldruckpegel, gemessen in 1,5m Höhe am Bedienfeld nach DIN 45635-T16-KL3 max. 78 db(A)

Hydraulik
Anzahl der Presszylinder 1 St.

Betriebsdruck max. 280 bar
Druckaufbauzeit Pressen 2-3 Sek.
Druckgenauigkeit während des Presshubes +/- 5 bar

Hauptpumpe
BOSCHREXROTH ca. 150 L/min
Ölvolumen ca. HLPD 46 MW 900 Liter
Umgebungstemperatur max. 45 °C
Öltemperatur max. 55 °C

Elektrik
Hauptversorgung 400 V AC
Steuerungsspannung 24V DC

Frequenz 50 Hz
Anschluss Hydraulik Hauptmotor IE3 30 kW
Gesamtanschluss Ca. 35 kW
