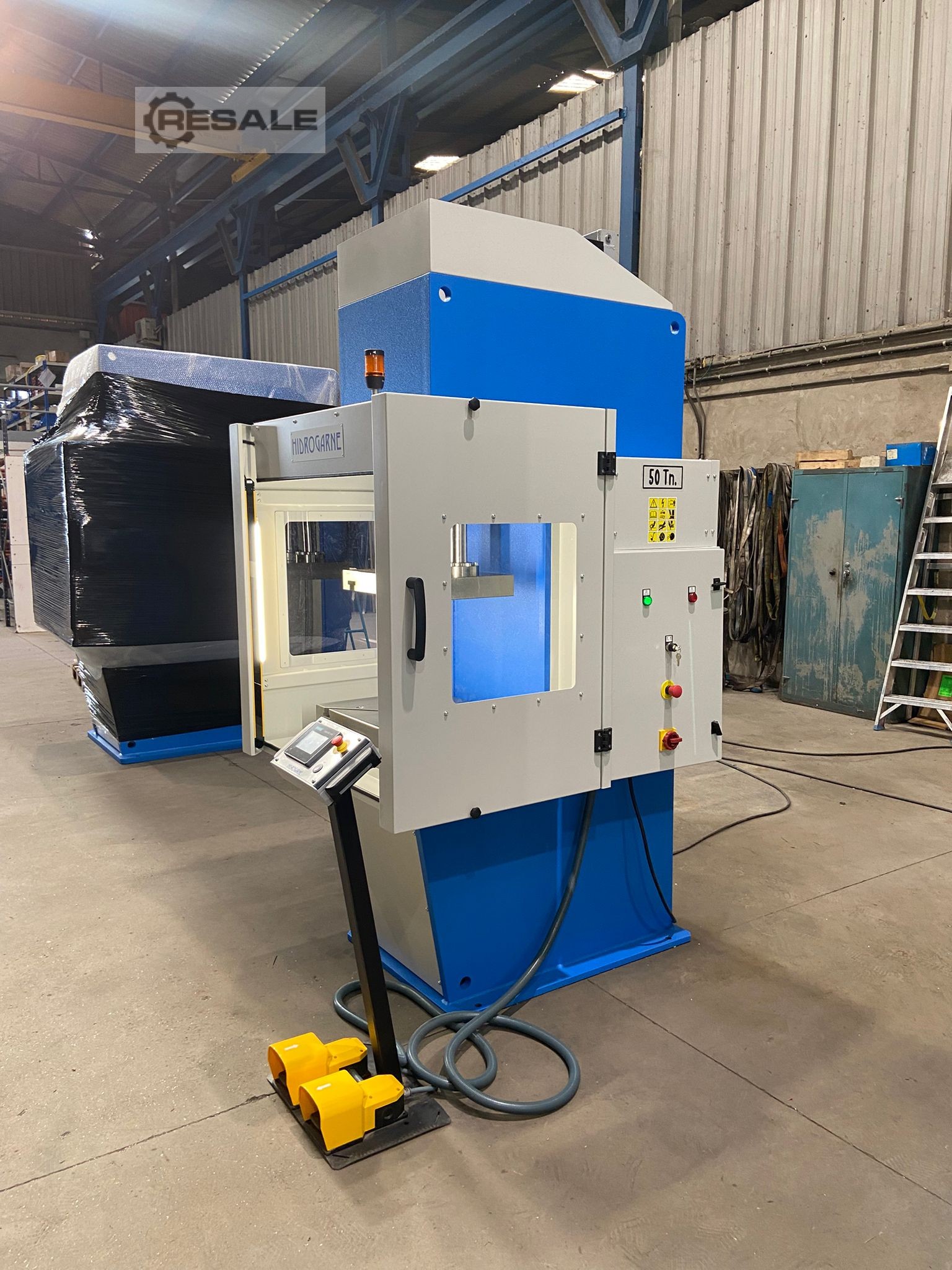

HIDROGARNE CM-50NC Hydraulische Pressen

Speziell für Stanz-, Stanz- und Formarbeiten konzipiert.

Modell CM-50NC
Power 50 TN
Motorleistung 5,5 kW
Kehltiefe 265 mm
Arbeitsgeschwindigkeit 9,9 mm/s
Anfluggeschwindigkeit 50 mm/s
Rücklaufgeschwindigkeit 66 mm/s
Maximaldruck 320 bar
Kolbenhub 250 mm
Unterer Tisch 700 x 450 mm
Obertisch, 550 x 300 mm
Maximales vertikales Licht: 400 mm
Arbeitshöhe 850 mm
Gesamtfront 1,160 mm
Gesamte Seitenlänge 1,290 mm
Gesamthöhe 2,085 mm
Gewicht 1,750 kg

STRUKTUR UND TABELLEN

Die CM/NC-Serie Hydraulikpressen bestehen aus einer elektrogeschweißten Struktur, die ausschließlich aus S355JR-Stahl besteht. Sie wird am Ende des Schweißprozesses stabilisiert und bearbeitet, um perfekte Parallelität und Präzision zu gewährleisten. Berechnend und entworfen mit Finite-Elemente-Software. Mit all dem garantieren wir stets unsere hohen Standards an Präzision und Qualität.
Sie sind mit einem oberen und einem unteren Tisch aus C45E-Stahl ausgestattet, die mit DIN 650-Schlitzen bearbeitet sind. Der obere Tisch sorgt für perfekte Parallelität durch zwei seitliche zylindrische Führungen mit einem Durchmesser von 50 mm und wartungsfreien Bimetallbuchsen.

ZYLINDER- UND HYDRAULIKGRUPPE

Doppelwirkender Zylinder mit nahtloser kaltgezogener Röhre, verchromtem Kolben und wartungsfreien, verschleißfesten Führungen.

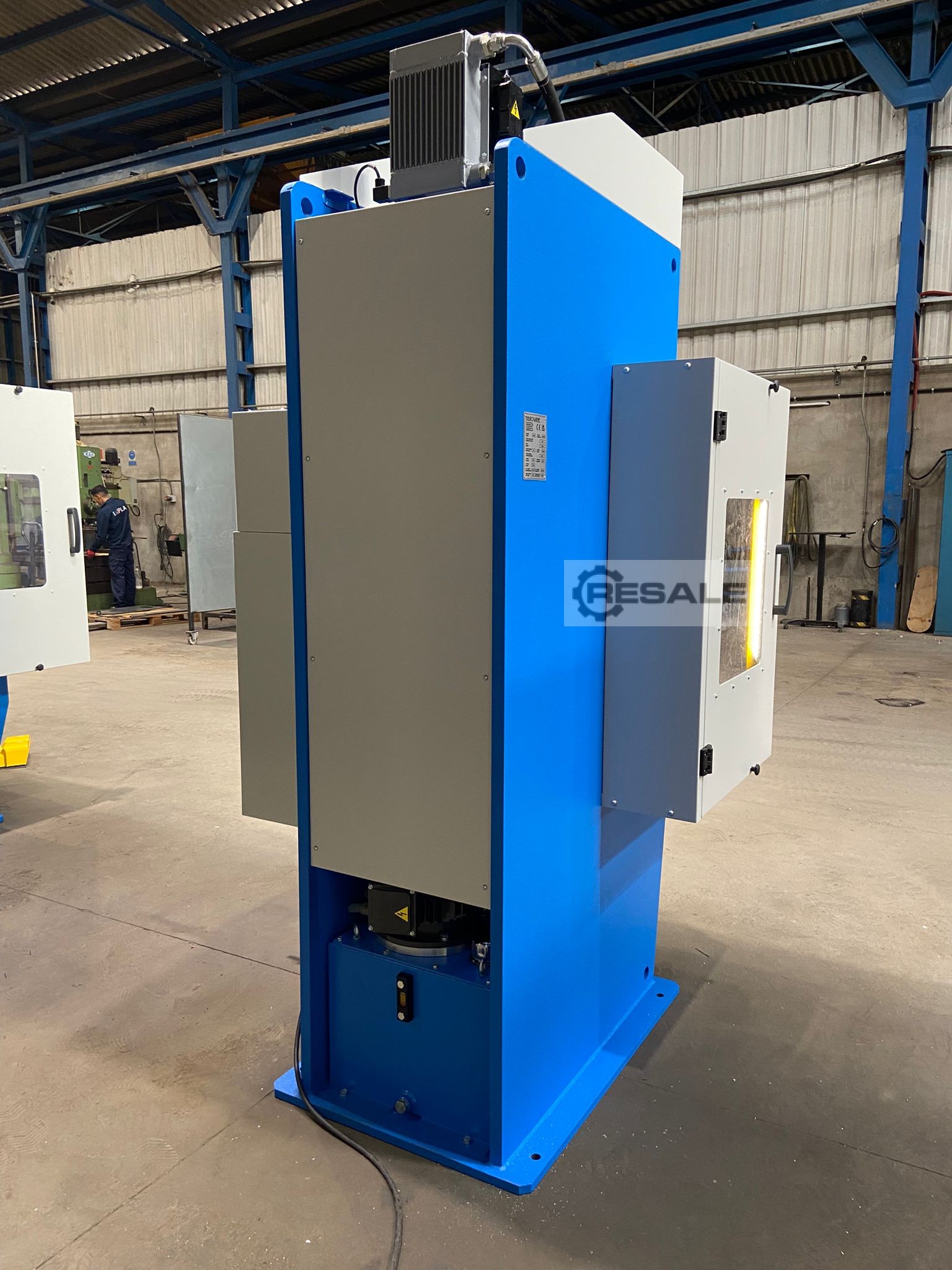

Motorisierte hydraulische Gruppe mit zwei Gängen und automatischer Abschaltung der schnellen Drehzahl. Beinhaltet ein Zylinder-Dekompressionsventil.

ELEKTRISCHE INSTALLATION UND SICHERHEIT

Er verfügt serienmäßig über ein SIEMENS-Sicherheits-PLC-Modell SIMATIC S7 1200 und ein 4"-Touchscreen-Modell MTP-400, das sich oben am elektrischen Antriebspedal befindet. Es ermöglicht die Programmierung des Betriebsmodus halbautomatisch und automatisch, die Leistung, den Hub und die Verzugszeit des oberen Zylinders. Es verfügt über eine Speicherkapazität von 99 Rezepten, und alle genannten Werte können in jedem Rezept programmiert werden.

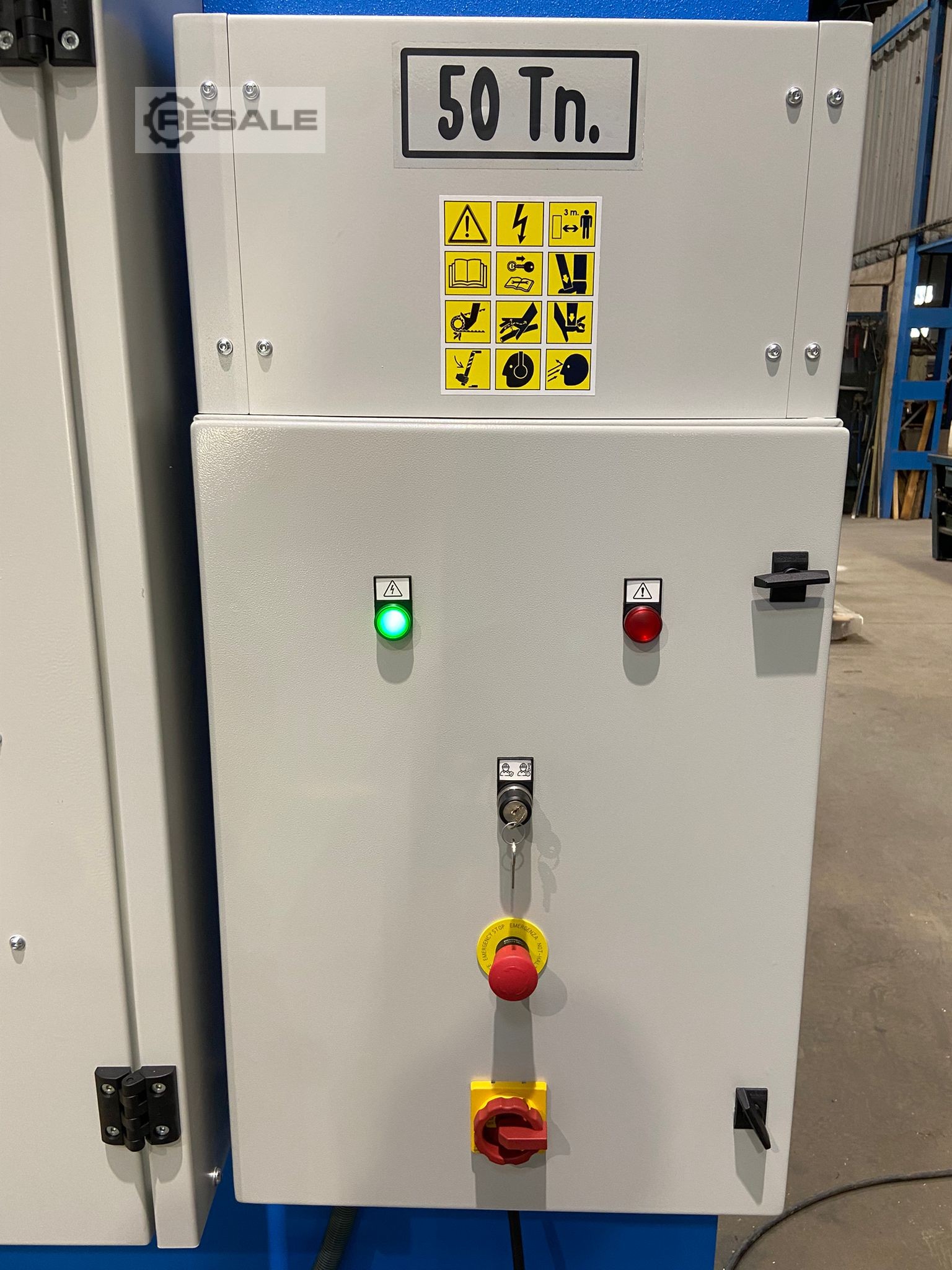

Das elektrische Panel verfügt über einen Wahlschalter, der es ermöglicht, die Art der Arbeiten manuell oder automatisch auszuführen, sowie einen Schlüsselwähler für Wartungsarbeiten.
Elektrische und hydraulische Manöver sind redundant und selbstgesteuert. Sie verfügen über einen zusätzlichen Sicherheitsblock und Selbstkontrollmechanismen für Manövrier und Sicherheit.
Zur Gewährleistung der Sicherheit verfügen sie über Typ 4 PLe-Sicherheits-Fotoelektrobarrieren, die sich im vorderen Arbeitsbereich befinden, zwei seitliche Schutzwände mit Polycarbonatfenstern und LED-Innenbeleuchtung.
Sie ermöglichen die Installation eines hydraulischen Polsters oder Ejektors.
Erfüllt alle wesentlichen Sicherheits- und Gesundheitsanforderungen gemäß den CE-Vorschriften.
Geliefert mit einer Brauchungsanleitung.
