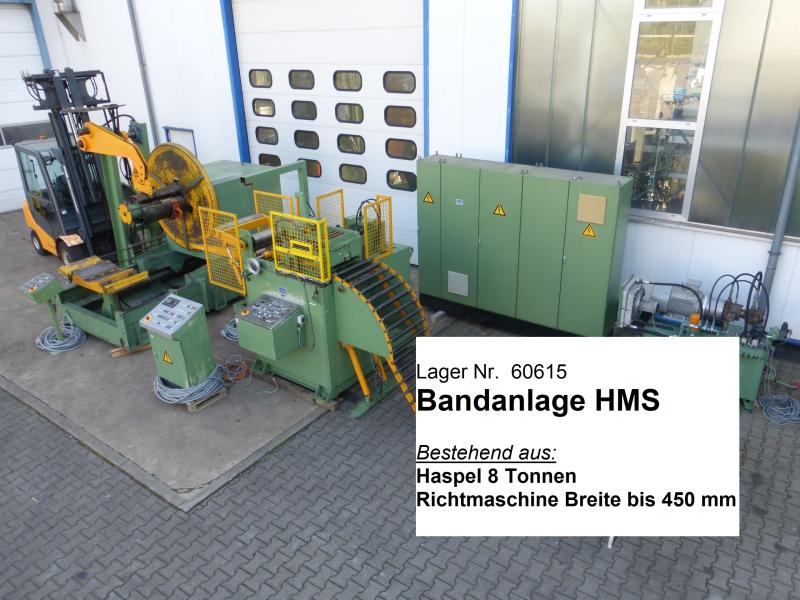

HMS 450 x 6 Bandanlage, Abwickelhaspel und Richtmaschine, Hasp

Bandanlage, Abwickelhaspel und Richtmaschine
Baujahr 1991
Bandbreite 50 bis 450 mm
Blechdicke mit inaktiver Richtmaschine 6 mm
Blechdicke mit aktiver Richtmaschine 2 mm
- sehr gute Ausstattung und Einführhilfen
Platzbedarf der gesamten Anlage L x B ca. 7000 x 3000 mm
Gewicht der gesamten Anlage ca. 11 ton.
guter Zustand
Richtmaschine HMS Typ RS 47-04/1, Masch. Nr. 00-0617/02
Bandbreite, Nennbreite 400 mm
Bandbreite, Maximal Durchlassbreite max. 455 mm
Banddicke bei 400 mm Breite max. 1,5 mm (bei Stahl)
Banddicke bei 400 mm Breite max. 2 mm (bei Kupfer)
Geschwindigkeit max. 40 m/min.
Richtwalzenanzahl 7 Stück
Richtwalzendurchmesser Ø 40 mm
Zugwalzenanzahl 2 Stück
Zugwalzendurchmesser Ø 80 mm
Einlaufhöhe, Durchlaufhöhe 1500 mm
- Richtwalzen gehärtet, geschliffen und hartverchromt, mit mittiger Abstützung
- Zugwalzen gehärtet, geschliffen und hartverchromt, mit Hydraulischer Lüftung
- manuelle Richtwalzenzustellung
- Einführhilfe mit hydraulisch ausfahrbarer Zunge und hydraulisch einstellbarer Umlenkrolle
- seitliche Bandführung verstellbar
- Alle Richtwalzen über Verteilergetriebe mit Kardanwellen angetrieben
- beide Zugwalzen über Getriebe mit Kardanwellen angetrieben
- Frequenzgeregelter Antrieb über Getriebemotoren
- Richtmaschinen Öffnungshub 250 mm zur Reinigung der Anlage oder zum fahren mit dickerem Material, Hubbewegung über Trapetzgewindespindel
- Ultraschall Schlaufenregelung
Transportabmessung L x B x H 3600 x 2200 x 2200 mm
Eigengewicht ca. 4 ton

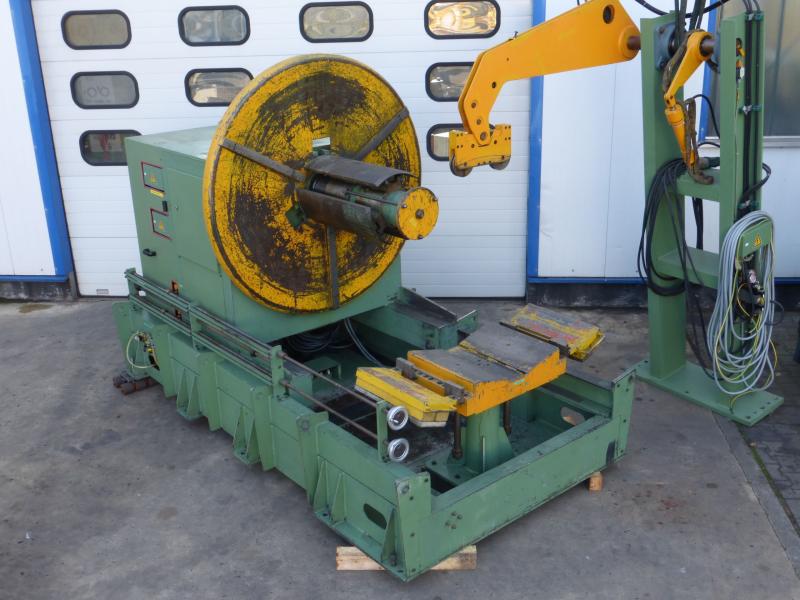

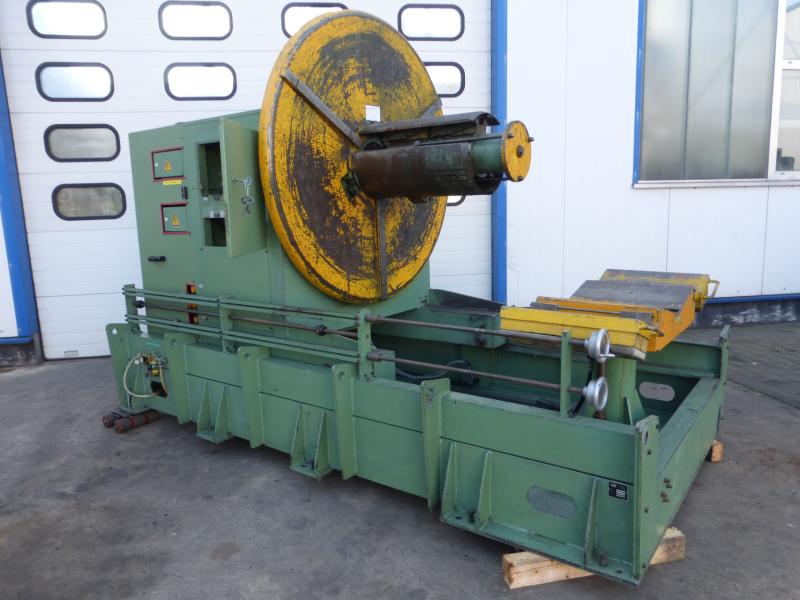

Abwickelhaspel HMS Typ BA 1.5-06/80, Masch. Nr. 00-0617/01
Coilgewicht max. 8000 kg
Coilaussendurchmesser max. 1600 mm (mit Ladestuhl)
Coilaussendurchmesser max. 2000 mm (ohne Ladestuhl)
Durchmesser der Coilanlaufscheibe Ø 1700 mm
Coilinnendurchmesser, Spreitzbereich 460-520 mm
Coilbreite, Nennbreite max. 630 mm
Breite der Spreitzbacken 750 mm
Höhe der Haspelkrone über Bodenplatte 1500 mm
- Antrieb der Haspelkrone über Hydraulikmotor und Zahnrad
- pneumatische Nachlaufbremse an der Haspelkrone TWINFLEX
- Hydraulische Spreizung der Haspelkrone, zentral über Keilschiebersystem
- Hydraulischer Andrückarm mit hydraulisch angetriebender Doppelpendelrolle
- Coil-Ladestuhl mit 12 ton. Hubkraft und 300 mm Hub
- Haspel im Überflur-Fahrramen mit motorischem Querfahrantrieb
Transportabmessung L x B x H 3500 x 1900 x 2500 mm
Eigengewicht ca. 5 ton
Zentrales Hydraulikaggregat nebenstehend
Tankinhalt 350 Liter
Antriebsleistung 18,5 kW
- Antriebsmotor mit 2 Pumpen REXROTH (Tandempumpe)
- Ölkühler als Luftwärmetauscher mit Lüftermotor
Transportabmessung L x B x H 1600 x 850 x 1450 mm
Eigengewicht ca. 800 kg
Elektroschrank nebenstehend
- alle Kabelverbindungen über Hartingstecker gesteckt
Transportabmessung L x B x H 2800 x 500 x 2250 mm
Eigengewicht ca. 800 kg; gebraucht
