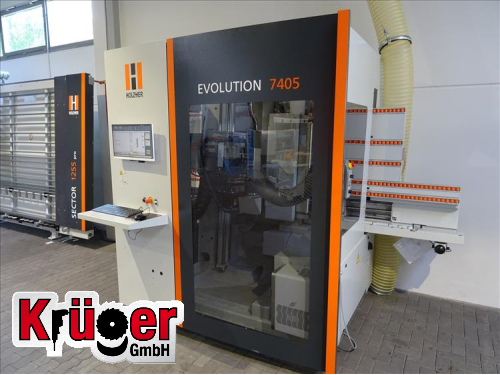

Holz-Her 7405 EVOLUTION CONNECT Bearbeitungszentrum

Bearbeitungszentrum HOLZ-HER 7405 EVOLUTION CONNECT
-Ausstellungsmaschine-
Neuestes Modell Baujahr 2026
Bearbeitungslänge 3.200 mm
(ohne zusätzliche Abstützung des Werkstücks)
Vertikales Bearbeitungszentrum zum Bohren,
Fräsen und Nuten.
Höchste Flexibilität und universeller Einsatzbereich
bei kleinstem Platzbedarf.
Modernes Industriedesign gebaut aus Qualitäts-
komponenten mit optimalem Blickfeld auf die
Bearbeitung und perfektem Zugang zu den Werkzeugen.
Maschinengestell in geschweißter Konstruktion mit
geschliffenen und gehärteten Prismenführungen
Kugelgewindespindeln in X-, Y- und Z-Richtung zur
präzisen Positionierung und für perfekt passende
Werkstücke.
Werkstückschonendes Spannsystem mittels Vakuumsauger
(2 x 80/80 und 2 x 80/40 mm) mit automatischer
Saugerpositionierung. Extrem kurze Rüstzeiten.
Werkstückfixierung auf Rückseite ermöglicht Bearbeitung
des gesamten Umfanges inkl. Horizontalbohrungen ohne
zusätzliches Umspannen (bis Werkstücklängen 1.500 mm).
Dadurch schnellste Bearbeitungszyklen und höchste
Genauigkeit garantiert.
Programmgesteuerte Einstellung der Werkstückdicke
Materialstärken 8 bis 70 mm möglich
1 Bearbeitungsfeld mit Längenanschlag
Elektronische Anschlagüberwachung für 2 Anschläge
Bei Bestellung unbedingt die Gesamtzahl der Anschläge
prüfen.
Absaugung Bearbeitungskopf
Absaugung mit Absaugstutzen Ø 120 mm und Absaugstutzen
vor dem Bohrkopf Ø 140 mm beide nach oben geführt.
Unterflurabsaugung mit Absaugstutzen Ø 120 mm Anschluss
unten seitlich links oder oben aus der Maschine
Sicherheitsverkleidung lt. CE-Norm
Umlaufende Verkleidung mit Sichtfenster und
Sicherheitsverriegelung an Tür.
** TECHNISCHE DATEN **
Werkstückgröße:
X = 200 - 3.200 mm (länger mit zusätzlicher Abstützung)
Y = 70 - 1.200 mm (= max. Durchlassmaß)
Materialstärke: Z = 8 bis 70 mm
max. Umfräsmaß in X-Richtung ohne Umspannung:
X = 1.500 mm
max. Umfräsmaß in Y-Richtung:
Y = 985 mm ./. Fräserradius
max. Bohrmaß horizontal in X-Richtung:
H = 1.168 mm
Z-Hub: Z = 240 mm
max. programmierbare Geschwindigkeit:
Vektorgeschwindigkeit: 68 m/min
X = 25 m/min, Y = 60 m/min, Z = 20 m/min.
** STEUERUNG **
Windowsbasierende Industrie-PC Steuerung
Intel Core i5-6600 4 GB RAM 256 GB M.2 (SLC)
24V DC Industrie Standard
Fernwartung:
Integrierte Netzwerkkarte zur Datenübertragung von
Steuerungs- und Programmdaten. Datenübertragung
erfolgt über Internetanschluss. Voraussetzung:
High-Speed Internetanschluss an der Maschine.
Die Nutzung innerhalb der Garantiezeit für
Garantiefälle erfolgt ohne Berechnung.
USB Anschluss zur Datensicherung bzw. für ein direktes
Einspielen von Bearbeitungsprogrammen am Bedienfeld.
** MASCHINENELEKTRIK **
Spannung 400 V, 50/60 Hz
Schaltschrank in der Maschinenverkleidung integriert
inkl. Drehzahlüberwachung mit Sicherheitsabschaltung
für alle aufgebauten Fräsaggregate
Überwachung der Soll-Drehzahl und der max. zulässigen
Werkzeugdrehzahl laut Werkzeugverwaltung.

Bei diesem Angebot handelt es sich um ein Ausstattungspaket.
Folgende Artikel und Optionen sind bereits im Preis enthalten:
- Materialauflage
- Höhenverstellbare Einlaufrollenbahn
- Diamant Formatierfräserset EVOLUTION
- CAMPUS V8 EVOLUTION CAD/CAM Software
- Flachbildschirm 21,5, 16:9
- Werkstücklängenvermessung LASER
- Fräsaggregat 7830
- Werkzeugwechsler 7887 6-fach-Magazin Pick-Up
- Vakuumsystem ECO
- Klimagerät zur Schaltschrankkühlung
- Werkzeugwechsler 7874
- Winkelgetriebe 7869
- Adapter für Clamex Fräser
- Werkzeugset - 4-Achs CLAMEX
- Werkzeugaufnahme HSK-F 63
- Bohraggregat XL 7885, 19 Spindeln
- Handbediengerät
- Werkzeugset - EVOLUTION für XL-Bohrkopf 7885
- neue Ausstellungsmaschine -
