-Top-Ausstattung für hohe Produktivität bei geringem
Platzbedarf!
-Intuitive Bedienung mit der eye-S Steuerung und
10â
groÃem Touchscreen: HMI Maestro Active Edge
Grafische Darstellung aller Bearbeitungsaggregate
und deren
Betriebszustand Grafische Simulation der
Bearbeitungen Steuerung
aller
Bearbeitungsaggregate Regulierung der Temperatur
des
Leimbeckens Assistenzfunktionen zur
Einrichtung der Maschine
gemäà dem
Bearbeitungsprogramm Fehlerdiagnose zur schnellen
Behebung einfacher Fehler Statistik über
Bearbeitungsparameter USB-Anschluss Vorbereitung
für
Netzwerkanschluss Vorbereitung für Industrie
4.0 mit
Datenübertragungsprotokoll API REST
-Hervorragende Zugänglichkeit
zu den Arbeitsaggregaten
dank der groÃen Haube, die Schutz und
Geräuschreduzierung gewährleistet
-Monoblock-Konstruktion aus
Stahl sorgt für hohe
Stabilität und Steifigkeit der
Maschine
-Automatische Aggregatspositionierung bei Wechsel der
Plattenstärke

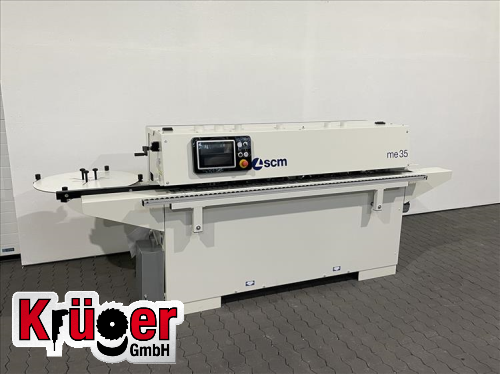

-Sägekappaggregat mit Eckenrunden (me 35 tr s):
Zum
Kappen der Kante, sowie zum Eckenrunden auf Ober-
und
Unterseite beim Kantenanleimen von
Massivholzkanten wird mithilfe
des Radiusfräsers
gekappt Hochfrequenzmotor mit 12.000 U/min
Sägeblatt Ã125mm Z12
-Plattenvorschub erfolgt durch
Vorschubkette mit
Gummigleitschuhen
-Ausziehbare
Werkstückauflage
-Verstellung des Einlauflineals über
Distanzbleche
Abmessungen und Gewichte:
- Länge (Produkt) ca.:
3314 mm
- Breite/Tiefe (Produkt) ca.: 1085 mm
- Höhe (Produkt)
ca.: 1300 mm
- Gewicht (Netto) ca.: 623 kg
Ausstattung:
-
Rollenkanten-Drehteller: 730 mm
- Antihaftmittelsprühaggregat
-
Vorfräsaggregat: mit zwei Dia-Fräsern
-
Kantenvorwärmungsvorrichtung: mit
Keramik-Infrarotlampe
-
Leimbehälterschnellwechselkit
- Anleimaggregat
-
Eckenkopieraggregat
- Bündigradius-Fräsaggregat: ?, manuell
abschaltbar
- Radiusziehklingen-Aggregat: Manuell abschaltbar, mit
numerischer Positionsanzeige
- Flächenziehklingen-Aggregat:
Manuell abschaltbar,
mit rotierender Kopiervorrichtung
-
Schwabbelaggregat
Bündigradiusfräsaggregat:
-
Bündigradiusfräsaggregat Aufnahmeleistung: 2 x 0,35
kW
-
Bündigradiusfräsaggregat Fräser-Durchmesser HM: 55,3
mm
-
Bündigradiusfräsaggregat Fräserdrehzahl: 12000 min¯¹
-
Bündigradiusfräsaggregat Absaugstutzendurchmesser: 2
x 60
mm
Eckenkopieraggregat:
- Eckenkopieraggregat Aufnahmeleistung:
0,35 kW
- Eckenkopieraggregat Werkzeugdurchmesser: 58 mm
-
Eckenkopieraggregat Drehzahl: 12000 min¯¹
Elektrische Daten:
- Anschlussspannung: 400 V
- Netzfrequenz: 50
Hz
Leimaggregat:
- Leimbecken Aufnahmeleistung: 0,25 kW
-
Leimbecken Arbeitstemperatur: 190 °C
- Leimbecken
Absaugstutzendurchmesser: 60 mm
- Leimbecken Füllmenge: 0,8
kg
Pneumatischer Anschluss:
- Betriebsdruck: 6,5 bar
-
Luftverbrauch: 470 l/min
Vorschub:
- Vorschub Aufnahmeleistung:
0,55 kW
- Vorschubgeschwindigkeit: 7 m/min
Kanten:
-
Kantenstärke Rollenware: 0,4 â 3,0 mm
Vorfräsaggregat:
-
Vorfräsaggregat Absaugstutzen-Ã: 2 x 80 mm
- Vorfräsaggregat
Aufnahmeleistung: 3 kW
- Vorfräsaggregat Fräserdrehzahl: 7200
min¯¹
- Vorfräsaggregat Diamantfräser-Ã: 80 mm
-
Vorfräsaggregat Fräserhöhe: 56 mm
- Vorfräsaggregat
Materialabtrag: 0,5 / 1 / 1,5 / 2 mm
Ziehklingenaggregate:
-
Radius-Ziehklinge: 2 mm
Schwabbelaggregat:
- Schwabbelaggregat
Aufnahmeleistung: 2 x 0,14 kW
- Schwabbelaggregat Drehzahl: 2800
min¯¹
Werkstück:
- Werkstückstärke: 8 â 50
mm
- Werkstücklänge min.: 120 mm
- Werkstückbreite min.: 110
mm
- neue Ausstellungsmaschine -
