Ref.Nr. 00885

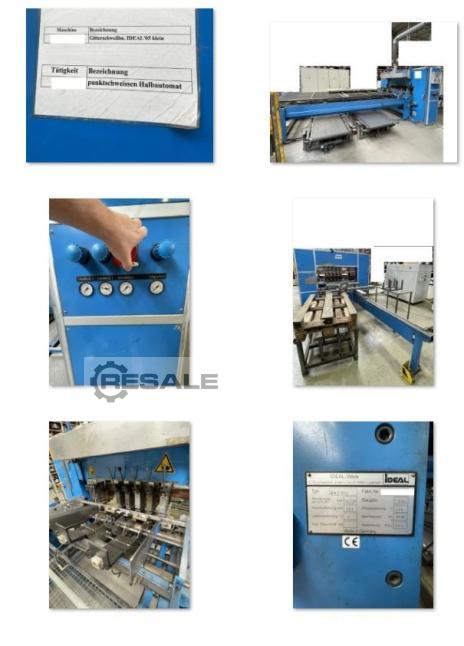

Bezeichnung der Anlage Gitterschweißanlage CE
Hersteller IDEAL Werk - Lippstadt
IDEAL 05 klein
Model GAE 112
Baujahr 2004
2021 überarbeitet. Diodenpaket und Trafos getauscht, Leitungen
gesäubert im Wert von 32.000€
Tätigkeit / Bezeichnung – punktschweiß Halbautomat
Nennleistung bei 50% ED 2x200kVA
Anschlussleistung 400kVA
Primärspannung 400V
Leerlaufspannung 7V
Nennfrequenz 50-60 Hz
Absicherung 800 A
Made in Germany
Technische Daten:
Nenn-Primärspannung 400 / 50 V / Hz
Steuerspannung 24 V/DC
Anzahl Transformatoren 2 Stück
Nennleistung je Trafo bei 50% ED 200 kVA
Anschlussleistung bei 50% ED 400 kVA
Absicherung L1+L2 800 Amp
Absicherung L3 63 Amp
Zuleitungsquerschnitt L1 + L2 + L3 (Lmax 90m) 2 x 240 mm2
Zuleitungsquerschnitt L3 125mm2
Zuleitung zur Maschine PE 240mm2
Zuleitung PC 230V
10A
32,5 mm2
Elektrodenkraft 62,3 N/bar
Luftdruck – Anschluss G ¾
Luftdruck min. 6 bar
Luftverbrauch bei 60 Takte / min 1600 Nl/min
Kühlwasseranschluss Zulauf G1
Kühlwasseranschluss Ablauf G1
Kühlwasserverbrauch 120 l/min
Kühlwasserdruck min. 3 bar
Kühlwasser – Vorlauftemperatur 20-25 C
Platzbedarf 9,55,02,0m
Gesamtgewicht 4000 kg
Deutschland
35321 Laubach
