idee-werk Clampbooster CB-10 Spanner Spannroboter

Clampbooster CB-10 autom. Spanner Werkstückspannung f. Schraubstock Spannroboter

Baujahr 2023

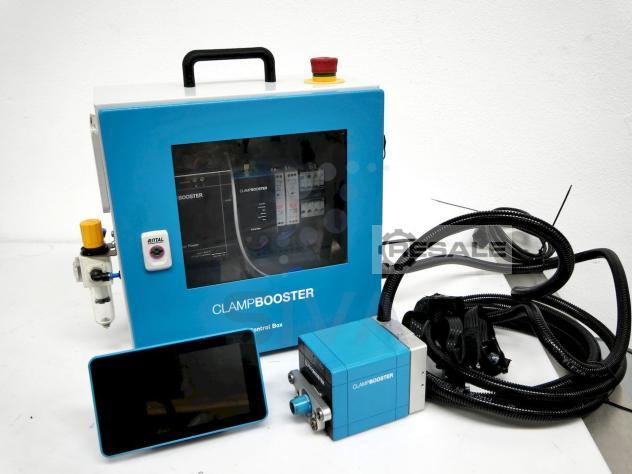

bestehend aus:

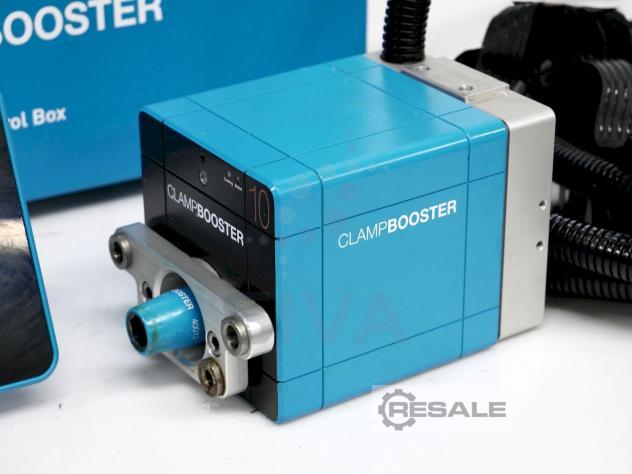

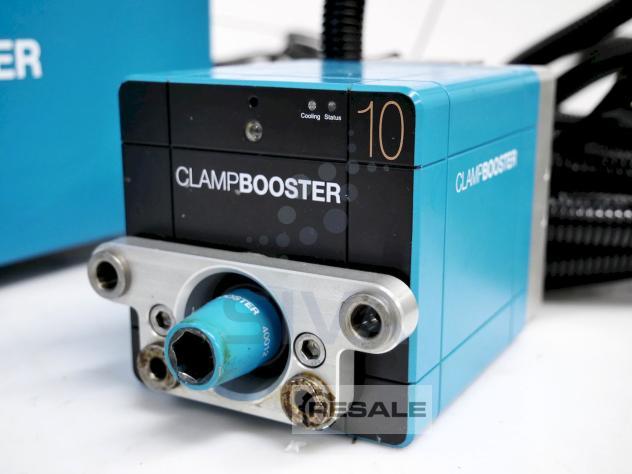

- Drive-Einheit inkl. ISO 9409-1-50-4-M6 Bracket f. Cobots

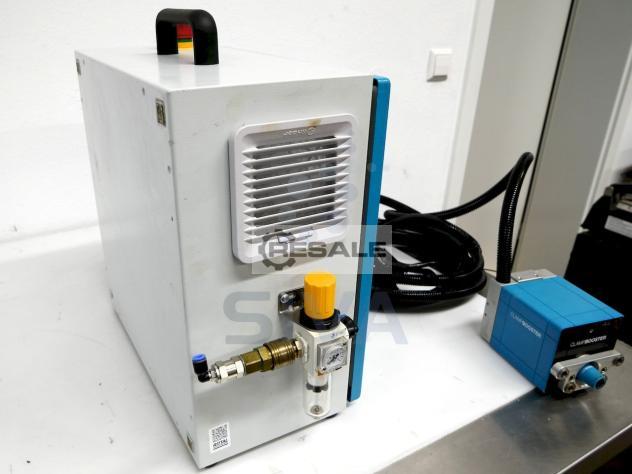

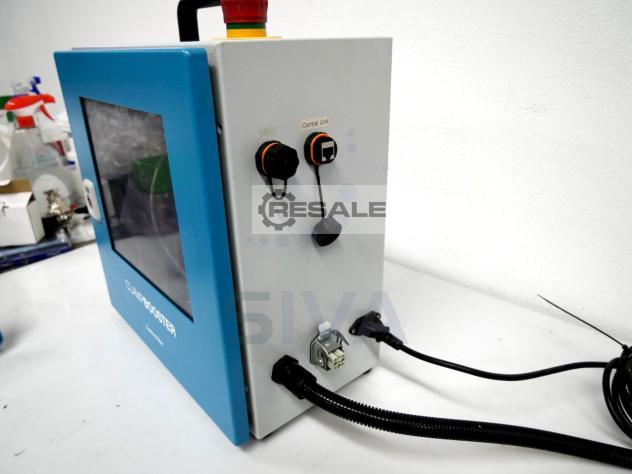

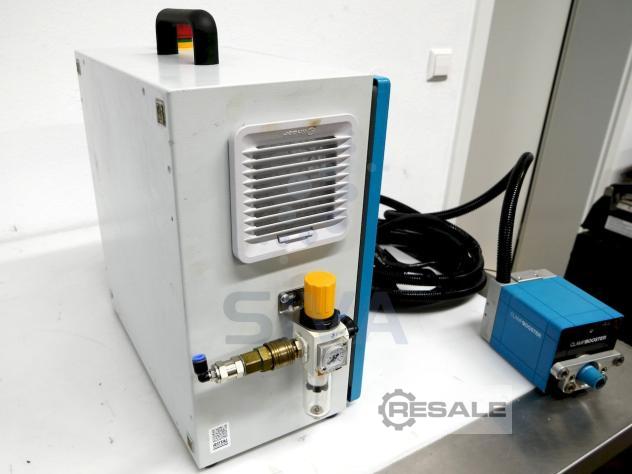

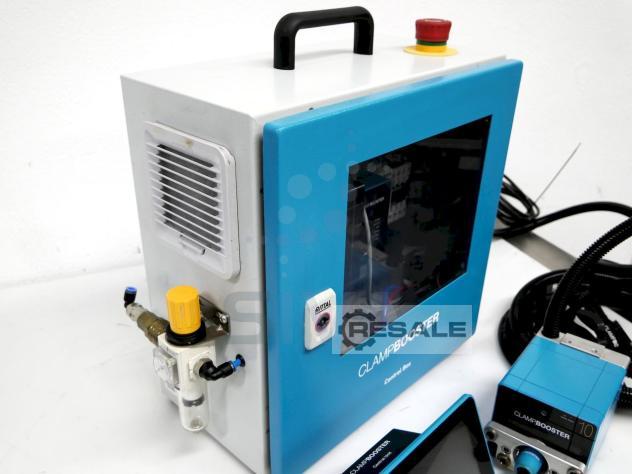

- Control Box

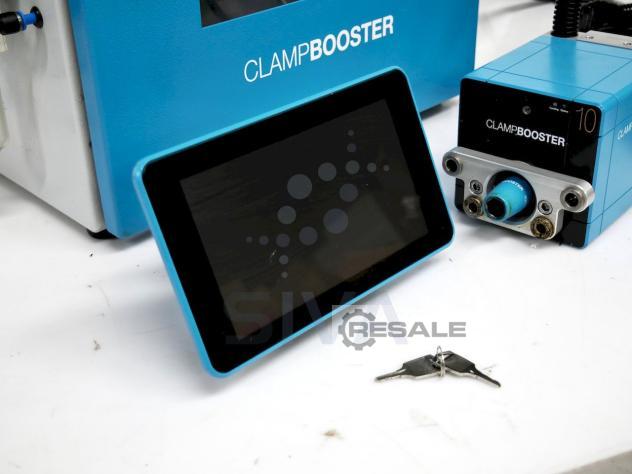

- Zentraleinheit mit Touch-Screen
- Verbindungs-Kit
- Docking Plate Lang Automation 67160 / 67205146160
- Spin-Socket 40012 1/2 Zoll 6-kant, 12mm

Der Clampbooster ist ein innovatives End-of-Arm-Tool (EOAT), das konzipiert wurde, um manuelle Schraubstöcke im Rahmen von Roboteranwendungen automatisch anzusteuern und damit den Automatisierungsgrad in CNC-Fertigungsprozessen zu erhöhen.

Funktionsweise & Zweck

Der Clampbooster erweitert eine Roboterzelle um die Fähigkeit, Spann- und Lösevorgänge in einem manuellen Schraubstock autonom auszuführen, ohne dass der Schraubstock selbst pneumatisch oder hydraulisch ausgerüstet sein muss. Er dient als mechanischer „Zwischenmotor“ zwischen Roboter und Schraubstock: Der Roboter positioniert das Bauteil, das Tool schließt (spant) den Schraubstock mit einem vorgegebenen Drehmoment, und nach der Bearbeitung öffnet er den Schraubstock wieder. Durch die Integration in den Roboterarm (zwischen ISO-Flansch und Greifer bei Cobots oder am Werkzeugflansch bei Industrierobotern) ist keine gravierende Umrüstung der bestehenden Maschine erforderlich. Zwei Passstifte sorgen dabei dafür, dass mögliche Torsionskräfte eliminiert werden und der Roboterarm mechanisch entlastet bleibt.

Technische Daten:

- Drehmomentbereich: frei wählbar von 5 bis 100 Nm
- Öffnungs-/Schließzeit: ca. 5 Sekunden
- Betriebsart / Antrieb: elektrisch, mit Spin Socket als Antriebskomponente
- Gesteuerte Öffnungsweite: wird über Spindelumdrehungen des Schraubstocks festgelegt
- Docking Plate: schnell austauschbar; kompatibel mit Schraubstöcken diverser Hersteller
- Abblasdüse: integriert (zur Reinigung von Spänen und Kühlmittel)
- Schnittstellen: analog/digital oder Profinet
- Software / Wartung: Online-Updates möglich; Fernwartung integriert
- Mechanik: wartungsfrei ausgeführt
- Gewicht Drive-Einheit: ca. 1,95 kg
- Maße Drive-Einheit: 120 mm × 100 mm × 100 mm (L × B × H)
- Versorgung / Anschlüsse: 100–240 V AC, 6–2,5 A sowie Druckluft 5–6,5 bar
