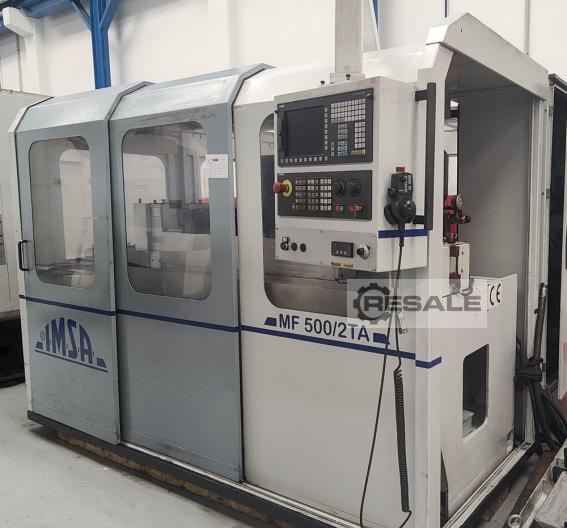

IMSA MF 500/2TA Bohrer

HAUPTBEWEGUNGEN
Maximale Bohrtiefe - Z-Achse: 500 mm
Tisch, Längsbewegung - X-Achse: 300 mm
Tisch, vertikale Bewegung - Y-Achse: 300 mm
Bohrschlitten, Werkstückauflage - W-Achse: 50 mm
BOHRSPINDEL
Bohrdurchmesser ohne Vorbohrer, optimal: 3 – 12 mm
Abstand zwischen den Bits: 250 mm
Bohrspindel, Drehzahl min - max: 0 - 6.000 U/min
Motorleistung Bohrspindel: 7,5 kW (S1)
Kanonenbohrerhalter, für Durchmesser kleiner 6 mm: Ø 10 x 40 mm
Kanonenbohrerhalter, für Durchmesser größer 6 mm: Ø 25 x 70 mm

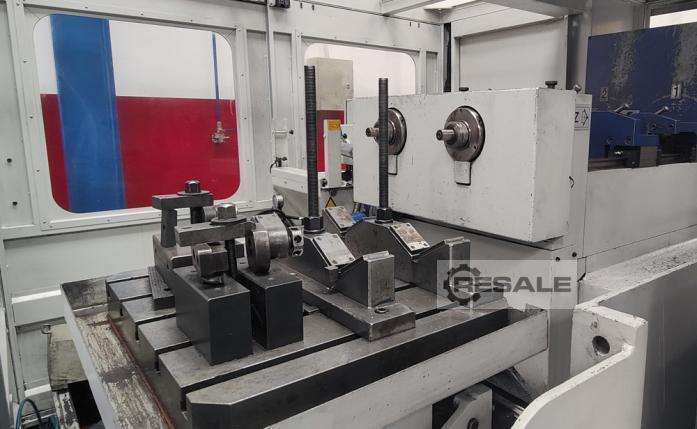

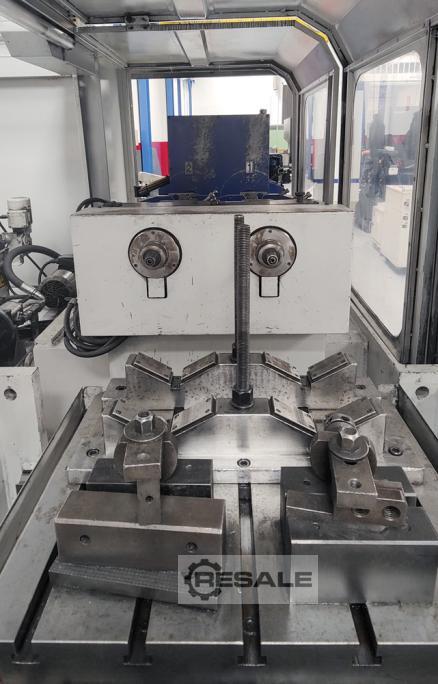

SPANNTISCH
Fester Aufspanntisch, Oberflächenmaße: 500 x 600 mm
Maximale Tragfähigkeit des festen Tisches: 1.000 kg
Standard-Spannschlitze: 18 mm
ÖL
Durchflussmenge des Schneidöls: 50 lt./min
Schneidöldruck: 90 bar
Motorleistung der Hydraulikpumpe: 7,5 kW
Motorkapazität der Hydraulikpumpe: 600 lt
Einstellbare Temperatur: 27°-30°C
ABMESSUNGEN UND GEWICHTE
Breite x Länge: 4.450 x 3.000 mm
Ungefähres Gewicht: 2.210 Kg
STROMVERSORGUNG
Elektrische Energieversorgung: 400 V/3-phasig/50-60 Hz

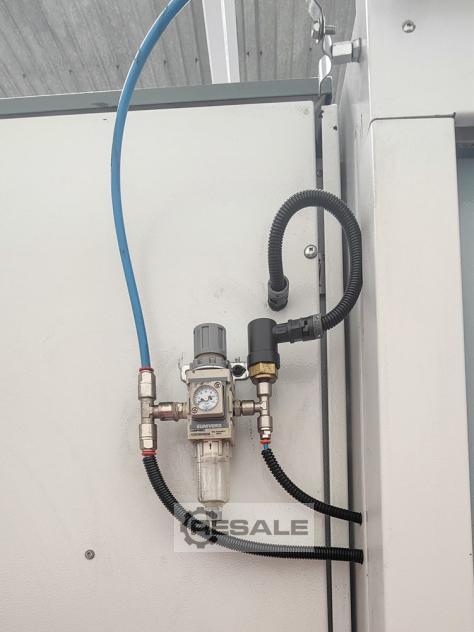

Druckluft: 6 bar
Installierte Gesamtleistung: 25 kW
