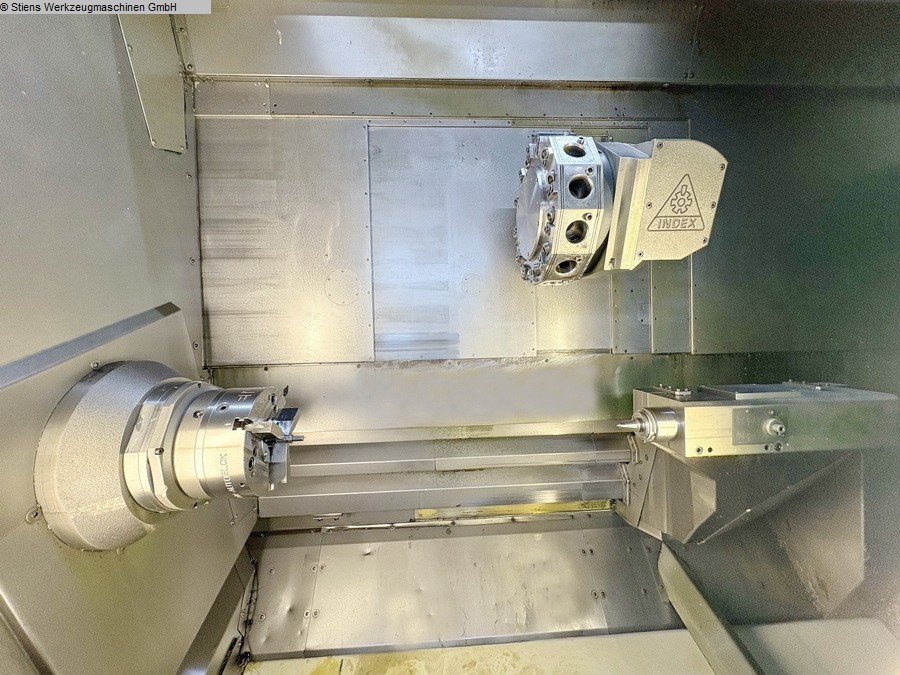

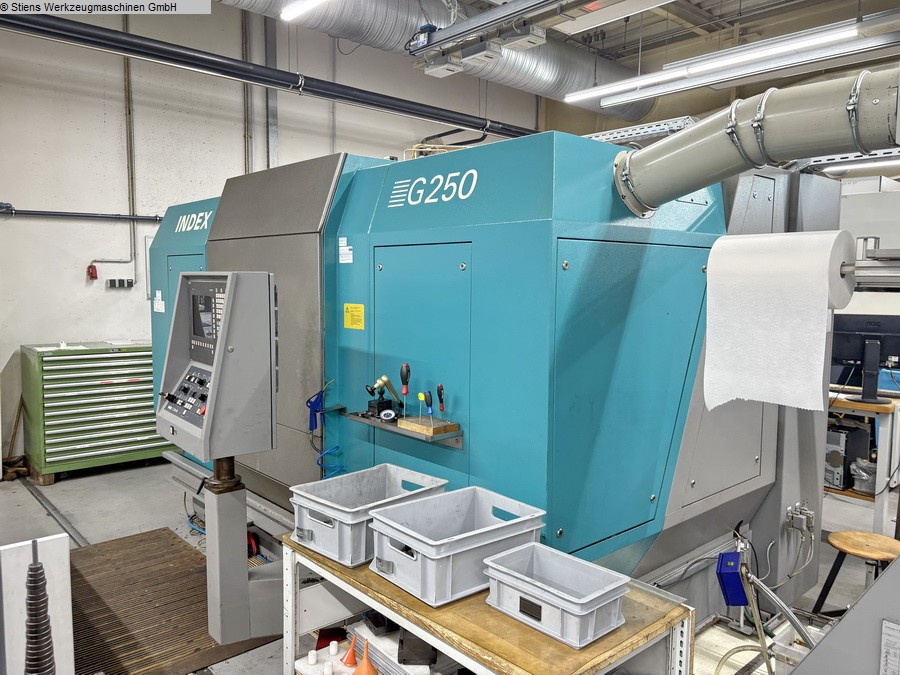

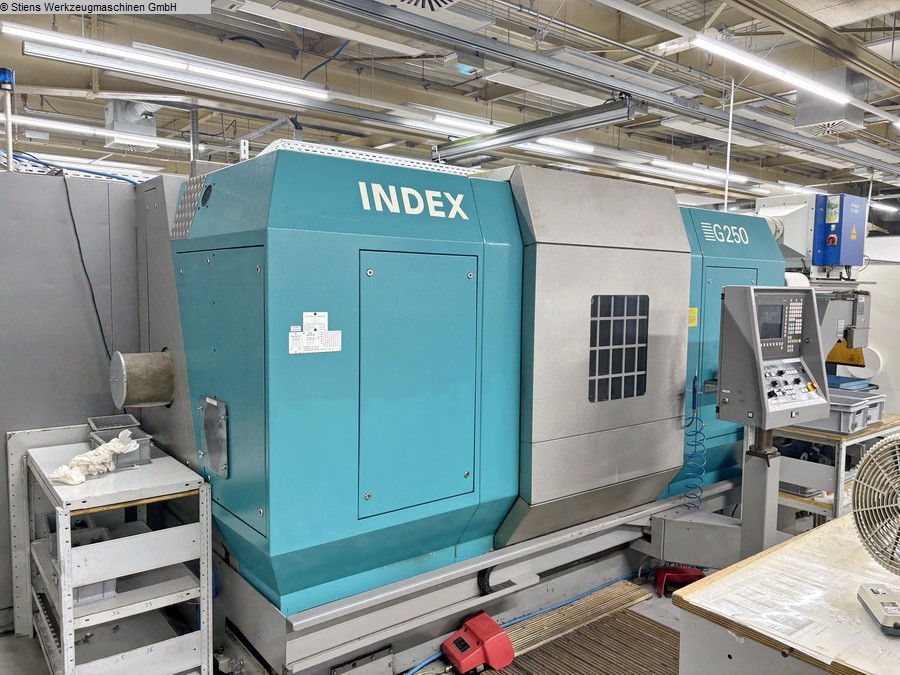

INDEX G 250 CNC Dreh- und Fräszentrum

Umlaufdurchmesser: 560 mm
Drehlänge: 800 mm

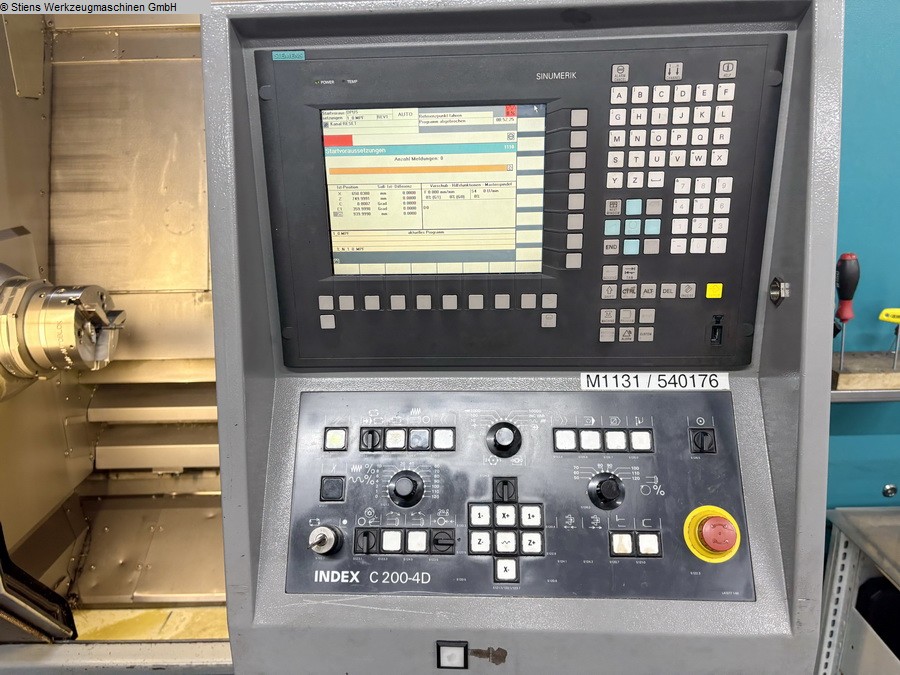

Steuerung: C200-4D Siemens 840 D
Hauptspindel::
Spindelkopf: 8 DIN 55026/55021 ISO 7027/1
Stangendurchlass: 90 mm
Spindeldurchmesser im vord. Lager: 140 mm
Drehzahlbereich - Spindel: ~ 3.500 U/min
Antriebsleistung - Spindelmotor: 100% / 40%: 43 / 57 kW
Drehmoment: 275 / 363 Nm
Indexierung: 2,5 °
C-Achse: 0,001 °

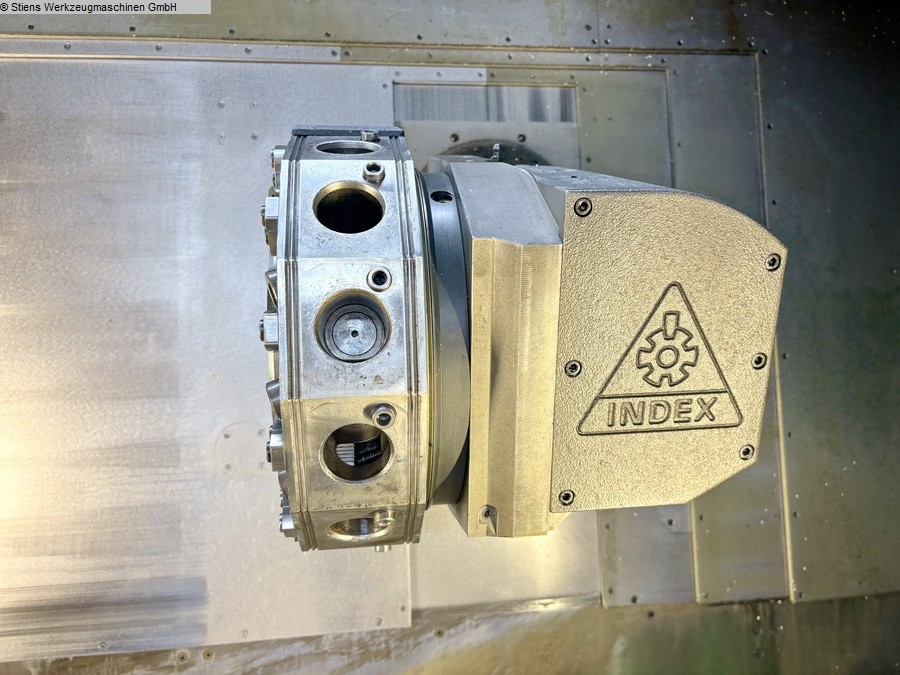

Werkzeugrevolver::
Anzahl der Revolver: 1
Anzahl der Werkzeugplätze: 12 pos.
Drehzahlbereich - angetr. Werkzeugstationen: ~ 6.000 min -1
Antriebsleistung - angetr. Werkzeugstationen: 11 kW
Werkzeugaufnahme: 40 x 63 mm DIN 69880
Drehmoment: 21,5 Nm
Verfahrweg - x: 300 mm
Verfahrweg - z: 800 mm
Eilgang: X/Z: 30 / 22,5 m/min
Vorschubkraft: X: 7.200 N
Vorschubkraft: Z: 9.000 N

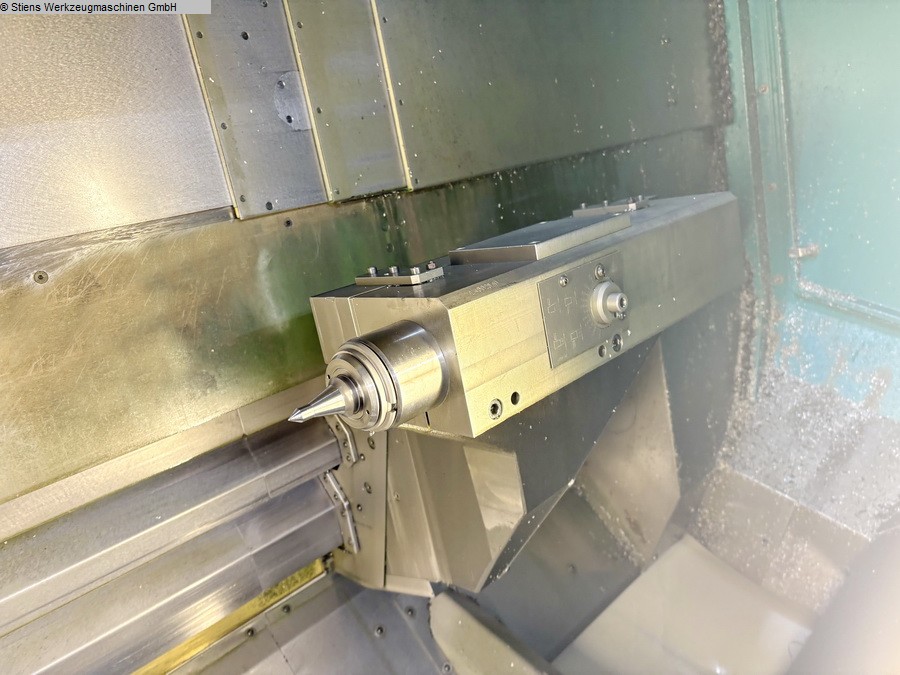

Reitstock::
Pinolen-Durchmesser: 65 mm
Konus: SK 30
Längsweg: 800 mm
Eilgang: 10 m/min
Gesamtleistungsbedarf: 51 kVA
Maschinengewicht ca.: ca. 14 t
Raumbedarf ca.: 7,3 x 4,0 x 2,6 m
Späneförderer:
Kühlmitteleinrichtung: 80 l/min, 8 bar

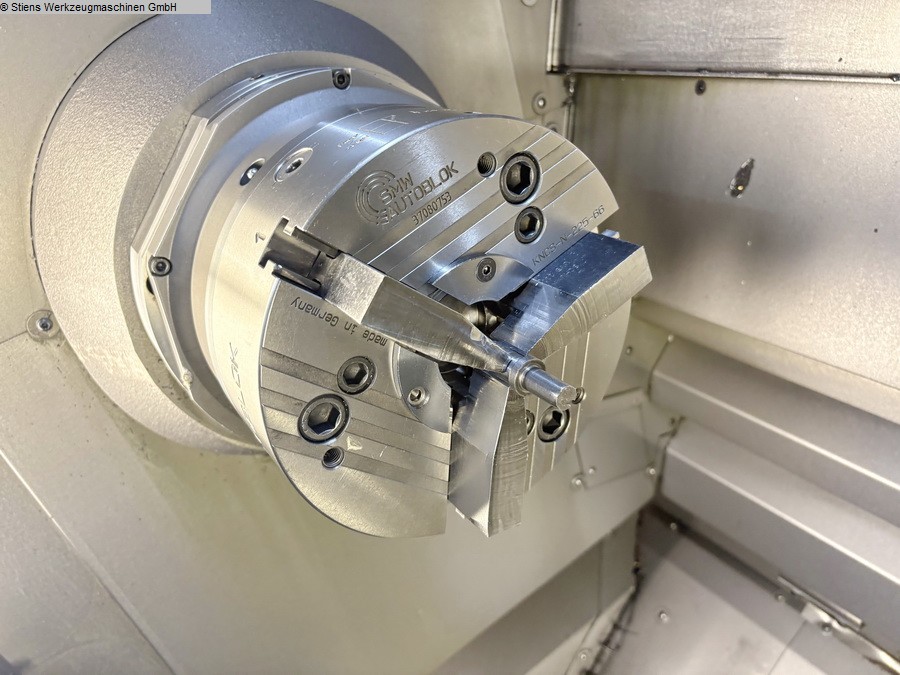

Dreibackenfutter: SMW KNCS-N 225-65-3
Absauganlage:
Signallampe:
Automatiktür:
Werkzeughalter: ca. 55x
angetriebene Werkzeuge: ca. 15x
CNC Dreh- und Fräszentrum
INDEX - G 250
